产品  描述

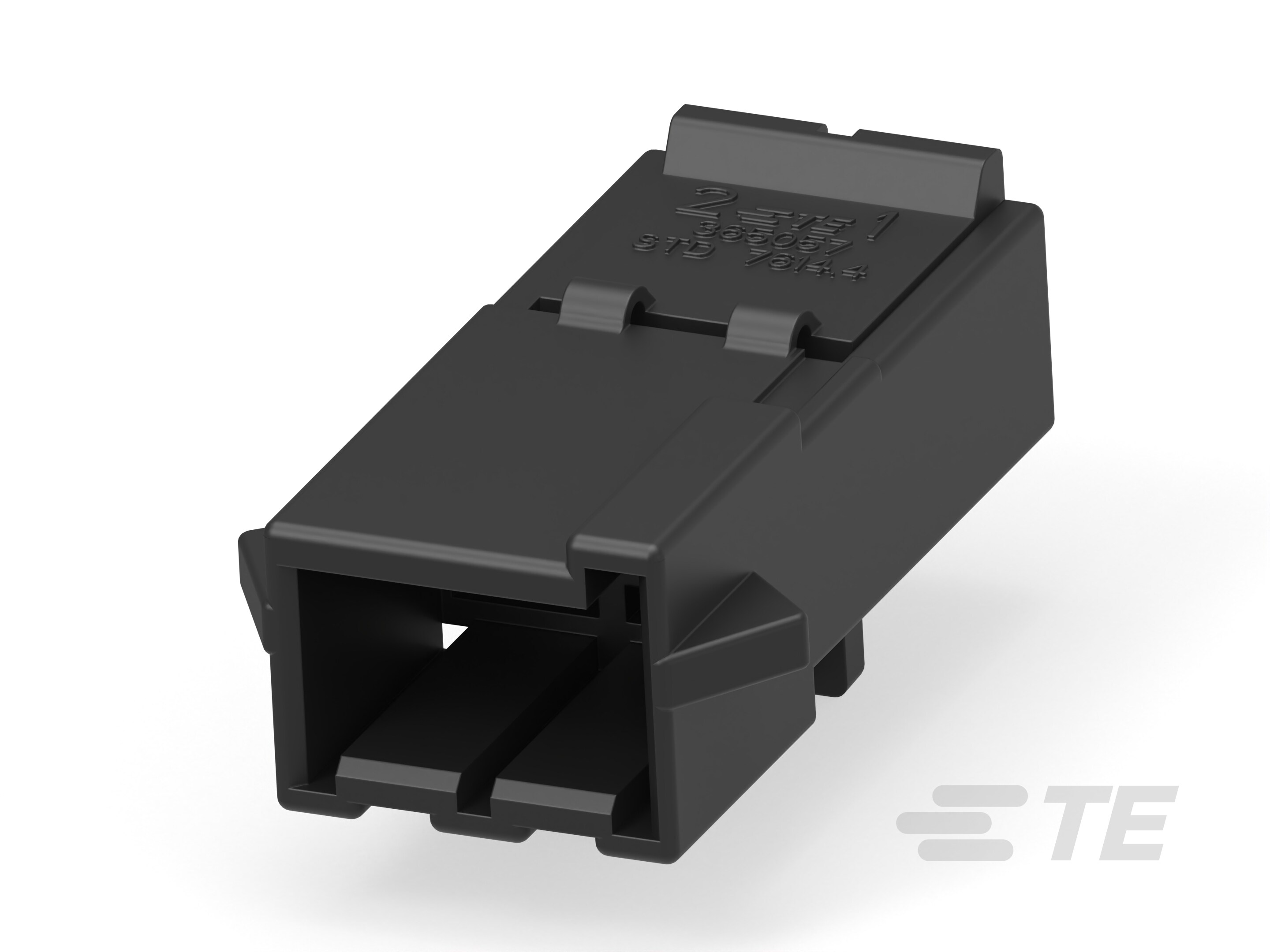

Timer connector housings are available with a wide range of cavity options from power to high pin density PCB connections. These connectors accept Timer contacts and are available in both pin and receptacle housings. 查看全部 TIMER, CONNECTOR HOUSING (885)

产品图纸

CAD 文件

特性

产品  描述

Timer connector housings are available with a wide range of cavity options from power to high pin density PCB connections. These connectors accept Timer contacts and are available in both pin and receptacle housings. 查看全部 TIMER, CONNECTOR HOUSING (885)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器种类 : 母端子外壳

  • Connector System : 线到线

  • Sealable :

  • 混合型连接器 :

  • 主要锁定特性 : 端子上

  • 行间距 : 3.4 mm [ .134 in ]

结构特性

  • Number of Positions : 2

  • 行数 : 1

主体特性

  • 颜色 : 黑色

  • 连接器代码 : 3

  • 主体材料 : PA

接触件特性

  • 对接公端宽度 : 2.8 mm [ .11 in ]

机械附件

  • 端子位置保证 :

  • 极化 :

壳体特性

  • Centerline (Pitch) : 6.2 mm [ .244 in ]

尺寸

  • 长度 : 20.2 mm [ .795 in ]

  • 高度 : 31.3 mm [ 1.232 in ]

操作/应用

  • Circuit Application : Signal

行业标准

  • UL 易燃性等级 : UL 94V-2

包装特性

  • 封装方法 :

其他

  • 能够保证连接器位置 :

  • 可维修 :

产品合规性
