特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

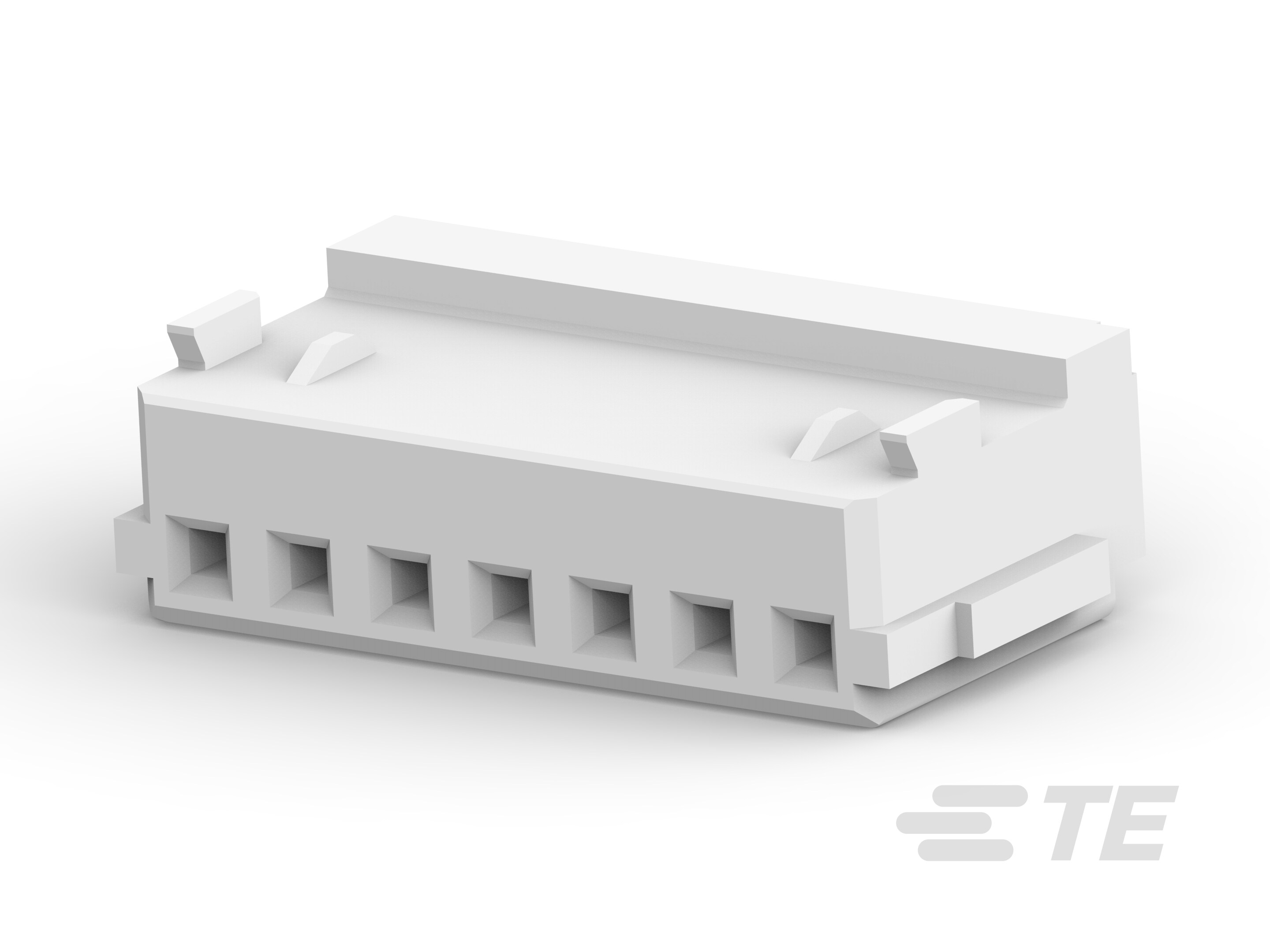

产品类型特性

  • Connector System : 线到板, 线到线, 线到面板, 线到面板

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 灼热丝额定值 : 标准部件 - 非辉光导线

  • 形状 : 矩形

  • 应力消除 : 不带

  • 连接器类型 : 护套

  • 产品类型 : 连接器

  • 连接器种类 : 母端

结构特性

  • Number of Positions : 7

  • 行数 : 1

电气特征

  • 绝缘电阻 (MΩ): 500

  • 工作电压 : 50 VAC, 50 VDC

主体特性

  • 颜色 : 白色

接触件特性

  • Contact Current Rating (Max) (A): 3

  • 端子类型 : 插座

  • 端子布局 : 直插式

  • 端子传导(典型值) : 信号(数据)

端接特性

  • 线缆端接方法 : 压接

机械附件

  • PCB 安装固定 : 不带

  • 接合连接器锁扣类型 : 制动器

  • 面板安装特性 : 不带

  • 接合连接器锁扣 : 不带

  • 接合固定 : 带有

  • 接合固定类型 : 制动器

  • 连接器安装类型 : 电缆安装

  • 接合对准类型 : 极化

  • 接合对准 : 带有

壳体特性

  • Centerline (Pitch) : 1.5 mm [ .059 in ]

  • 壳体配置 : 两端闭合

  • 外壳材料 : 尼龙 66

  • 壳体颜色 : 自然

尺寸

  • 长度 : 12 mm [ .472 in ]

  • 线缆尺寸 (AWG): 30 – 24

  • 绝缘直径 : .85 – 1.05 mm [ .0334 – .041 in ]

  • 线缆尺寸 (mm²): .05 – .22

  • 高度 : 6 mm [ .236 in ]

  • 宽度 : .141 in, 3.6 mm

使用环境

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • Circuit Application : 电源和信号

  • 内部/外部 : 内部

行业标准

  • 机构/标准 : CSA, UL

  • UL 文件号 : E28476

  • UL 易燃性等级 : UL 94V-0

  • CSA 文件号 : LR 7189-133

包装特性

  • 封装方法 :

  • 封装数量 : 2500
