文档 特性

请查看产品文档或联系我们以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Sealable 

  • 压线筒类型  闭式压线筒

  • 线缆类型  常规导线

  • Insulated  Yes

  • 绝缘电线支持 

  • 支持种类  绝缘支撑

  • 压线筒种类  标准

  • 形状代码  RING-041

结构特性

  • 孔数  1

  • 端子角度  直式

电气特征

  • 电压(最大值) (V) 300

主体特性

  • 电镀材料  铜, 锡

  • 单件重量 (g) 1.235

  • 电镀厚度 2.54 µm [ 100 µin ]

  • 绝缘类型  预绝缘

  • 绝缘材料  尼龙

  • 检查插槽 

接触件特性

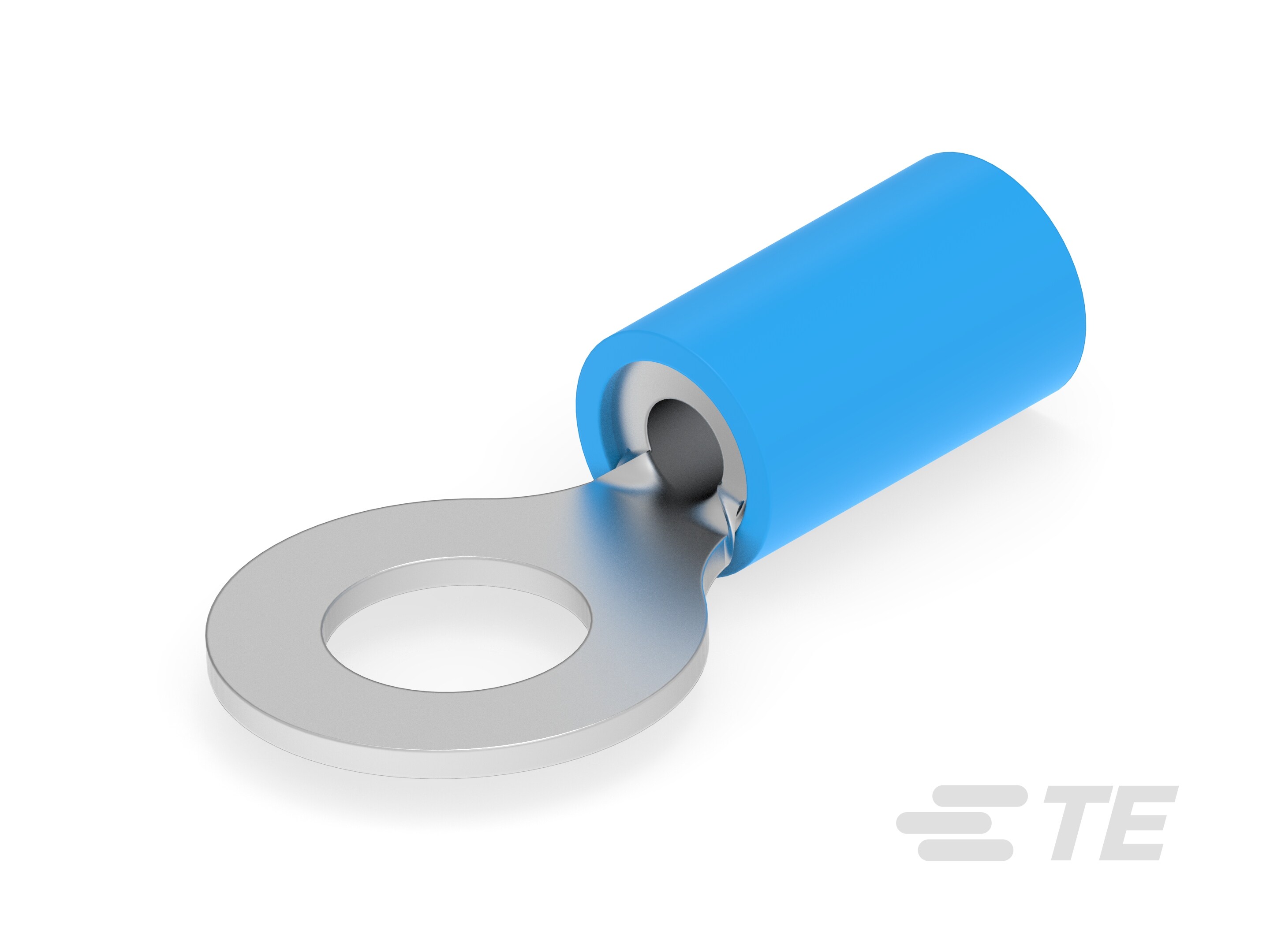

  • 端子类型  环形端子

  • 端子方向  直式

尺寸

  • 螺钉直径 6.35 mm [ .25 in ]

  • 舌厚 .79 mm [ .031 in ]

  • Wire Size (AWG) 16 – 14

  • Wire Size (mm²) 1.04 – 2.64

  • 电线绝缘直径(最大值) 4.32 mm [ .17 in ]

  • 电线绝缘直径 (mm) 2.921 – 4.318

  • 电线尺寸 (CMA) 2050 – 5180

  • 压线筒内径 4.39 – 4.45 mm [ .173 – .175 in ]

  • 材料厚度 .79 mm [ .031 in ]

  • 总长 24.21 mm [ .95 in ]

操作/应用

  • 重载 

行业标准

  • 符合政府资质 

包装特性

  • 封装方法  活块

  • 封装数量  1000

其他

  • 压线筒颜色  蓝色
