此产品已不再提供或不再推荐使用。

文档

产品图纸

CAD 文件

产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

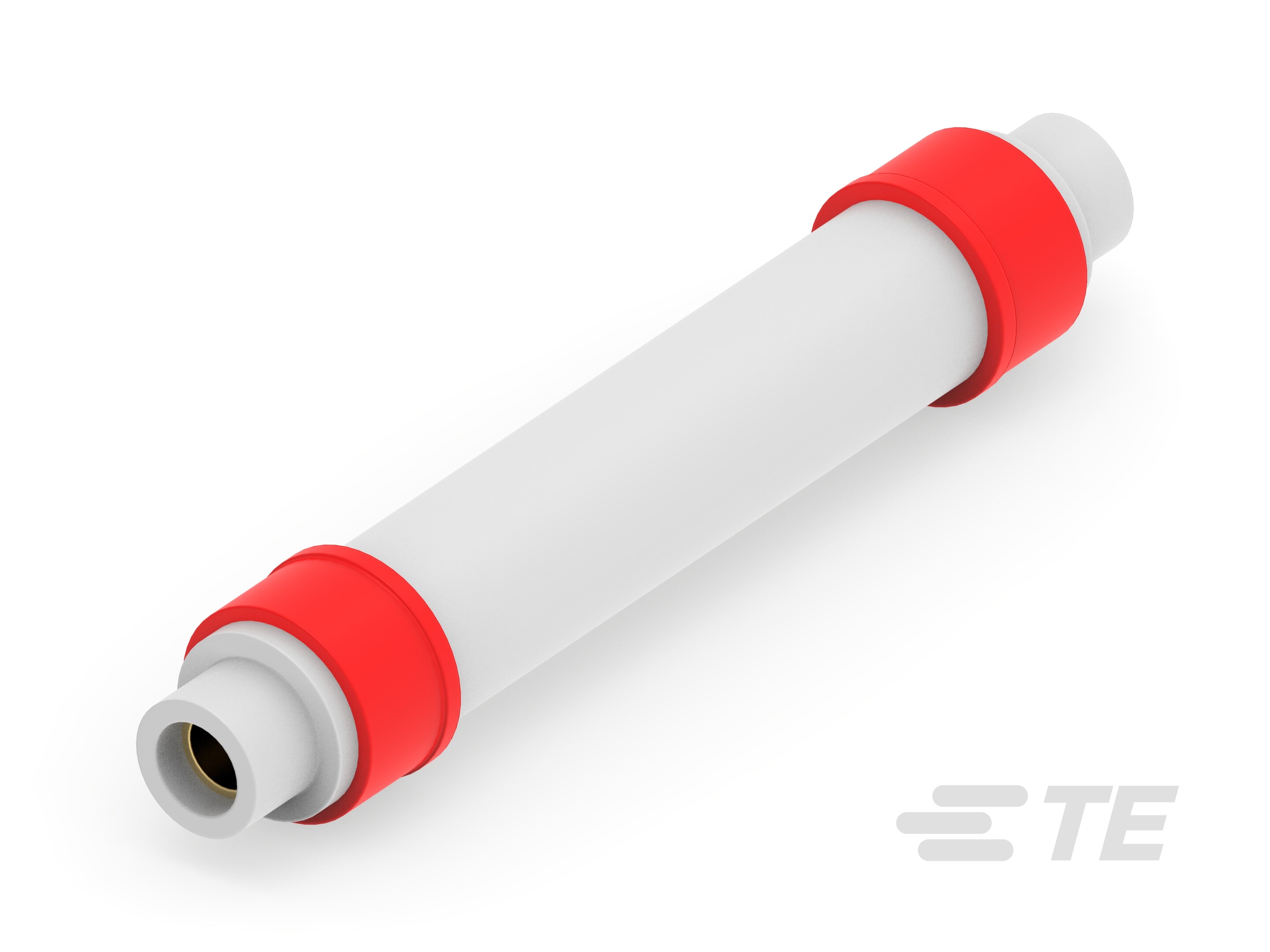

  • 产品类型 : 对接接头

  • Sealable :

  • 接头类型 : 对接接头

  • 锯齿 :

  • 压线筒类型 : 闭式压线筒

  • Insulated : Yes

结构特性

  • 锯齿数 : 10

主体特性

  • 接头材料 :

  • 颜色 : 红色

  • 环材料 :

  • 绝缘材料 : 聚四氟乙烯 (PTFE)

  • 电镀材料 :

  • 电镀厚度 (µin): 50

  • 绝缘类型 : 绝缘柱

  • 绝缘套管材料 : PTFE

接触件特性

  • 端子和接头种类 : 接头

  • 端子电镀厚度 : 1.27 µm [ 50 µin ]

  • 端子电镀材料 :

尺寸

  • Wire Size (mm²): .8 – 1.4

  • 电线尺寸 (CMA): 1600 – 2800

  • 总长 : 15.011 mm [ .591 in ]

  • 外径 : 3.581 mm [ .141 in ]

  • 压线筒内径(最小值) : 3.48 mm [ .137 in ]

  • 内径(已恢复) : 1.549 mm [ .061 in ]

使用环境

  • 高温额定值 : 288 °C [ 550 °F ]

操作/应用

  • 重载 :

行业标准

  • 符合政府资质 :

包装特性

  • 封装方法 : 纸箱

  • 封装数量 : 1000

其他

  • 军品类别 :
