特性

请查看产品文档或联系我们以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

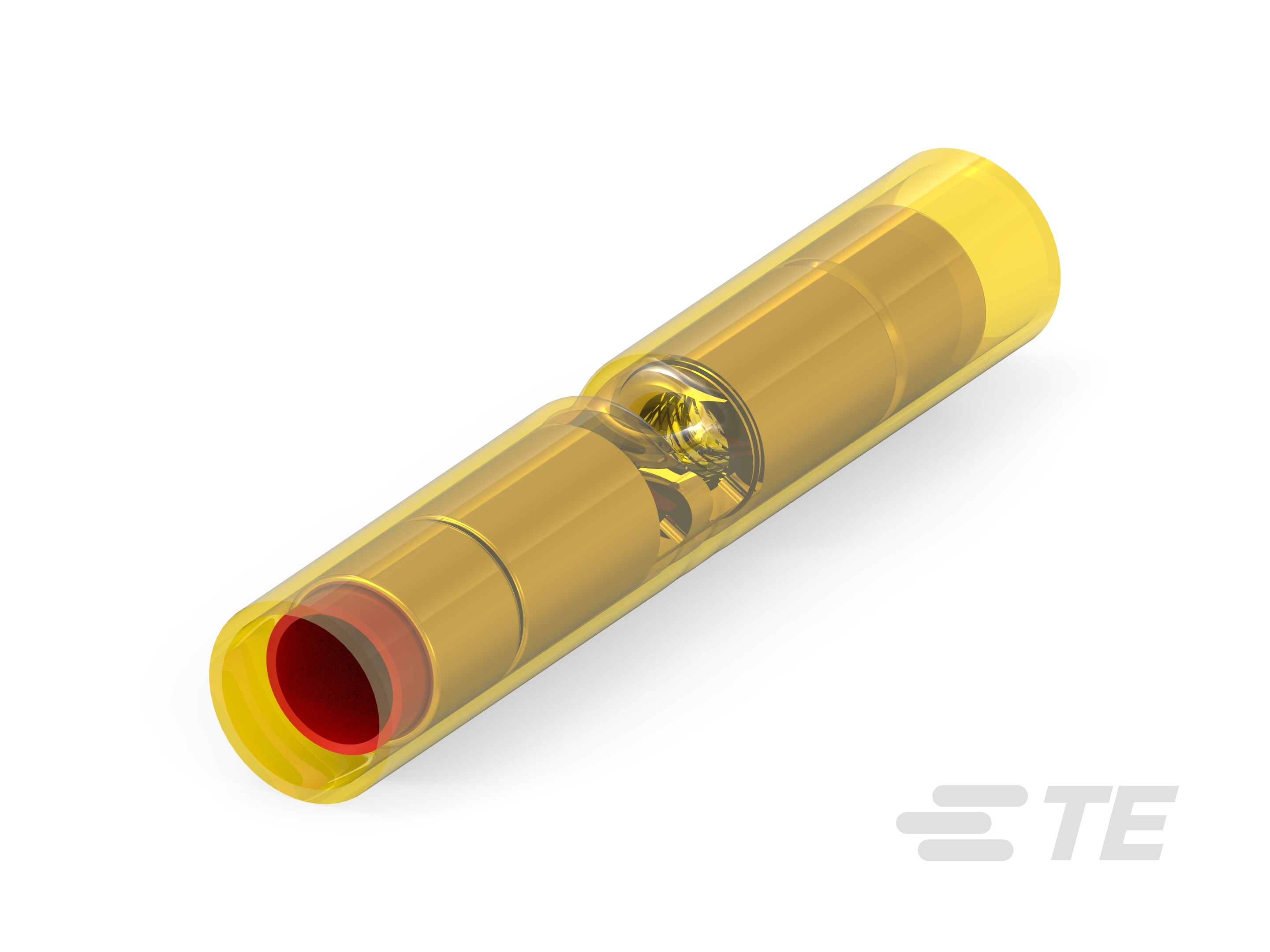

  • 产品类型  对接接头

  • Sealable 

  • 接头类型  对接接头

  • 锯齿 

  • 压线筒类型  闭式压线筒

  • Insulated  Yes

  • 支持种类  绝缘支撑

  • 线缆组合  绞线

结构特性

  • 锯齿数  8

电气特征

  • 工作电压  300 V

主体特性

  • 接头特性  降压型

  • 接头材料 

  • 颜色  黄色 - 半透明

  • 绝缘材料  尼龙

  • 电镀材料 

  • 绝缘类型  预绝缘

  • 绝缘套管材料  尼龙

接触件特性

  • 端子和接头种类  接头

  • 端子电镀材料 

尺寸

  • Wire Size (AWG) 12 – 10, 22 – 18

  • Wire Size (mm²) .26 – .96, 2.62 – 6.64

  • 压线筒内径 3.937 mm [ .155 in ]

  • 电线尺寸 (CMA) 5180 – 13100

  • 总长 42.062 mm [ 1.656 in ]

  • 内径(已恢复) 1.499 mm [ .059 in ]

  • 外径 5.639 mm [ .222 in ]

使用环境

  • 工组温度范围 105 °C [ 221 °F ]

操作/应用

  • 重载 

行业标准

  • 符合政府资质 

包装特性

  • 封装方法  活块

  • 封装数量  50

其他

  • 军品类别 
