产品  描述

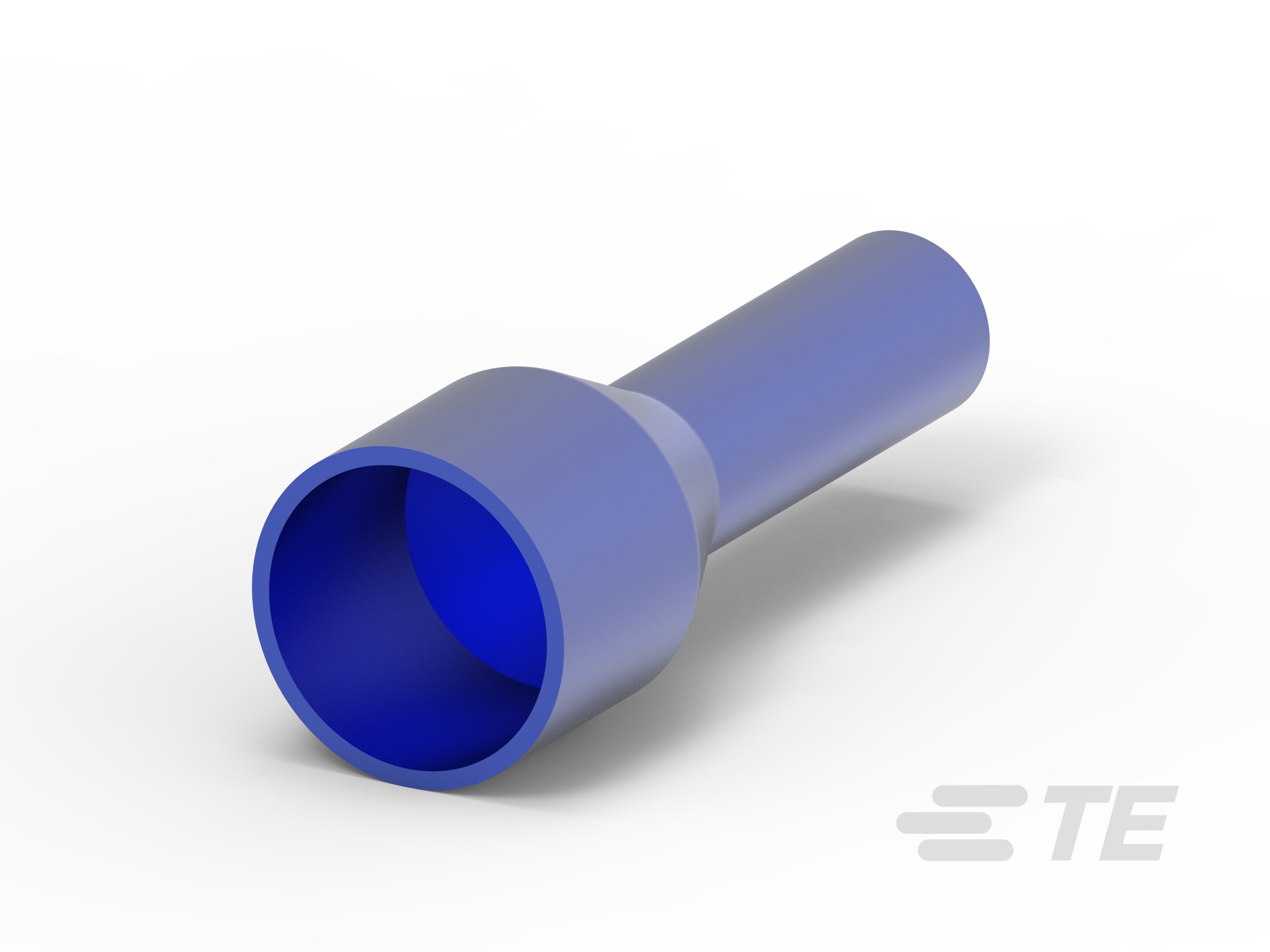

预绝缘 Diamond Grip 降压对接接头 查看全部 PIDG STEPDOWN BUTT SPLICES (7)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 产品类型 : 接头附件

  • Sealable :

  • 附件类型 : 降压型适配器插针

  • 压线筒类型 : 闭式压线筒

  • Insulated : No

主体特性

  • 接头材料 :

  • 颜色 : 蓝色

  • 电镀材料 :

接触件特性

  • 端子和接头种类 : 接头

  • 端子电镀材料 :

尺寸

  • Wire Size (mm²): 1.25 – 2

  • 压线筒内径 : 3.277 mm [ .129 in ]

  • 电线尺寸 (CMA): 2050 – 5180

  • 总长 : 14.27 mm [ .562 in ]

  • 压线筒内径(最小值) : 2.134 mm [ .084 in ]

  • 内径(已恢复) : 4.47 mm [ .176 in ]

  • 外径 : 5.461 mm [ .215 in ]

行业标准

  • 符合政府资质 :

包装特性

  • 封装方法 : 活块

  • 封装数量 : 500

其他

  • 军品类别 :

  • 注释 : 与标准 PIDG

产品合规性
