特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

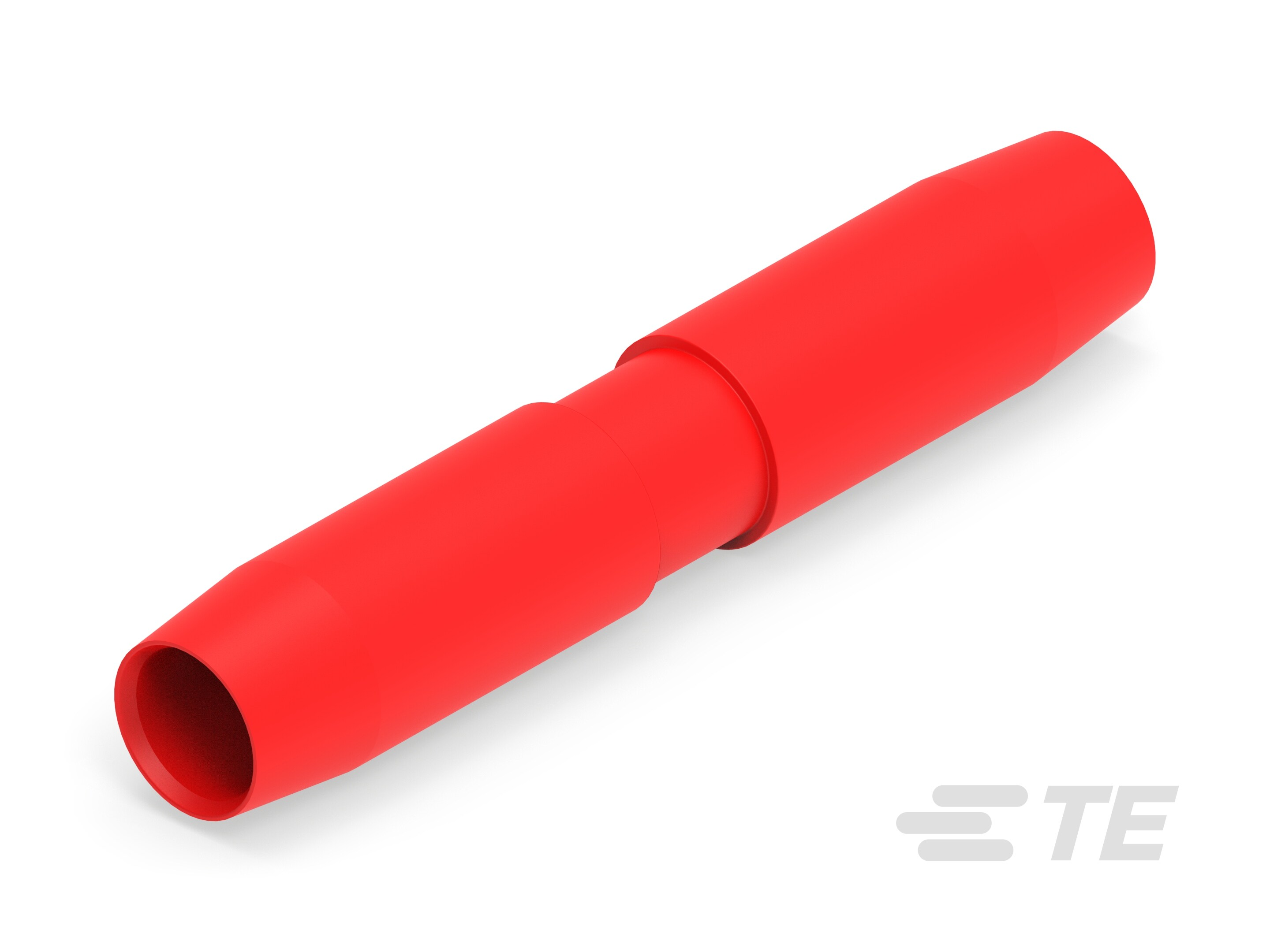

  • 产品类型 : 对接接头

  • Sealable :

  • 接头类型 : 对接接头

  • Insulated : Yes

  • 支持种类 : 绝缘支撑

  • 线缆组合 : 绞线

结构特性

  • 接头配置 : 单一化到单一化

电气特征

  • 工作电压 : 600 V

主体特性

  • 接头材料 :

  • 颜色 : 红色

  • 电镀材料 :

  • 绝缘材料 : 尼龙

  • 绝缘支撑套管材料 : 尼龙

  • 绝缘套管材料 : 尼龙

接触件特性

  • 端子和接头种类 : 接头

机械附件

  • 带导线绝缘 : 带有

尺寸

  • Wire Size (mm²): 8

  • 电线绝缘直径(最大值) : 6.48 mm [ 0.255 in ]

  • 电线尺寸 (CMA): 13100 – 20800

  • 总长 : 52.476 mm [ 2.066 in ]

  • 外径 : 9.525 mm [ .375 in ]

  • 内径(已恢复) : 6.604 mm [ .26 in ]

使用环境

  • 工组温度范围 : 105 °C [ 221 °F ]

行业标准

  • 符合政府资质 :

包装特性

  • 封装方法 : 活块

  • 封装数量 : 100

其他

  • 军品类别 :
