文档

产品  描述

预绝缘 Diamond Grip 公端子 查看全部 PIDG TABS (8)

产品图纸

产品规格

产品环境合规性

特性

产品  描述

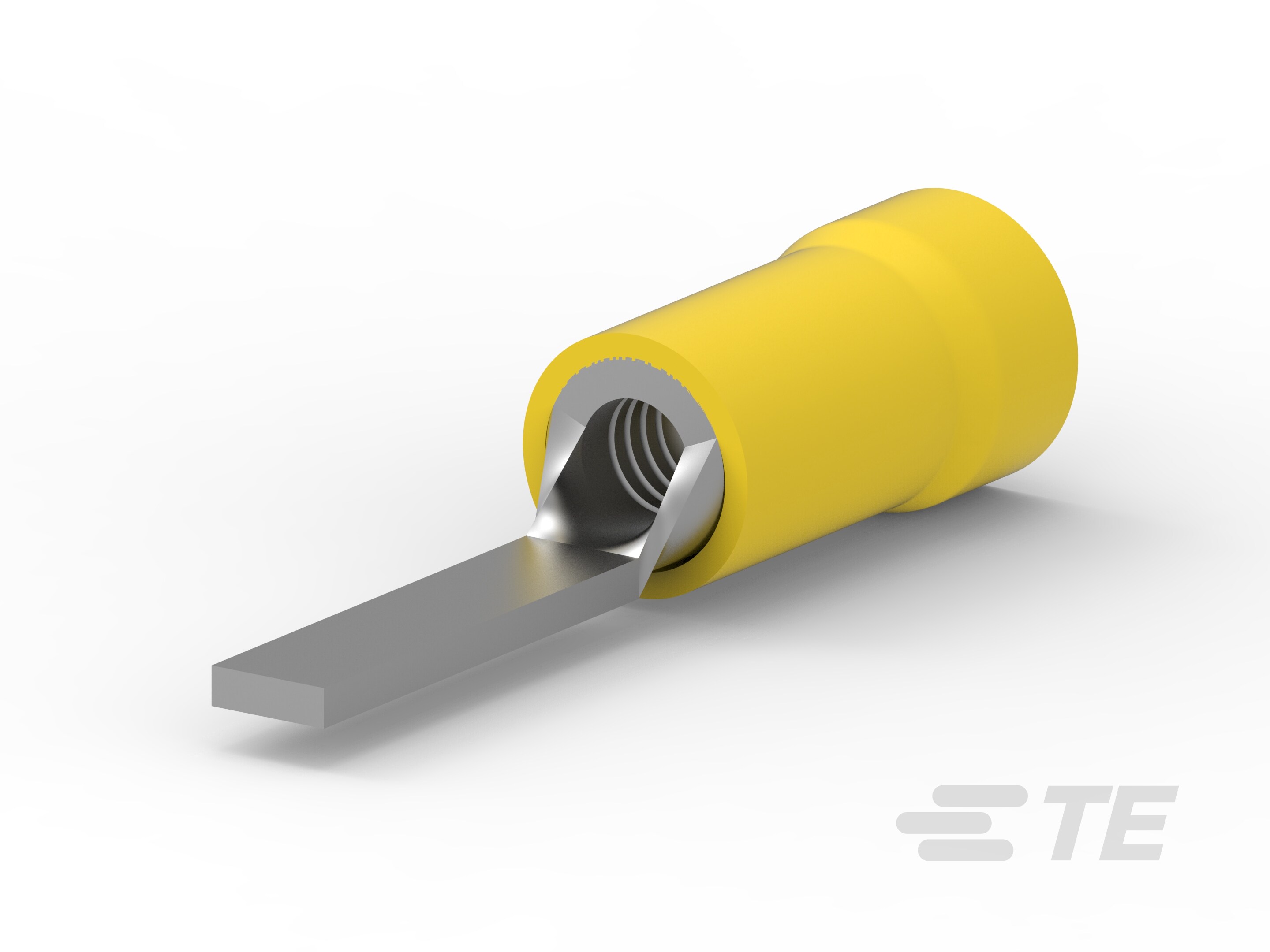

预绝缘 Diamond Grip 公端子 查看全部 PIDG TABS (8)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 压线筒类型 : 闭式压线筒

  • 线缆类型 : 常规导线

  • Insulated : Yes

  • 支持种类 : 绝缘支撑

主体特性

  • 电镀材料 : 铜, 锡

  • 绝缘材料 : 尼龙

接触件特性

  • 端子类型 : 公端

  • 公端厚度 : 1.07 mm [ .042 in ]

  • 端子方向 : 直式

端接特性

  • 子弹型端子 : 不带

尺寸

  • 公端宽度 (in): 1.184

  • 电线绝缘直径 : 3.81 – 5.84 mm [ .15 – .23 in ]

  • Wire Size (mm²): 3 – 6

  • 电线尺寸 (CMA): 5180 – 13100

  • 总长 : 30.33 mm [ 1.194 in ]

操作/应用

  • 重载 :

包装特性

  • 封装方法 : 纸箱

其他

  • 压线筒颜色 : 黄色

产品合规性

条款和条件

在使用任何这些数据之前,请仔细阅读免责声明。您使用这些数据构成您接受以下条款和条件。如果您不同意这些条款和条件,请点击我不同意链接。

免责声明:

本信息供您免费使用,但所有权归属于 TE Connectivity Corporation(“TE”)或 SnapEDA, Inc. 或 Ultra Librarian/EMA Design Automation, Inc.(统称为“公司”)。尽管公司已尽力确保其准确性,但公司不保证其没有错误,也不作出任何其他陈述,保证或担保信息完全准确或最新。在许多情况下,CAD 数据已经过简化,以去除专有性细节,同时保持客户使用的关键接口几何细节。公司明确表示不承担有关此信息的所有暗示保证,包括但不限于任何暗示的保证或适销性或针对特定用途的适用性。
