产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

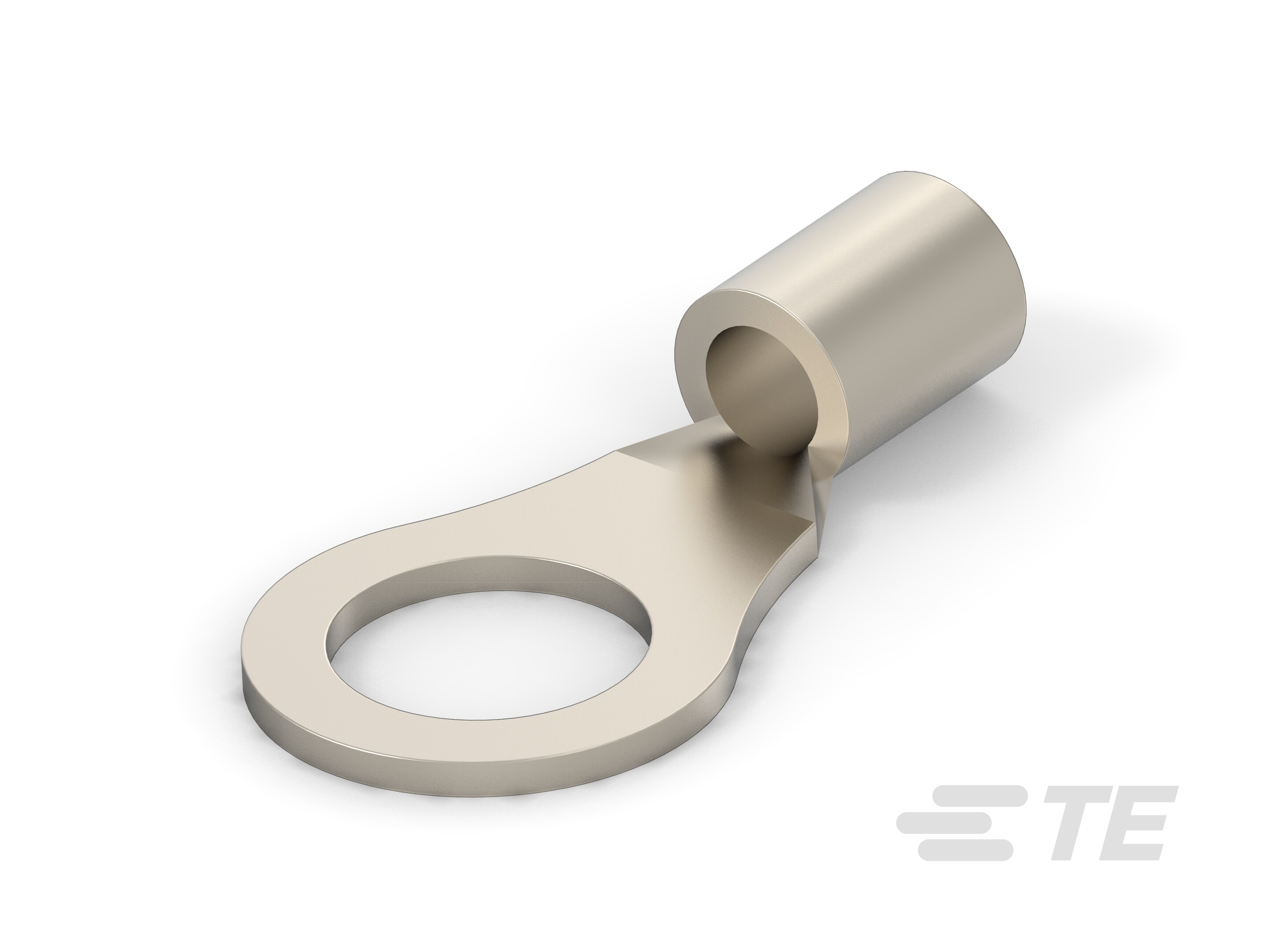

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : 3/8

  • 可密封 :

  • 电线绝缘支持固定类型 : 非绝缘支撑

结构特性

  • 孔数 : 1

主体特性

  • 产品重量 (g): 3.616

接触件特性

  • 压线筒类型 : Closed

  • 端子方向 : 直式

  • 端子电镀材料 :

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 线径 (AWG): 8

  • 线径 (mm²): 6.64 – 10.5

  • 线径 (CMA): 13100 – 20800

  • 螺钉直径 : 9.91 mm [ .39 in ]

  • 舌厚 : .79 mm [ .031 in ]

  • 产品长度 : 29.67 mm [ 1.168 in ]

  • 压线筒内径 : 4.37 mm [ .172 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : 343 °C [ 649 °F ]

行业标准

  • 符合政府资质的端子 :

包装特性

  • 封装数量 : 500

  • 封装方法 : 零散零件
