规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

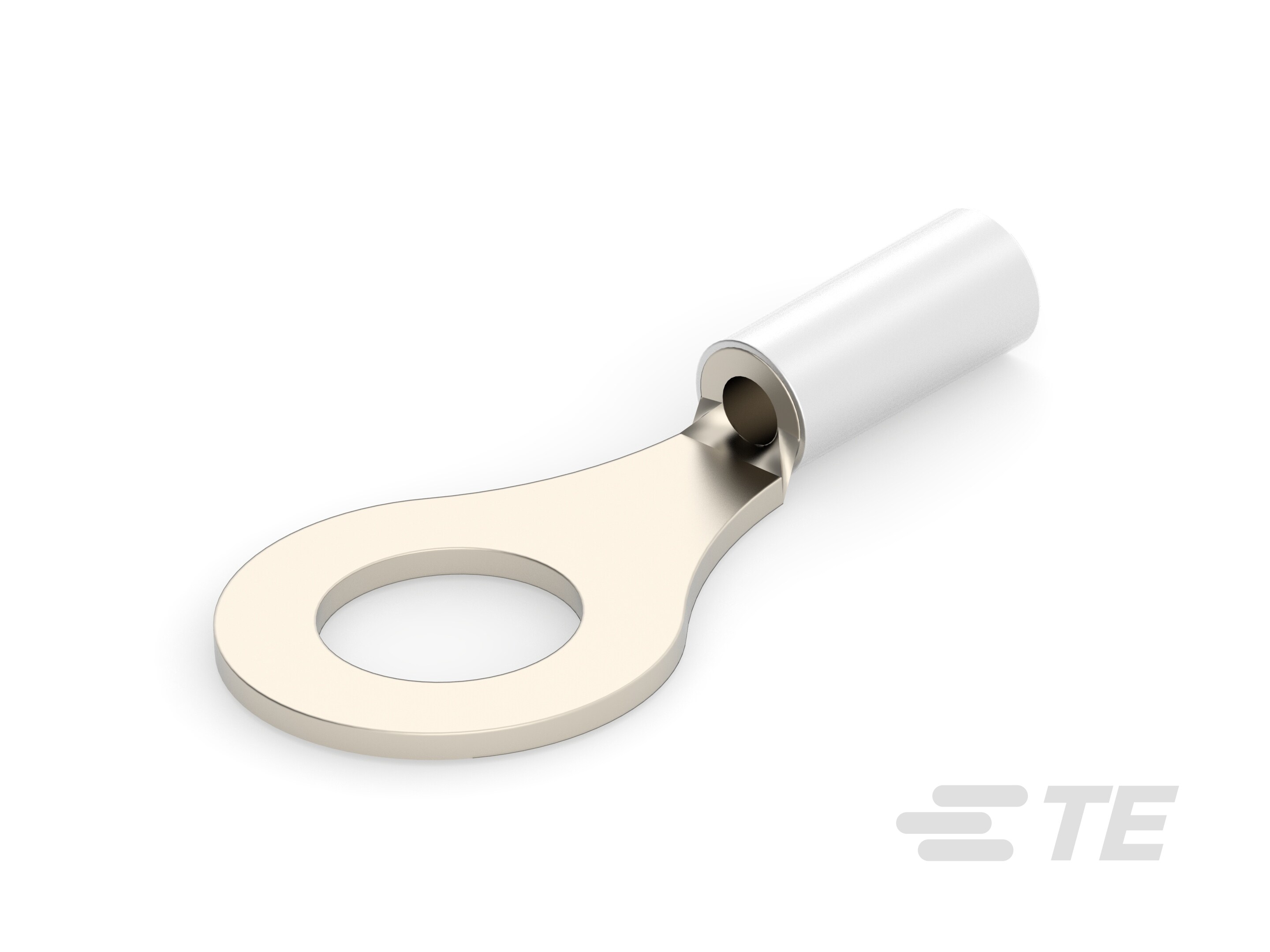

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : M6

  • 可密封 :

  • 电线绝缘支持固定类型 : 绝缘支撑

结构特性

  • 孔数 : 1

主体特性

  • 产品重量 (g): 1.298

接触件特性

  • 压线筒类型 : Closed

  • 端子方向 : 直式

  • 端子电镀材料 :

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 22 – 16

  • 线径 (mm²): .26 – 1.65

  • 线径 (CMA): 509 – 3260

  • 螺钉直径 : 6.73 mm [ .265 in ]

  • 舌厚 : .79 mm [ .031 in ]

  • 产品长度 : 26.19 mm [ 1.031 in ]

  • 兼容的绝缘直径(最大值) : 3.56 mm [ .14 in ]

  • 兼容的绝缘直径范围 : 2.67 – 3.56 mm [ .105 – .14 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : 343 °C [ 649 °F ]

行业标准

  • 符合政府资质的端子 :

包装特性

  • 封装数量 : 1000

  • 封装方法 : 零散零件
