特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 压线筒类型 : 闭式压线筒

  • 线缆类型 : 常规导线

  • Insulated : No

  • 支持种类 : 绝缘支撑

  • 螺钉尺寸 : 5/8

  • 形状代码 : RING-049

结构特性

  • 孔数 : 2

主体特性

  • 电镀材料 : 铜, 锡

  • 单件重量 (g): 58.232

  • 电镀厚度 (µm): 2.54

接触件特性

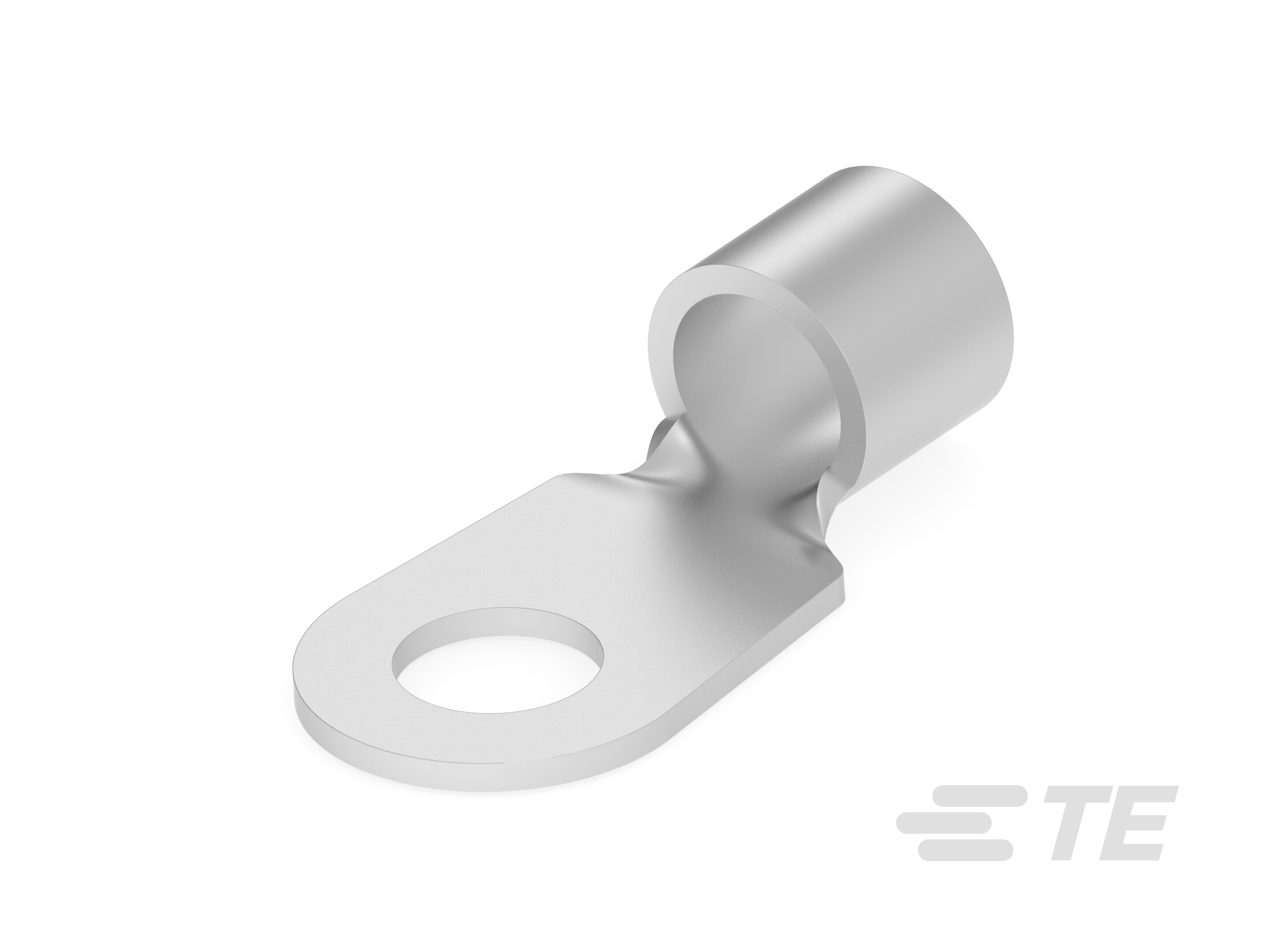

  • 端子类型 : 环形端子

  • 底板材料 :

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 螺钉直径 : 15.88 mm [ .625 in ]

  • Wire Size (mm²): 100 – 125

  • 电线尺寸 (CMA): 190000 – 231100

  • 铝质电线尺寸 (mm²): 107

  • 压线筒内径 (mm): 16.13

  • 材料厚度 : 2.67 mm [ .105 in ]

  • 总长 (mm): 69.39

  • 压线筒内径(最小值) : 16.13 mm [ .635 in ]

操作/应用

  • 重载 :

行业标准

  • 符合政府资质 :

包装特性

  • 封装方法 : 活块

  • 封装数量 : 50
