文档

产品图纸

使用说明书

机构认证

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Sealable :

  • 压线筒类型 : 闭式压线筒

  • 线缆类型 : 常规导线

  • Insulated : No

  • 螺钉尺寸 : 3/8

  • 形状代码 : RING-048

  • 线缆组合 : 绞线

结构特性

  • 孔数 : 1

主体特性

  • 电镀材料 : 铜, 锡

  • 单件重量 (g): .944

  • 电镀厚度 (µin): 100

  • 检查插槽 :

接触件特性

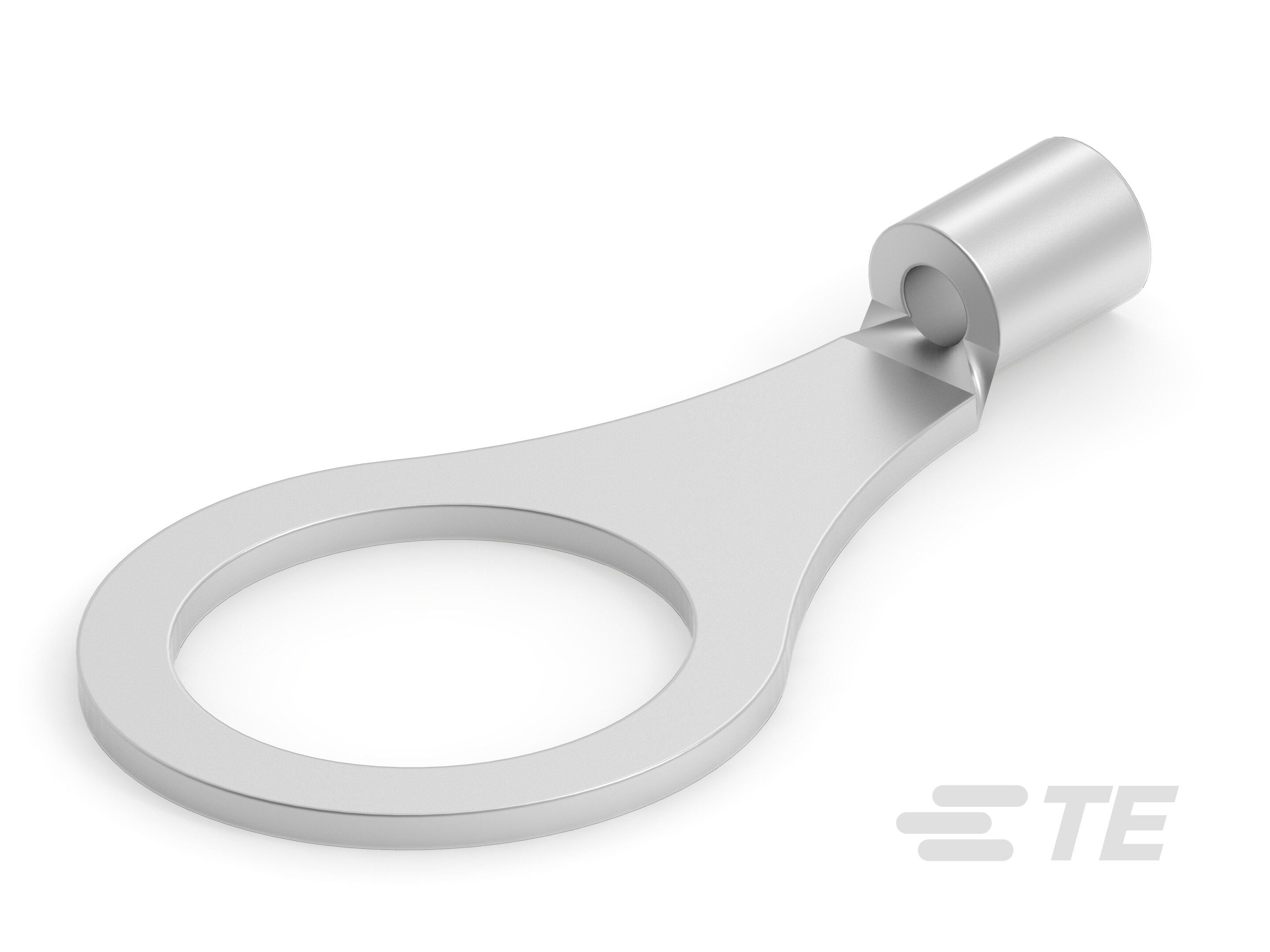

  • 端子类型 : 环形端子

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 螺钉直径 (mm): 8, 9.53

  • 螺钉直径 (in): .375

  • Wire Size (mm²): .3 – 1.42

  • 电线尺寸 (CMA): 509 – 3260

  • 压线筒内径 : 1.65 mm [ .065 in ]

  • 材料厚度 : .84 mm [ .033 in ]

  • 总长 : 25.27 mm [ .995 in ]

  • 压线筒内径(最小值) : 1.65 mm [ .065 in ]

使用环境

  • 工组温度范围 (°C): 170

操作/应用

  • 重载 :

行业标准

  • 符合政府资质 :

包装特性

  • 封装方法 : 包装

  • 封装数量 : 1000

其他

  • 线路 : 预算
