产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

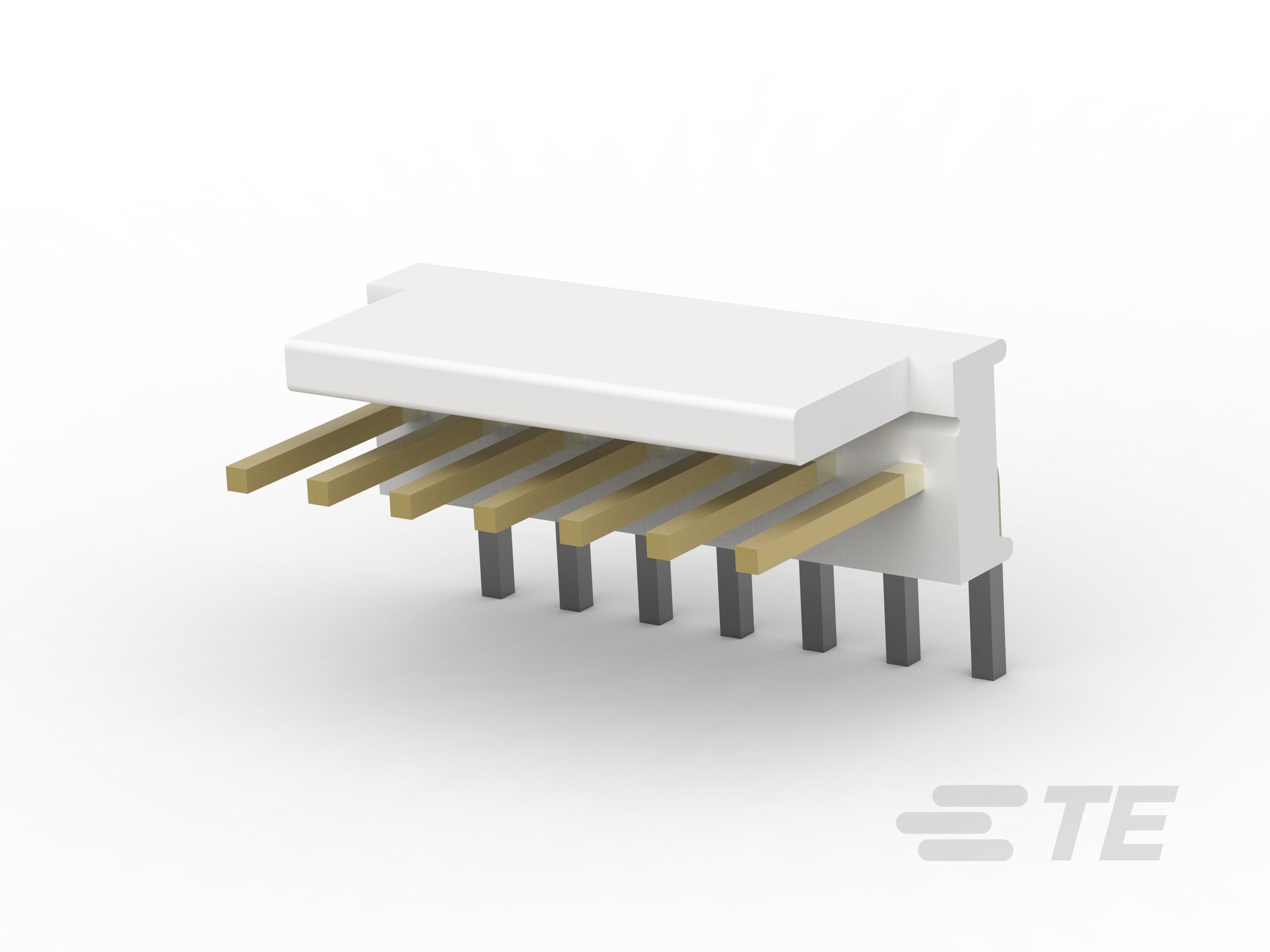

  • 连接器组件类型 : PCB 安装接头

  • Connector System : 线到板

  • 接头类型 : 不带罩

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 产品类型 : 连接器

  • 连接器类型 : 连接器组件

  • 应力消除 : 不带

结构特性

  • PCB 安装方向 : 直角

  • Number of Positions : 7

  • 行数 : 1

  • Backwall/Post Interruptions : Without

电气特征

  • 工作电压 (VAC): 250

接触件特性

  • 端子基材 : 铜合金

  • 端子底板材料 :

  • 端子形状 : 正方形

  • 端子接触部电镀材料 :

  • 端子接触部电镀材料表面涂层 : 亮光

  • 端子接触部电镀厚度 : .76 µm [ 29.92 µin ]

  • 端子类型 : 插针

  • Contact Current Rating (Max) (A): 5

  • 端子种类 : 直角

  • 底板材料厚度 : 1.27 µm, 50 µin

  • PCB 端子端接区域电镀材料表面涂层 : 哑光

  • PCB 端子端接区域电镀厚度 : 3.81 – 8.89 µm [ 150 – 350 µin ]

  • 端子布局 : 直插式

  • PCB 端子端接区域电镀材料 :

端接特性

  • PCB 板端接方法 : 通孔 - 焊接

  • 线缆端接方法 : 焊接

机械附件

  • 面板安装特性 : 不带

  • PCB 安装方式 : 通孔

  • PCB 安装对准 : 不带

  • 接合固定 : 不带

  • PCB 安装固定 : 不带

  • 连接器安装类型 : 板安装

  • 接合对准 : 不带

  • 端子定位力 : 不带

壳体特性

  • Centerline (Pitch) : 2.54 mm [ .1 in ]

  • 壳体颜色 : 自然

  • 外壳材料 : 聚酯 - GF

  • 壳体种类 : 极化

  • 直角弯侧 : 前部

尺寸

  • 高度 : 7.75 mm [ .305 in ]

  • 尾部长度 : 3.56 mm [ .14 in ]

  • PCB 厚度(建议) : 1.6 mm [ .063 in ]

  • 长度 : 20.32 mm [ .8 in ]

  • 接合柱长度 : 7.49 mm [ .295 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 拾放盖 : 不带

  • Circuit Application : Signal

  • 适用于 : MTA .100 连接器组件

行业标准

  • UL 易燃性等级 : UL 94V-0

  • 机构/标准 : CSA, UL

  • CSA 文件号 : LR7189

  • CSA 等级 : 已认证

  • UL 等级 : 获得认可

  • UL 文件号 : E28476

包装特性

  • 封装方法 : 包装

  • 封装数量 : 1
