3-2177380-2

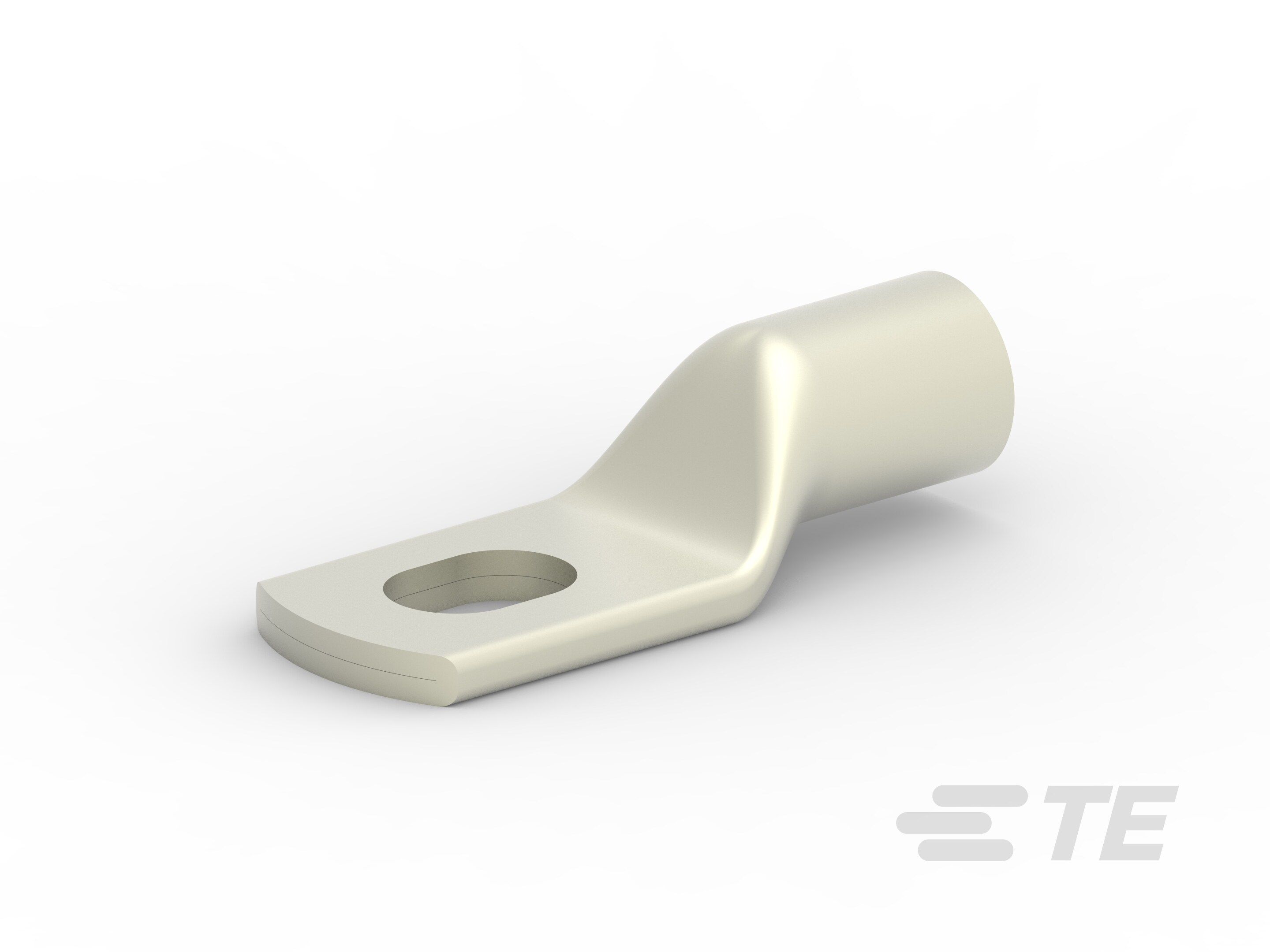

Closed Ring Tongue Terminal, 8 – 1/0 AWG, None Stud Size, Closed Barrel, Straight, Nickel, IPT / APT

RING TONGUE, CONTACT-3-2177380-2

3-2177380-2

Closed Ring Tongue Terminal, 8 – 1/0 AWG, None Stud Size, Closed Barrel, Straight, Nickel, IPT / APT

    • IPT / APT
  • TE 内部编号 3-2177380-2
  • TE 内部产品描述 RING TONGUE, CONTACT

  • 环形端子产品类型 : 闭环舌形端子

  • 线径 (AWG): 8 – 1/0

  • 线径 (mm²): 8 – 50

  • 线径 (CMA): 10400 – 106000

  • 螺钉尺寸 : 无

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : 无

  • 可密封 : 否

  • 与分离式电线类型兼容 : 绞线

  • 电线绝缘支持固定类型 : 压接压线筒

接触件特性

  • 压线筒类型 : Closed

  • 端子方向 : 直式

  • 端子电镀材料 : 镍

  • 端子底板材料 : 镍

尺寸

  • 线径 (AWG): 8 – 1/0

  • 线径 (mm²): 8 – 50

  • 线径 (CMA): 10400 – 106000

  • 舌厚 : 3.5 mm [ .137 in ]

  • 产品长度 : 46.8 mm [ 1.843 in ]

  • 压线筒内径 : 10 mm [ .393 in ]

使用环境

  • 工作温度范围 : -40 – 140 °C [ -40 – 284 °F ]

包装特性

  • 封装数量 : 500

  • 封装方法 : Box

产品合规性
