CA-AMP-259

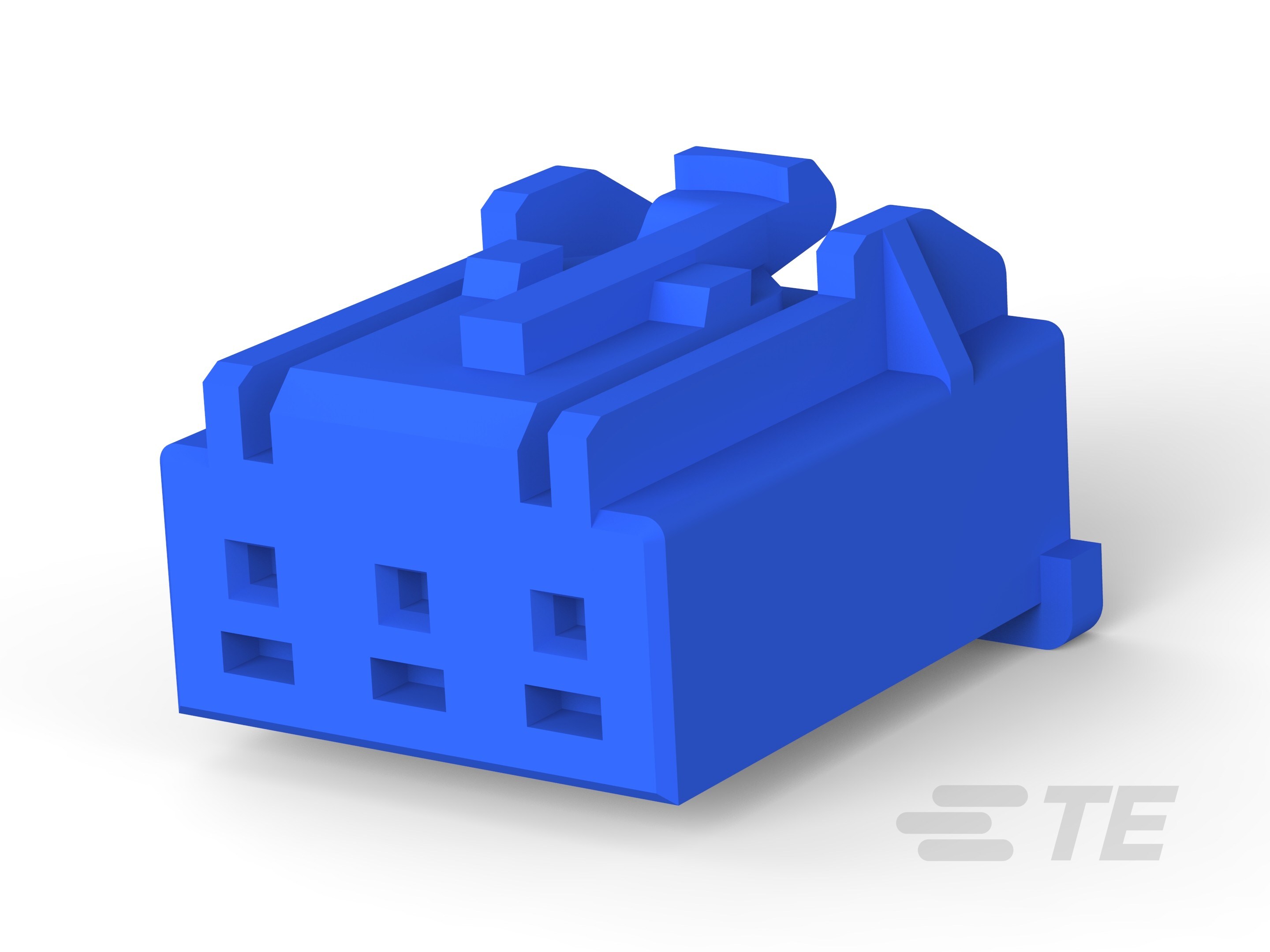

Housing, Plug, Wire-to-Wire, 3 Position, .098 in [2.5 mm] Centerline, Crimp, 1 Row, Blue, Mating Retention, Wire & Cable, GRACE INERTIA 2.5

NEW GI CONN2.5 PLUG HSG 3P BLU-3-1971793-2

CA-AMP-259

Housing, Plug, Wire-to-Wire, 3 Position, .098 in [2.5 mm] Centerline, Crimp, 1 Row, Blue, Mating Retention, Wire & Cable, GRACE INERTIA 2.5

    • GRACE INERTIA 2.5

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到线

  • 位数 : 3

  • 中心线（间距） : 2.5 mm [ .098 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

Product And Material Test Reports

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到线

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 3

  • 行数 : 1

电气特征

  • 工作电压 (VAC): 50

  • 工作电压 (VDC): 50

主体特性

  • 连接器和键控代码 : B

  • 主要产品颜色 : 蓝色

接触件特性

  • 端子基材 : 铜合金

  • 端子类型 : 公端

  • 端子布局 : 直插式

  • 壳体内的端子定位力 : 不带

  • 端子额定电流（最大值） (A): 3

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 接合固定类型 : 锁闩, 锁闩

  • PCB 安装固定 : 不带

  • 面板安装特性 : 不带

  • 应力消除 : 不带

  • 接合固定 : 带有

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PA 66 GF

  • 中心线（间距） : 2.5 mm [ .098 in ]

  • 壳体入口配置 : 两端闭合

尺寸

  • 线径 (mm²): .081 – .326

  • 线径 (AWG): 28 – 22

  • 连接器高度 : 5.88 mm [ .231 in ]

  • 连接器长度 (in): .322

使用环境

  • 工作温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • 灼热丝额定值 : 灼热丝

包装特性

  • 封装方法 : 袋和盒

  • 封装数量 : 400
