产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。

产品类型特性

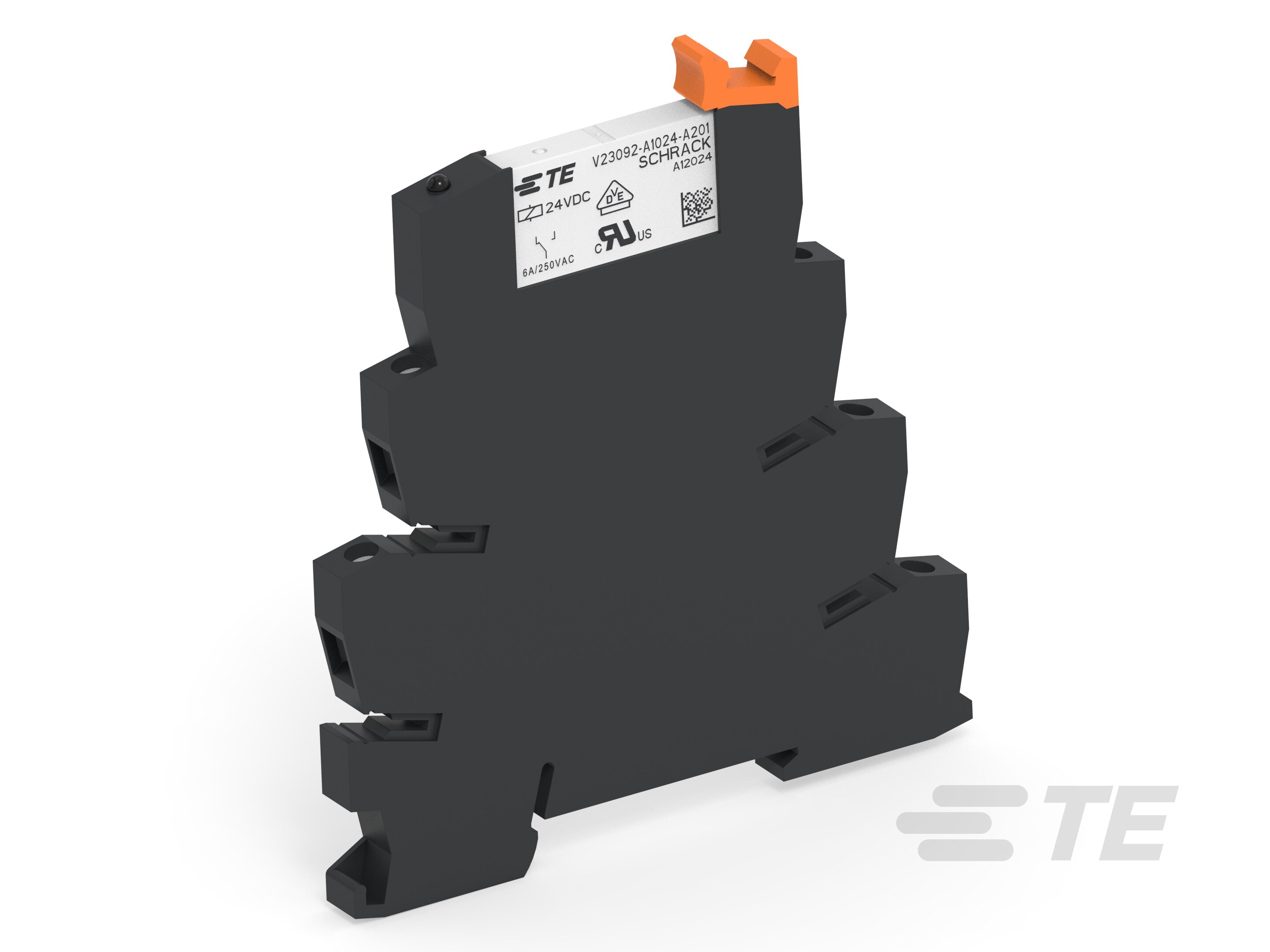

  • 功率继电器类型 : 工业面板插拔式

电气特征

  • 端子极限断开电流 (A): 6

  • 线圈励磁系统 : 单稳态、直流

  • 线圈功率额定值类 (mW): 200 – 300

  • 线圈功率额定值(直流) (mW): 220

  • 线圈电阻 (Ω): 3390

  • 线圈特性 : 二极管整流, 电气指示灯

  • 线圈电压额定值 (VDC): 24

  • 端子开关负载(最小值) : 100mA @ 12V

  • 端子开关电压(最大值) (VAC): 400

  • 端子电压额定值 (VAC): 240

  • 端子和线圈间绝缘初始电介质 (Vrms): 4000

  • 端子极限连续电流 (A): 6

  • 端子和线圈间绝缘漏电 : 8 mm [ .315 in ]

  • 端子极限关合电流 (A): 10

  • 端子和线圈间绝缘初始电介质 (V): 4000

  • 相邻端子间绝缘初始电介质 (Vrms): 1000

  • 绝缘漏电类 (mm): 5.5 – 8

  • 端子极限短时电流 (A): 6

  • 打开端子间绝缘初始电介质 (Vrms): 1000

  • 驱动系统 : DC

  • 线圈/端子间绝缘初始电介质类 (V): 4000

主体特性

  • 重量 : 32 g [ 1.129 oz ]

接触件特性

  • 端子排列方式 : 1 Form C (CO)

  • 端子电流类 (A): 5 – 10, 16

  • Contact Current Rating (Max) (A): 6

  • 端子材料 : 银氧化锡,镀金

  • 端子极数 : 1

  • 端子类型 : 螺纹式端子

机械附件

  • 继电器安装类型 : DIN 轨道

尺寸

  • 宽度类(机械) (mm): 6 – 8

  • 长度 : 80 mm [ 3.15 in ]

  • 绝缘间隙类 (mm): 5 – 8

  • 宽度 : 6.2 mm [ .244 in ]

  • 端子和线圈间绝缘间隙 : 6 mm [ .236 in ]

  • 高度 : 94 mm [ 3.701 in ]

使用环境

  • 工组温度范围 (°C): -40 – 55

  • 环境保护类别 : RTI

  • 环境温度类 (°C): 50 – 70

  • 环境温度(最大值) : 55 °C [ 131 °F ]

包装特性

  • 封装方法 : Box & Carton

产品合规性
