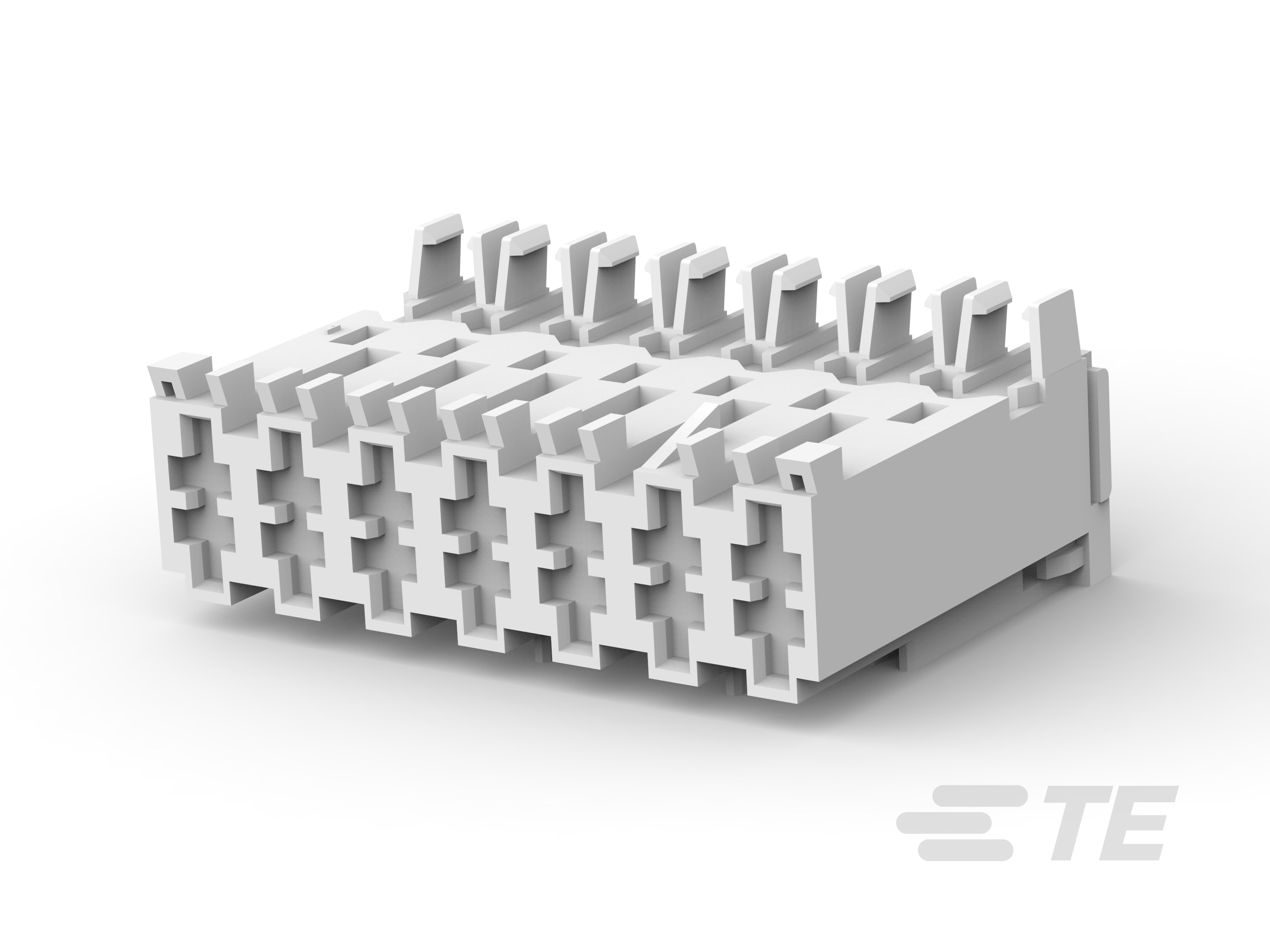

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Connector System : 线到板

  • 接头类型 : 带罩

  • 连接器和端子端接到 : 印刷电路板

  • 连接器种类 : 母端

结构特性

  • 连接器配置 : LIF

  • Number of Positions : 7

  • 行数 : 1

  • Backwall/Post Interruptions : Without

  • 短路位置 :

接触件特性

  • 端子基材 : 黄铜

  • 端子接触部电镀材料 :

  • 端子接触部电镀材料表面涂层 : Tin

  • 端子接触部电镀厚度 (µm): 2

  • 端子类型 : 公端

  • Contact Current Rating (Max) (A): 7

  • PCB 端子端接区域电镀材料 :

  • 端子布局 : 直插式

端接特性

  • 线缆端接方法 : 刺破式压接 (IDC)

机械附件

  • PCB 安装对准 : 不带

  • 接合固定 : 带有

  • PCB 安装固定 : 不带

  • 连接器安装类型 : 电缆安装

  • 锁销之间腔数 :

  • 极化肋位置 : 4D, 6D

壳体特性

  • Centerline (Pitch) : 5 mm [ .2 in ]

  • 壳体颜色 : 灰色

  • 外壳材料 : PA 6.6 GF, PA 6.6 GF

  • 内部极化钥匙位置 :

尺寸

  • 长度 : 34.9 mm [ 1.37 in ]

  • 高度 : 9.2 mm [ .36 in ]

使用环境

  • 工组温度范围 : -25 – 105 °C [ -13 – 221 °F ]

操作/应用

  • Circuit Application : Power

  • 适用于 : RAST 5 头

行业标准

  • RAST 版本 :

包装特性

  • 封装方法 : 托盘, 托盘/盒

  • 封装数量 : 455
