特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

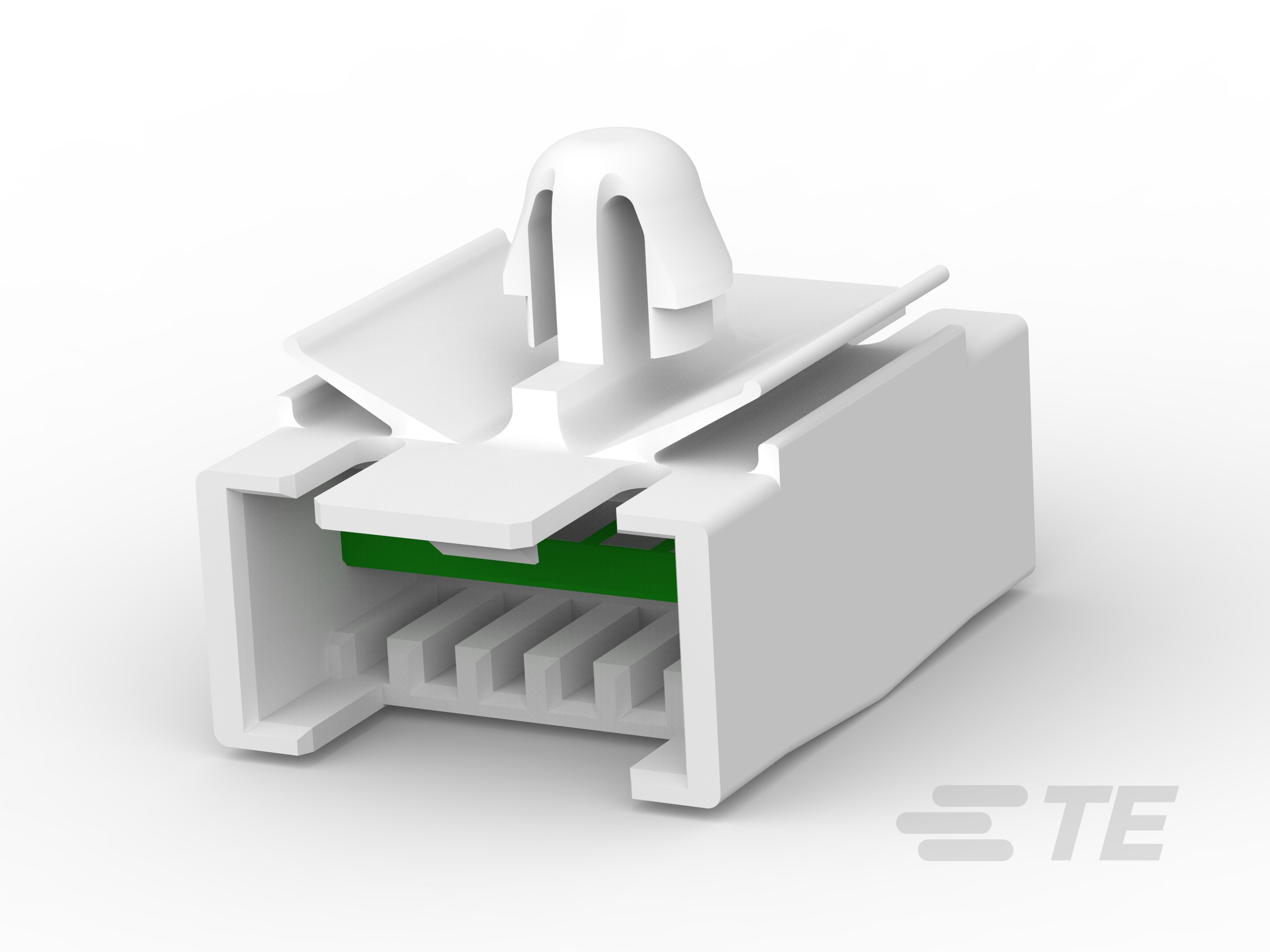

产品类型特性

  • Connector System : 线到面板, 线到面板

  • 产品类型 : 连接器

  • 连接器种类 : 插头

  • 连接器类型 : 连接器组件

结构特性

  • Number of Positions : 5

  • 行数 : 1

  • 选择性装载 :

  • 支座 : 不带

  • 预装配 :

  • 预装 :

电气特征

  • 热插拔 :

  • 工作电压 : 63 VAC

接触件特性

  • Contact Current Rating (Max) (A): 2

  • 端子类型 : 公端

  • 端子接触部电镀材料 :

  • 端子端接区域电镀材料 :

  • 端子端接区域电镀厚度 (µm): 2.5 – 5

机械附件

  • 面板安装特性 : 带有

  • PCB 安装对准 : 不带

  • 锁夹位置 :

  • 连接器安装类型 : Panel

  • 端子定位力 : 不带

  • 接合固定 : 不带

壳体特性

  • Centerline (Pitch) : 2.5 mm [ .098 in ]

  • 壳体颜色 : 自然

  • 外壳材料 : 聚酰胺

  • 端盖 : 不带

  • 壳体种类 : 闭合端

尺寸

  • PCB 厚度(建议) : 1.6 mm [ .063 in ]

  • 高度 : 17.7 mm [ .7 in ]

使用环境

  • 工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]

操作/应用

  • Circuit Application : Signal

  • 适用于 : 母连接器

行业标准

  • UL 易燃性等级 : UL 94V-2

包装特性

  • 封装数量 : 2500

  • 封装方法 :

产品合规性
