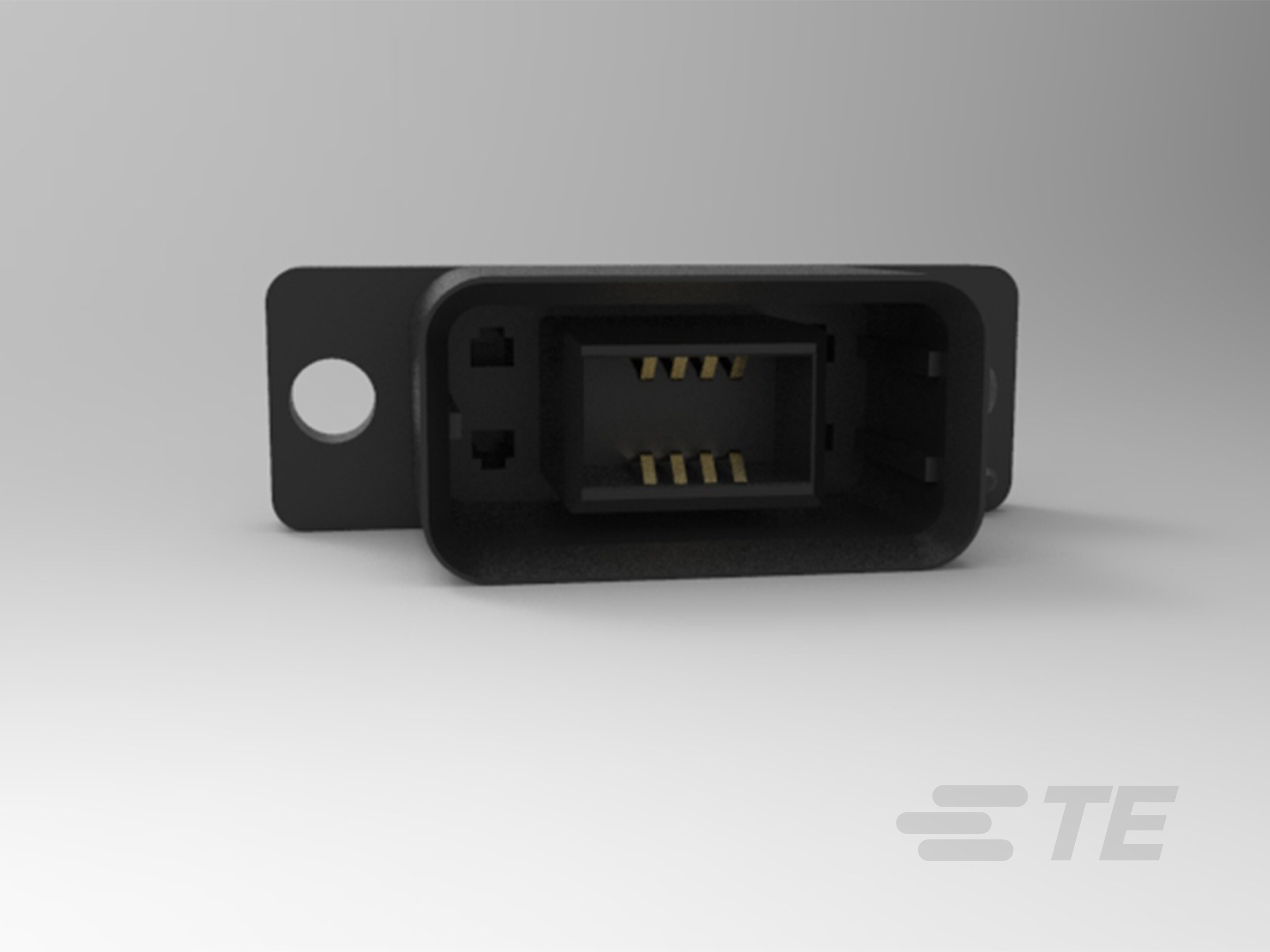

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Connector System : 线到板

  • 行间距 : 8.05 mm [ .317 in ]

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 应力消除 : 不带

  • 连接器类型 : 连接器组件

  • 产品类型 : 连接器

  • 连接器种类 : 插头

结构特性

  • PCB 安装方向 : 垂直

  • 列数 : 6

  • Number of Positions : 12

  • 行数 : 2

  • 电源针数量 : 4

  • 信号针数量 : 8

电气特征

  • 工作电压 : 250

主体特性

  • 抽屉种类 : 小型电源

  • 颜色 : 黑色

接触件特性

  • 端子基材 : 铜合金

  • Contact Current Rating (Max) (A): 15

  • 电源端子中心线 : .949 in, 24.1 mm

  • 电源端子行间距 : .317 in, 8.05 mm

  • 端子传导(典型值) : 信号(数据), 电源

端接特性

  • 线缆端接方法 : 压接/IDC

机械附件

  • PCB 安装固定类型 : 安装耳

  • 面板安装特性类型 : 安装耳

  • PCB 安装固定 : 带有

  • 面板安装特性 : 带有

  • PCB 安装对准 : 带有

  • 接合固定 : 不带

  • 连接器安装类型 : Panel

  • 接合对准类型  极化

  • 接合对准 : 带有

  • 端子定位力 : 带有

壳体特性

  • Centerline (Pitch) : 2 mm [ .079 in ]

  • 外壳材料 : 热塑塑料

  • 壳体颜色 : 黑色

尺寸

  • 长度 : 55.98 mm [ 2.2 in ]

  • 高度 : 19 mm [ .748 in ]

  • 尾部长度 : 4.7

  • 宽度 : 39.9

使用环境

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • Circuit Application : 电源和信号

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 托盘, 盒和托盘

  • 封装数量 : 50

其他

  • 注释 : 接合连接器 - 292185-8
