产品类型特性

  • Connector System : 线到线

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 灼热丝额定值 : 标准部件 - 非辉光导线

  • 应力消除 : 不带

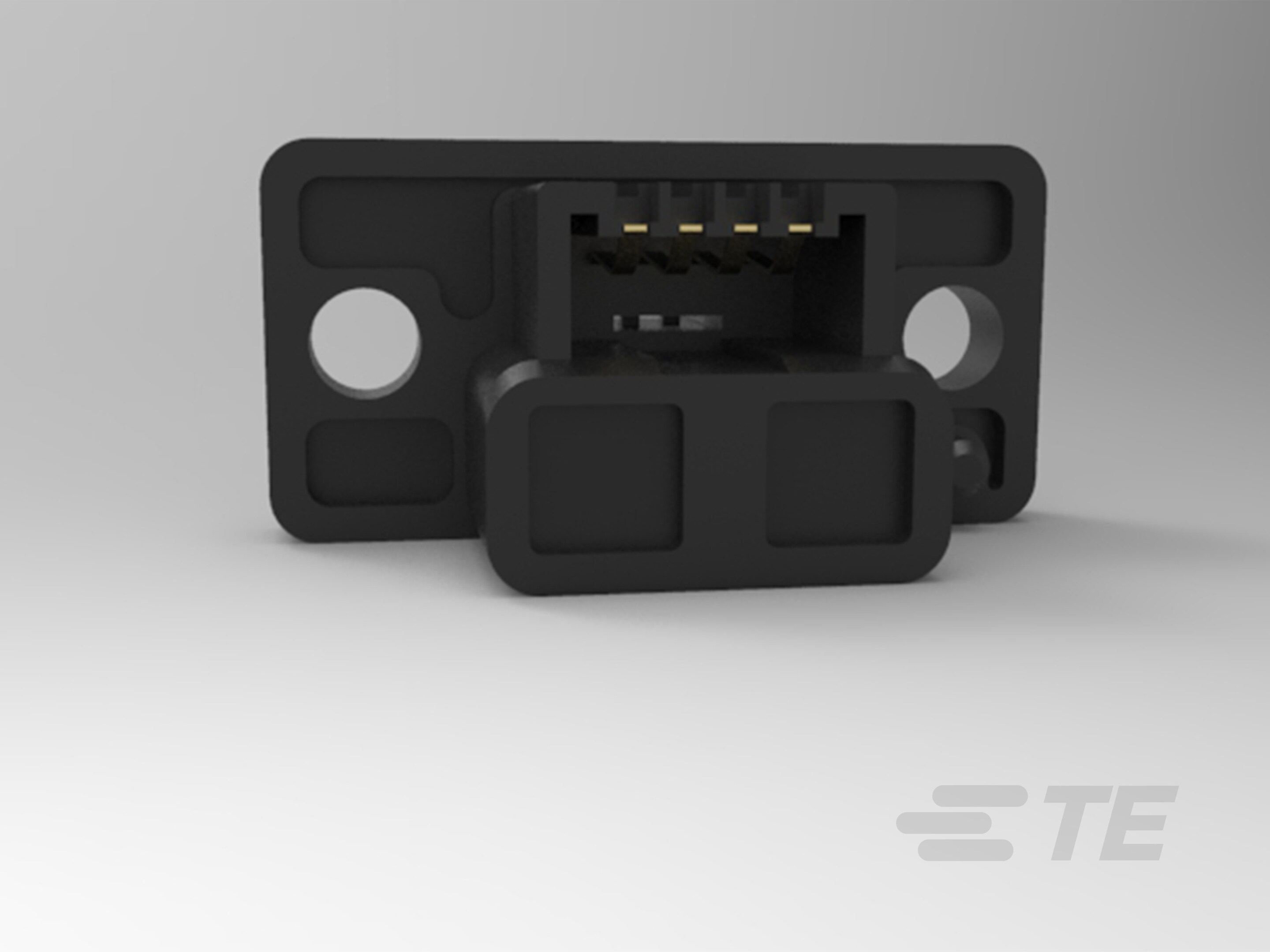

  • 产品类型 : 连接器

  • 连接器种类 : 插头

结构特性

  • 列数 : 2

  • Number of Positions : 6

  • 行数 : 2

  • 电源针数量 : 2

  • 可定制 :

  • 信号针数量 : 4

电气特征

  • 绝缘电阻 (MΩ): 100

  • 介质耐压 : 1800 VAC

  • 工作电压 : 250 VAC

  • UL 电压额定值 : 250 VAC

主体特性

  • 抽屉种类 : 小型电源

  • 颜色 : 黑色

接触件特性

  • 端子基材 : 铜合金

  • Contact Current Rating (Max) (A): 15

  • 端子设计 : 公端

  • 端子类型 : 插针

  • 电源端子中心线 : .335 in, 8.5 mm

  • 端子传导(典型值) : 信号(数据), 电源

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 面板安装特性类型 : 安装耳

  • PCB 安装固定 : 不带

  • 面板安装特性 : 带有

  • 接合连接器锁扣 : 不带

  • 接合固定 : 不带

  • 连接器安装类型 : Panel

  • 接合对准类型 : 极化

  • 接合对准 : 带有

壳体特性

  • Centerline (Pitch) : 2 mm [ .079 in ]

  • 外壳材料 : 热塑塑料

  • 壳体颜色 : 黑色

尺寸

  • 长度 : 33 mm [ 1.299 in ]

  • 线缆尺寸 (AWG): 24 – 16

  • 绝缘直径 : 1.4 – 2.4 mm [ .055 – .094 in ]

  • 线缆尺寸 (mm²): .2 – 1.25

  • 线缆尺寸 (CMA): 394.71 – 2466.91

  • 高度 : 16.4 mm [ .646 in ]

  • 宽度 : .7086 in, 18 mm

使用环境

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • Circuit Application : 电源和信号

  • 适用于 : 插头

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 托盘

  • 封装数量 : 400

其他

  • 注释 : 配合连接器 - 292184-1
