292178-1

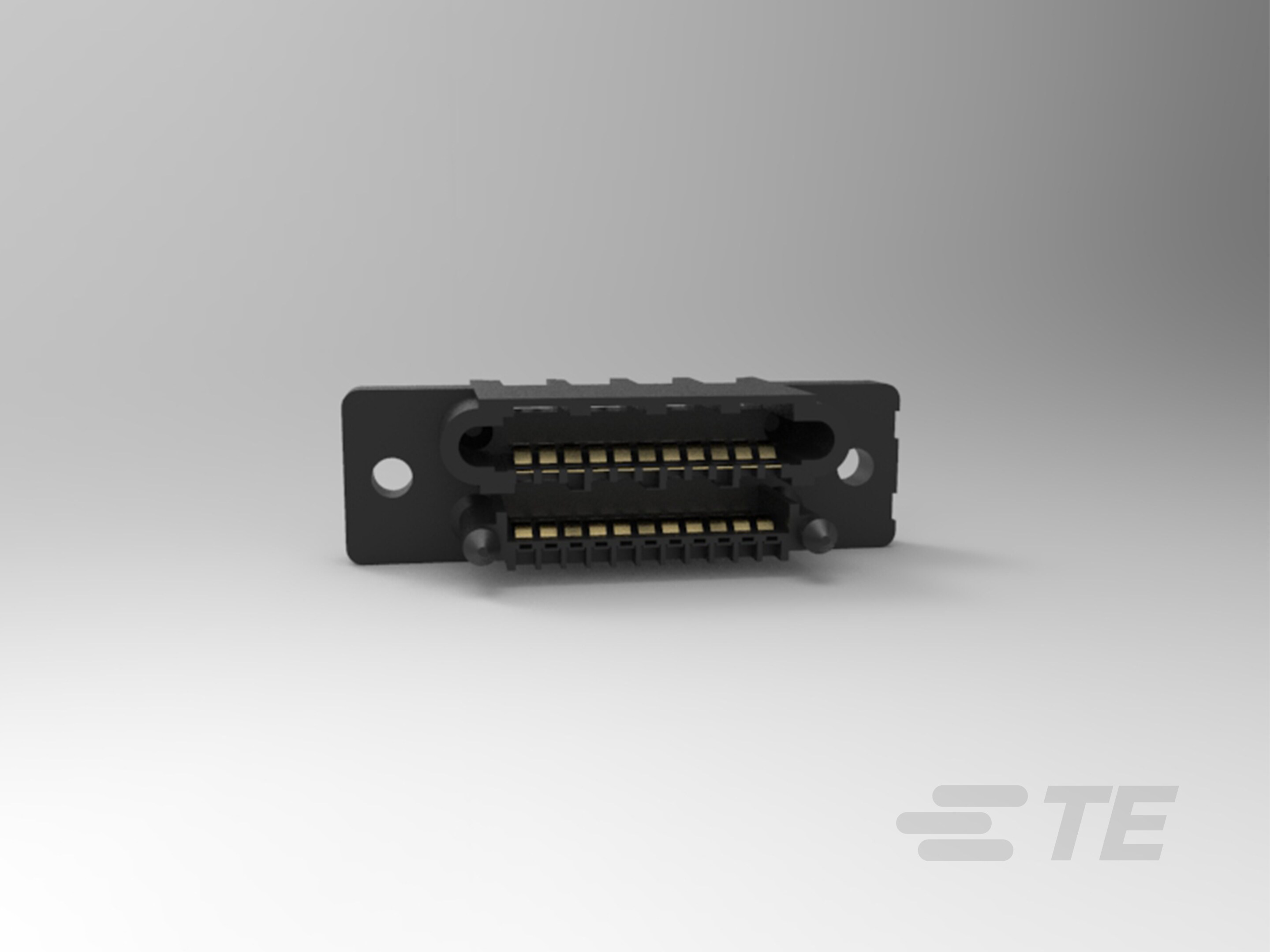

Connector Assembly, Plug to Plug Relay Header, Wire-to-Wire, 22 Position, .079 in [2 mm] Centerline, Crimp/IDC, 2 Row, Black, CT Drawer

MINI DRAWER CONN FOR CT 22P-292178-1

292178-1

Connector Assembly, Plug to Plug Relay Header, Wire-to-Wire, 22 Position, .079 in [2 mm] Centerline, Crimp/IDC, 2 Row, Black, CT Drawer

    • CT Drawer
  • TE 内部编号 292178-1
  • TE 内部产品描述 MINI DRAWER CONN FOR CT 22P

  • 连接器产品类型 : 连接器组件

  • 连接器和壳体类型 : 插头到插头继电器公端

  • 连接器系统 : 线到线

  • 位数 : 22

  • 中心线（间距） : 2 mm [ .079 in ]

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

产品类型特性

  • 连接器产品类型 : 连接器组件

  • 连接器和壳体类型 : 插头到插头继电器公端

  • 连接器系统 : 线到线

  • 可密封 : 否

结构特性

  • 位数 : 22

  • 行数 : 2

电气特征

  • 工作电压 (V): 125

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 端子基材 : 磷青铜

  • 壳体内的端子定位力 : 带有

  • 端子额定电流（最大值） (A): 1

端接特性

  • 线缆端接方法 : 压接/IDC

机械附件

  • 面板安装特性 : 带有

  • 应力消除 : 不带

  • 接合固定 : 不带

  • 连接器安装类型 : 面板安装

壳体特性

  • 外壳材料 : PBT GF

  • 中心线（间距） : 2 mm [ .079 in ]

尺寸

  • 线径 (AWG): 28 – 22

  • 行间距 : 7.6 mm [ .299 in ]

使用环境

  • 工作温度范围 : -20 – 120 °C [ -4 – 248 °F ]

操作/应用

  • 电路应用 : 电源和信号

包装特性

  • 封装方法 : 盒和纸箱

  • 封装数量 : 40
