特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

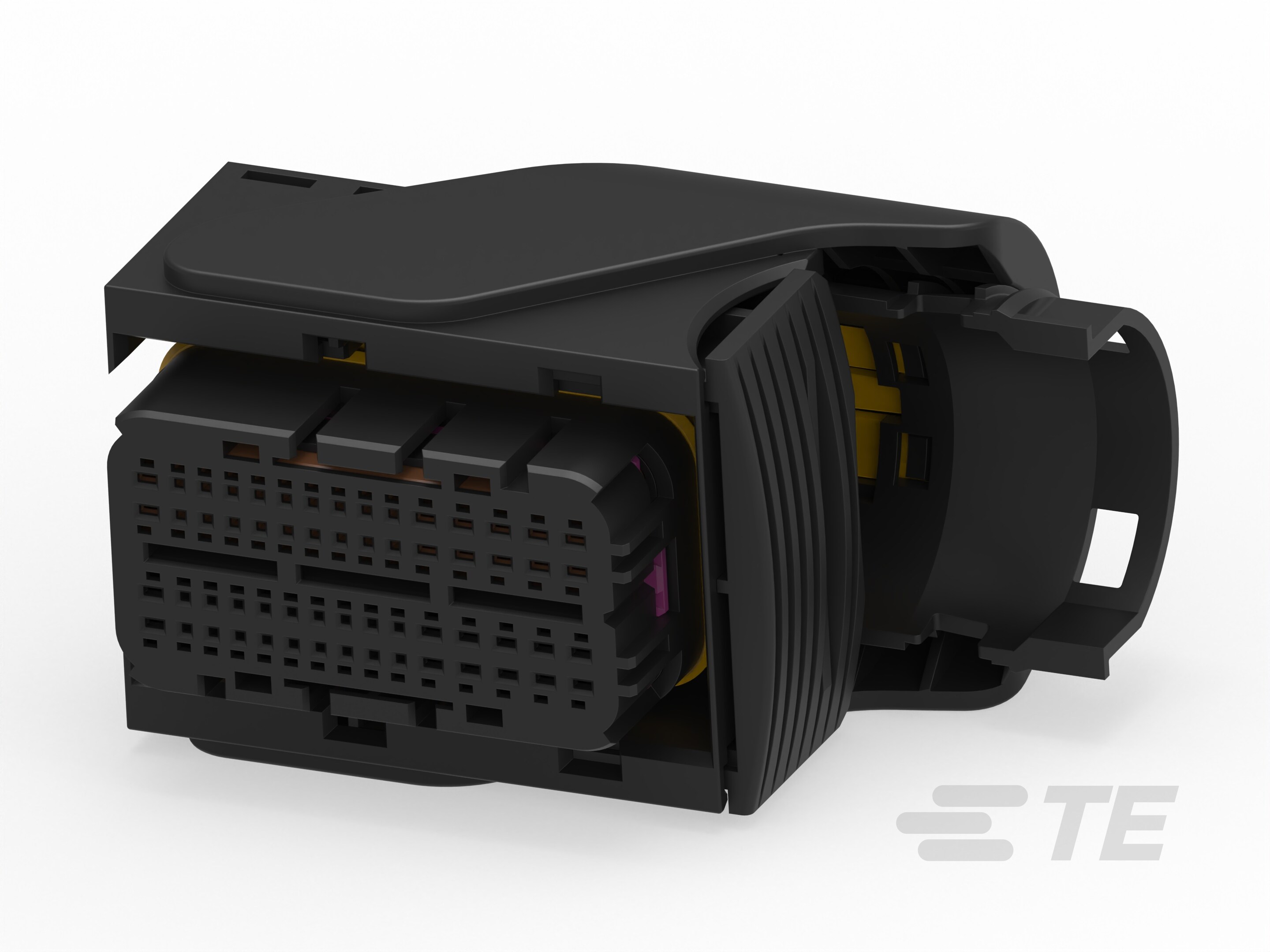

  • 连接器种类 : 母端子外壳

  • Connector System : 线到板, 线到设备

  • Sealable :

  • 混合型连接器 :

  • 主要锁定特性 : 外壳集成

  • 应变消除 :

  • 行间距 : 5 mm [ .197 in ]

结构特性

  • Number of Positions : 60

  • 行数 : 4

电气特征

  • 标称电压架构 (V): 12, 24

  • 工作电压 (VDC): 24

主体特性

  • 颜色 : 黑色

  • 电缆出口角度 : 90°

  • 主体材料 : PA GF

接触件特性

  • 对接公端宽度 (mm): .63, 1.5, 2.8

  • 对接公端宽度 (in): .025, .059, .11

机械附件

  • 安装特性 : 不带

  • 端子位置保证 :

  • 极化 :

壳体特性

  • Centerline (Pitch) (mm): 3, 5.2

  • Centerline (Pitch) (in): .118, .205

尺寸

  • 宽度 : 46 mm [ 1.811 in ]

  • 高度 : 74.4 mm [ 2.929 in ]

  • 长度 : 80 mm [ 3.15 in ]

使用环境

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • Circuit Application : Signal

包装特性

  • 封装方法 :

其他

  • 能够保证连接器位置 :

  • 可维修 :
