产品  描述

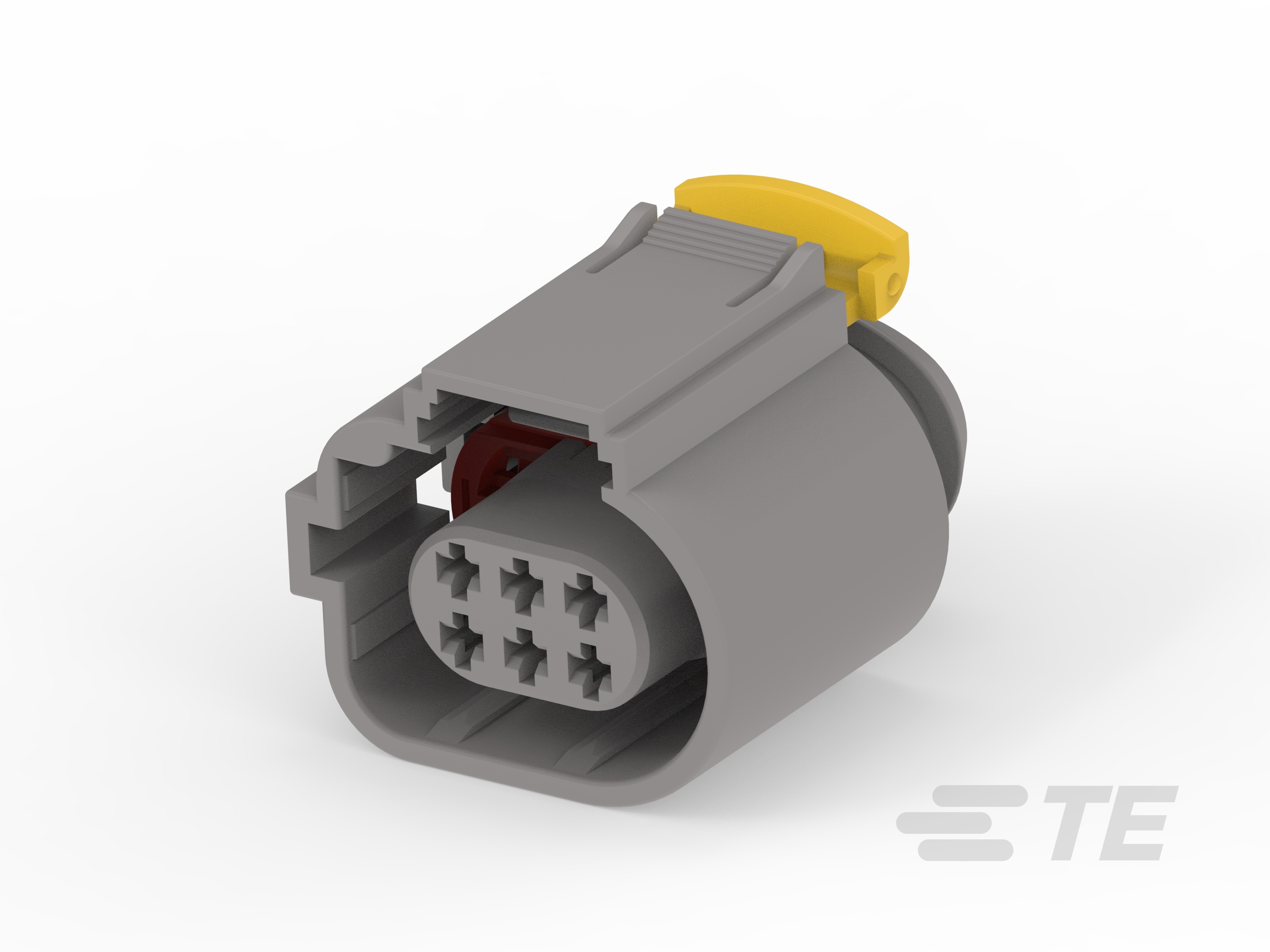

Timer connector housings are available with a wide range of cavity options from power to high pin density PCB connections. These connectors accept Timer contacts and are available in both pin and receptacle housings. 查看全部 TIMER, CONNECTOR HOUSING (885)

产品图纸

产品规格

使用说明书

特性

产品  描述

Timer connector housings are available with a wide range of cavity options from power to high pin density PCB connections. These connectors accept Timer contacts and are available in both pin and receptacle housings. 查看全部 TIMER, CONNECTOR HOUSING (885)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器种类 : 母端子外壳

  • Connector System : 线到板, 线到线, 线到设备

  • Sealable :

  • 混合型连接器 :

  • 主要锁定特性 : 端子上

  • 应变消除 :

  • 行间距 : 5 mm [ .197 in ]

结构特性

  • Number of Positions : 6

  • 行数 : 2

  • 空白孔位 : 2, 3, 4, 6

电气特征

  • 标称电压架构 (V): 12, 24

  • 工作电压 (VDC): 24

主体特性

  • 颜色 : 灰色

  • 电缆出口角度 : 180°

  • 主体材料 : PA GF

接触件特性

  • 对接公端宽度 : 1.5 mm [ .059 in ]

机械附件

  • 安装特性 : 不带

  • 端子位置保证 :

  • 极化 :

壳体特性

  • Centerline (Pitch) : 4 mm [ .157 in ]

尺寸

  • 宽度 : 24.2 mm [ .953 in ]

  • 高度 : 30.3 mm [ 1.193 in ]

  • 长度 : 29.4 mm [ 1.157 in ]

使用环境

  • 工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]

操作/应用

  • Circuit Application : Signal

包装特性

  • 封装方法 :

其他

  • 能够保证连接器位置 :

  • 可维修 :

产品合规性
