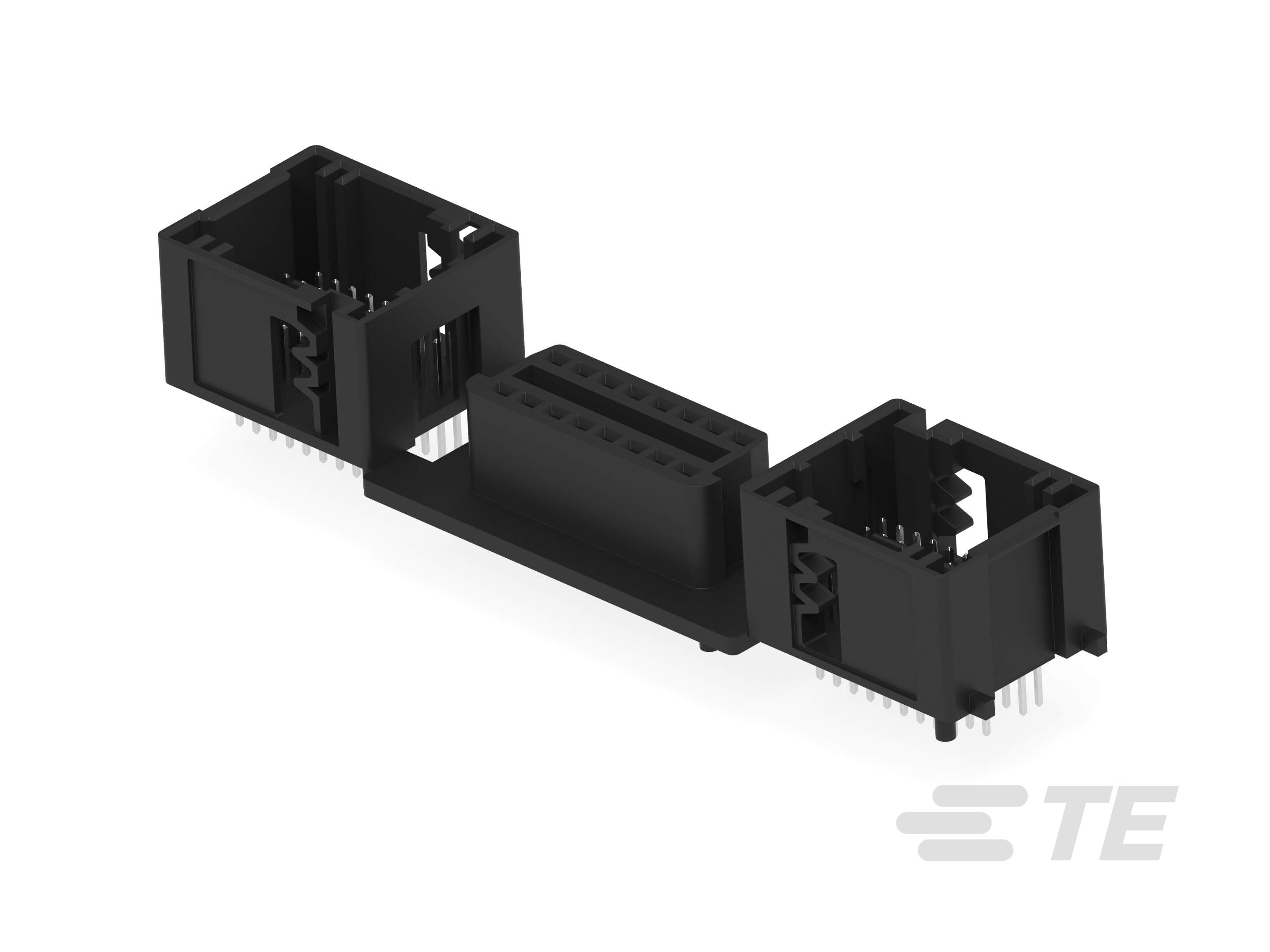

产品  描述

TE 提供大量高插针数产品组合,适用于安全气囊、发动机控制、音频和许多其他汽车应用。 查看全部 HIGH PIN COUNT HEADER (180)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 屏蔽 :

  • 混合头 :

结构特性

  • Number of Positions : 96

  • 行数 : 10

  • 节数 : 3

  • 信号针数量 : 96

电气特征

  • 标称电压架构 (V): 12, 24

  • 工作电压 (VDC): 24

  • 额定电压(最大值) (VDC): 24

主体特性

  • 颜色 : 黑色

接触件特性

  • 公端宽度 : .63 mm [ .025 in ]

  • 公端厚度 : .63 mm [ .025 in ]

  • 接触面电镀 : 银 (Ag)

端接特性

  • 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定类型 : 焊尾

  • PCB 安装固定 : 带有

  • 面板安装特性 : 不带

  • 安装孔 : 不带

  • PCB 安装对准 : 不带

  • 安装方向 : 垂直/180°

  • 锁定接口 : 带有

壳体特性

  • Centerline (Pitch) (mm): 2.54, 4

  • Centerline (Pitch) (in): .1, .157

尺寸

  • 宽度 : 29 mm [ 1.142 in ]

  • PCB 的外形高度 : 22.7 mm [ .894 in ]

  • PCB 厚度(建议) : 1.6 mm [ 0.063 in ]

  • 长度 : 125.2 mm [ 4.929 in ]

使用环境

  • 工组温度范围 : -30 – 65 °C [ -22 – 149 °F ]

  • 工作温度(最大值) : 65 °C [ 149 °F ]

操作/应用

  • Circuit Application : Signal

行业标准

  • UL 易燃性等级 :

包装特性

  • 封装数量 : 18

  • 封装类型 : 托盘
