产品  描述

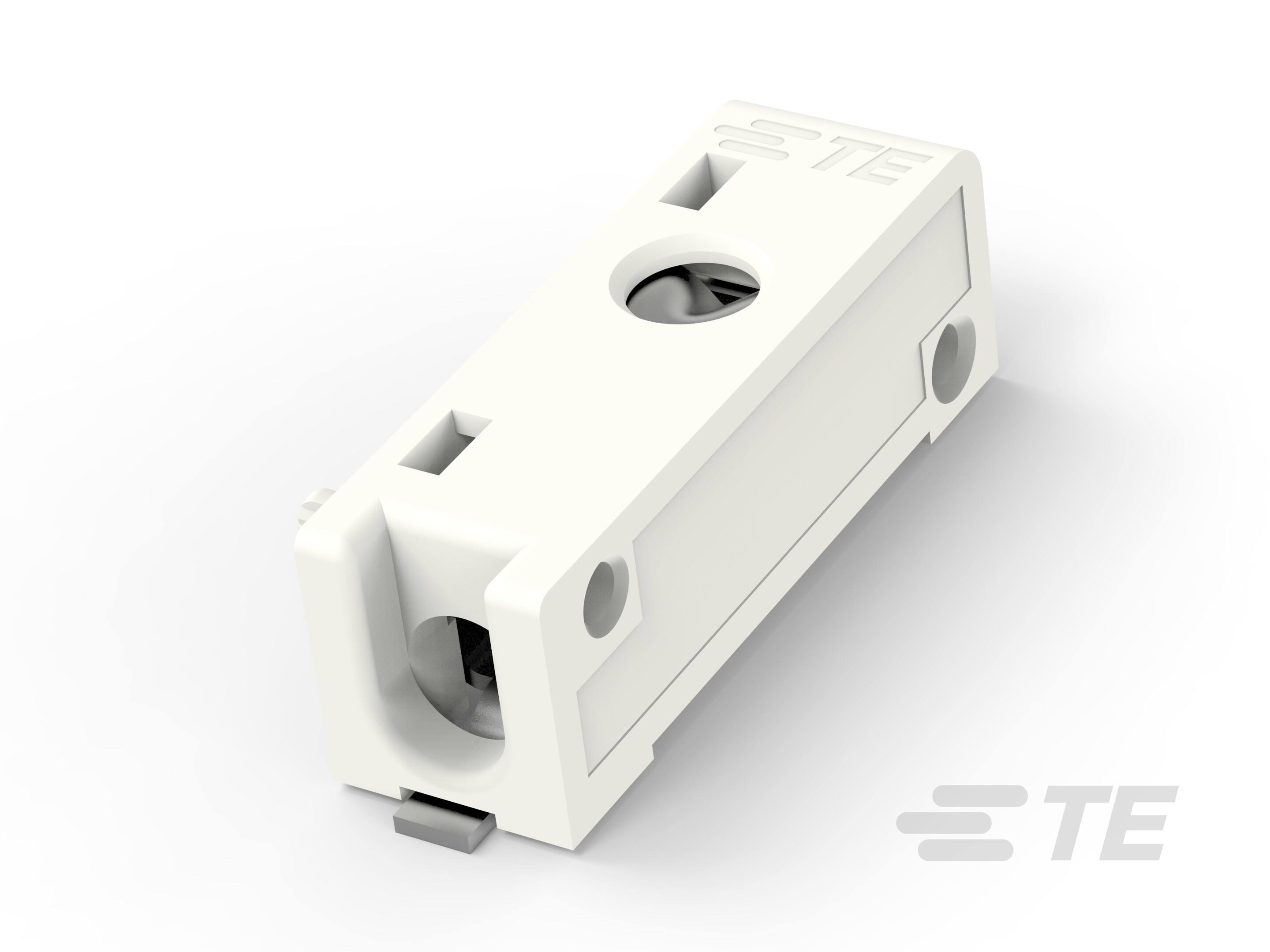

BUCHANAN WireMate 插入式连接器系列是一款用于线对板连接的 4.0 mm 间距模块式连接器。插入式性能有助于轻松快速地安装,其模块化设计可实现灵活的解决方案。 查看全部 BUCHANAN WIREMATE POKE-IN (51)

产品图纸

产品规格

使用说明书

机构认证

特性

产品  描述

BUCHANAN WireMate 插入式连接器系列是一款用于线对板连接的 4.0 mm 间距模块式连接器。插入式性能有助于轻松快速地安装,其模块化设计可实现灵活的解决方案。 查看全部 BUCHANAN WIREMATE POKE-IN (51)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 产品线 : 插入式

  • Connector System : 线到板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 连接器种类 : 母端

  • 灼热丝额定值 : 标准部件 - 非辉光导线

  • 连接器类型 : 连接器组件

  • 产品类型 : 连接器

结构特性

  • Number of Positions : 1

电气特征

  • 工作电压 (VAC): 400

接触件特性

  • Contact Current Rating (Max) (A): 6

  • 端子端接区域电镀材料 : 镍打底镀锡铅

  • 端子端接区域电镀涂层 : 哑光

端接特性

  • PCB 板端接方法 : 表面贴装

机械附件

  • 连接器安装类型 : 板安装

壳体特性

  • Centerline (Pitch) (mm): 4

  • 壳体颜色 : 自然

尺寸

  • 高度 : 4.48 mm [ .176 in ]

  • 线缆尺寸 (AWG): 18 – 22

  • 接受电线绝缘直径范围 (mm): 2.1

操作/应用

  • SMT 兼容 :

行业标准

  • UL 文件号 : E28476

  • UL 易燃性等级 : UL 94V-0

  • 机构/标准号码 : UL 1977

  • 机构/标准 : UL

包装特性

  • 封装方法 : 带盘式
