产品  描述

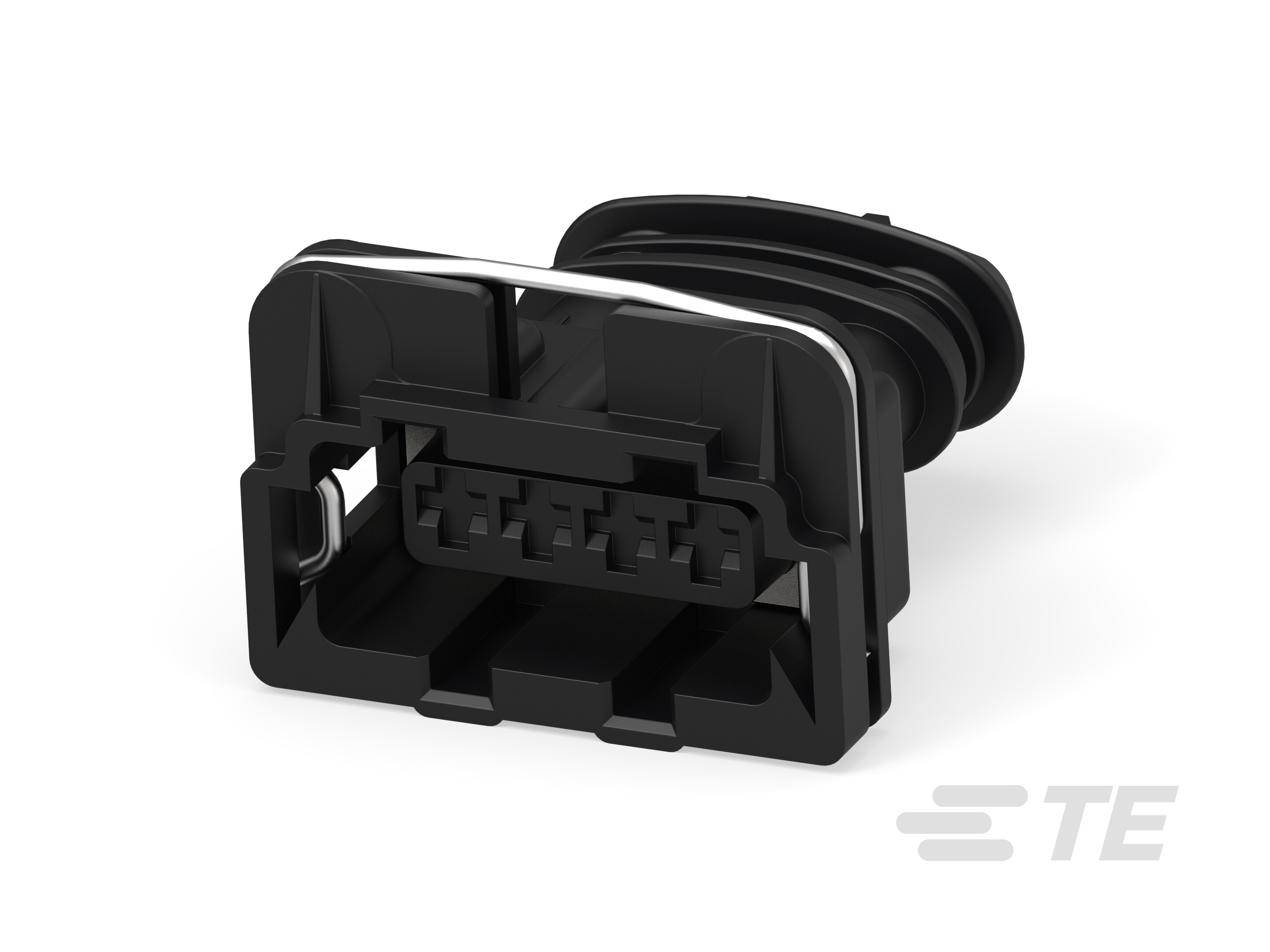

Timer连接器壳体提供宽pin针范围的PCB连接器,从电源应用到高密度信号pin针应用。此类公端和母端连接器都使用Timer端子。 查看全部 TIMER, CONNECTOR HOUSING (885)

产品图纸

产品规格

使用说明书

特性

产品  描述

Timer连接器壳体提供宽pin针范围的PCB连接器,从电源应用到高密度信号pin针应用。此类公端和母端连接器都使用Timer端子。 查看全部 TIMER, CONNECTOR HOUSING (885)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器种类 : 公端子外壳

  • Connector System : 线到板, 线到设备

  • Sealable :

  • 混合型连接器 :

  • 主要锁定特性 : 端子上

  • 应变消除 :

结构特性

  • Number of Positions : 4

  • 行数 : 1

电气特征

  • 标称电压架构 (V): 12, 24

  • 工作电压 (VDC): 24

主体特性

  • 颜色 : 黑色

  • 电缆出口角度 : 180°

  • 主体材料 : PA

接触件特性

  • 对接公端宽度 : 3 mm [ .118 in ]

机械附件

  • 安装特性 : 不带

  • 端子位置保证 :

  • 极化 :

壳体特性

  • Centerline (Pitch) : 5 mm [ .197 in ]

尺寸

  • 宽度 : 24.5 mm [ .965 in ]

  • 高度 : 38.2 mm [ 1.504 in ]

  • 长度 : 35.4 mm [ 1.394 in ]

使用环境

  • 工组温度范围 : -30 – 125 °C [ -22 – 257 °F ]

操作/应用

  • Circuit Application : Signal

行业标准

  • 保护等级 : IP54K

包装特性

  • 封装方法 :

其他

  • 能够保证连接器位置 :

  • 可维修 :
