规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 施加的压力 : 标准

结构特性

  • 与线缆类型兼容 : 分离式导线

接触件特性

  • 接合方柱尺寸 : .64 mm [ .025 in ]

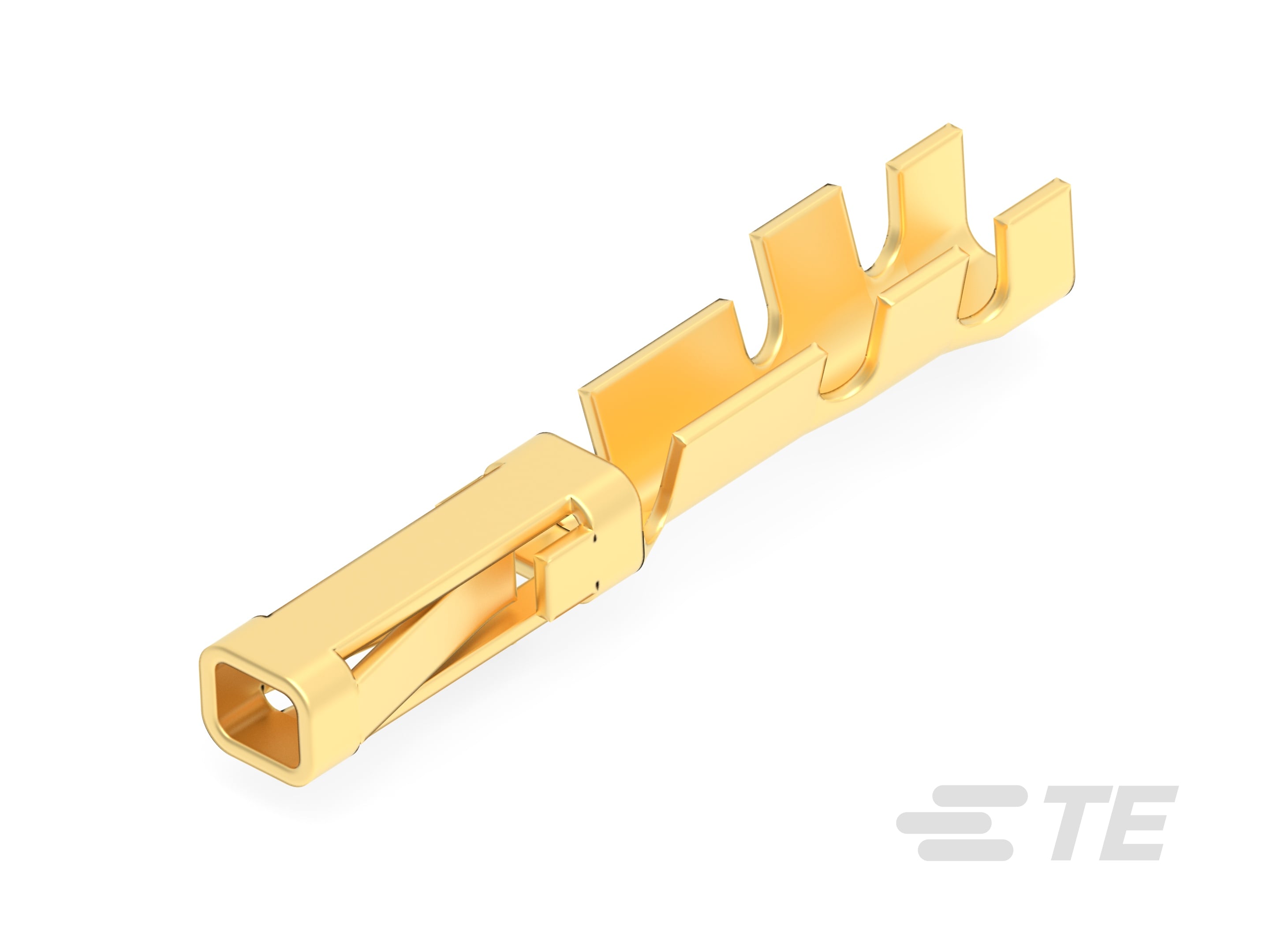

  • 端子类型 : 插座

  • 端子接触部电镀材料 :

  • 导线端子端接区域电镀材料 : 镀金

  • 端子基材 : 磷青铜

  • 端子额定电流(最大值) (A): 3

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 兼容的绝缘直径范围 : .89 – 1.55 mm [ .035 – .061 in ]

  • 线径 (AWG): 26 – 22

  • 线径 (mm²): .12 – .4

  • 线径 (CMA): 254.1 – 642.5

使用环境

  • 工作温度范围 : -40 – 80 °C [ -40 – 176 °F ]

操作/应用

  • 电路应用 : Signal

包装特性

  • 封装方法 : Reel

  • 封装数量 : 20000
