特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 端接到 : 线缆

  • FASTON :

  • 断开类型 : 快速断开, 快速断开

  • 插入力 : 普通

  • Insulated : No

  • 线缆类型 : 常规导线

  • 电线停止点 :

结构特性

  • 连接容量 :

主体特性

  • 完全绝缘 :

  • 电镀材料 :

接触件特性

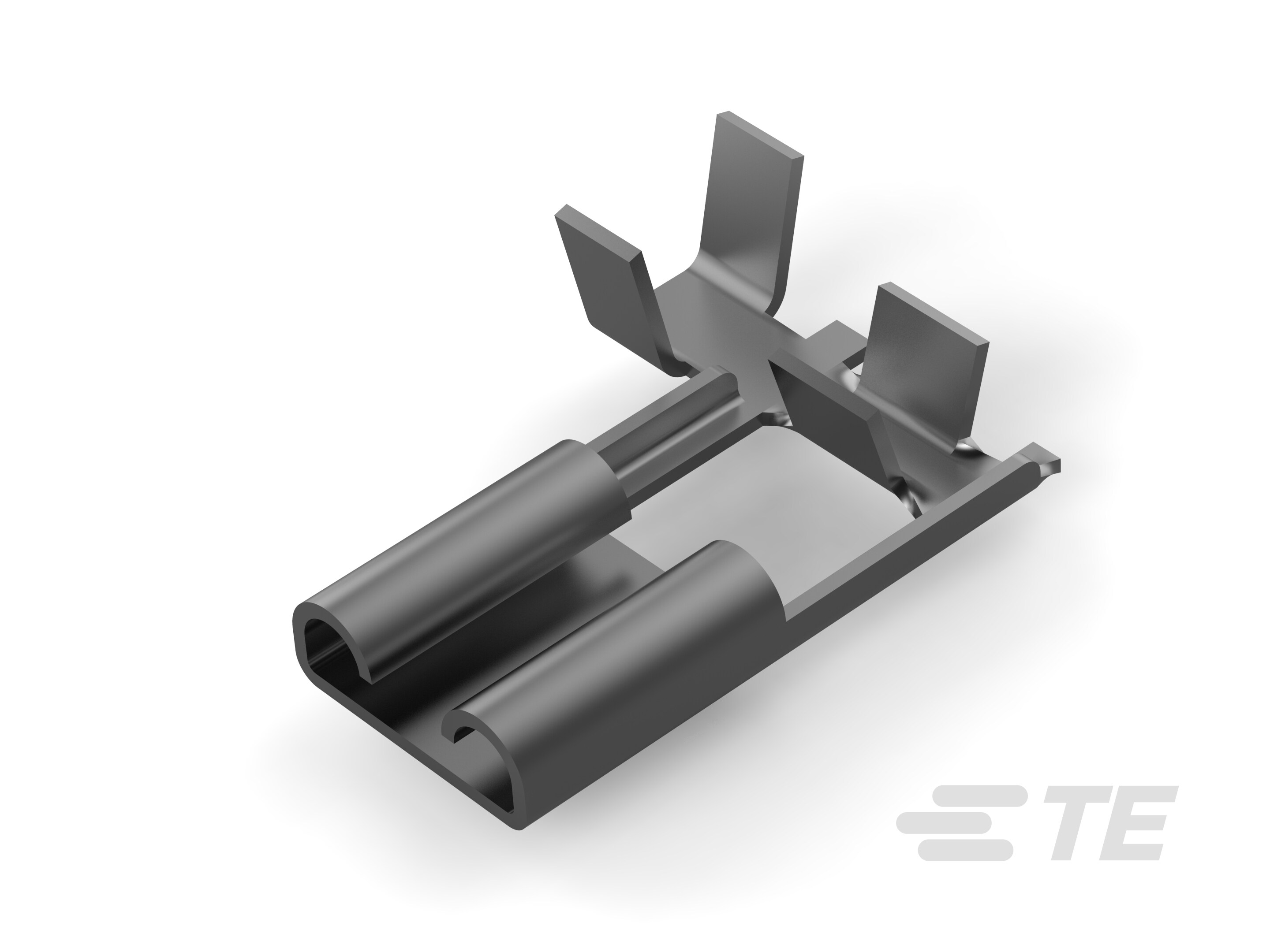

  • 端子和接头种类 : Receptacle

  • 端子类型 : 母端

  • 端子方向 : 标记

  • Barrel Type : Open

  • 端子基材 : 黄铜

  • 压接类型 : F 型压接

机械附件

  • 带导线绝缘 : 带有

  • 锁定枪高度 (mm): 1.2

  • 接合固定类型 : 锁定枪

尺寸

  • Wire Size (mm²): .51 – 1.03

  • 公端宽度 : 6.35 mm [ .25 in ]

  • 公端厚度 : .81 mm [ .032 in ]

  • 接受的电线绝缘直径范围 : 2.31 – 3.3 mm [ .091 – .13 in ]

  • 母端材料厚度 : .41 mm [ .016 in ]

  • 总长 : 14.2 mm [ .56 in ]

包装特性

  • 封装方法 :

  • 封装数量 : 4000

产品合规性
