2309567-1

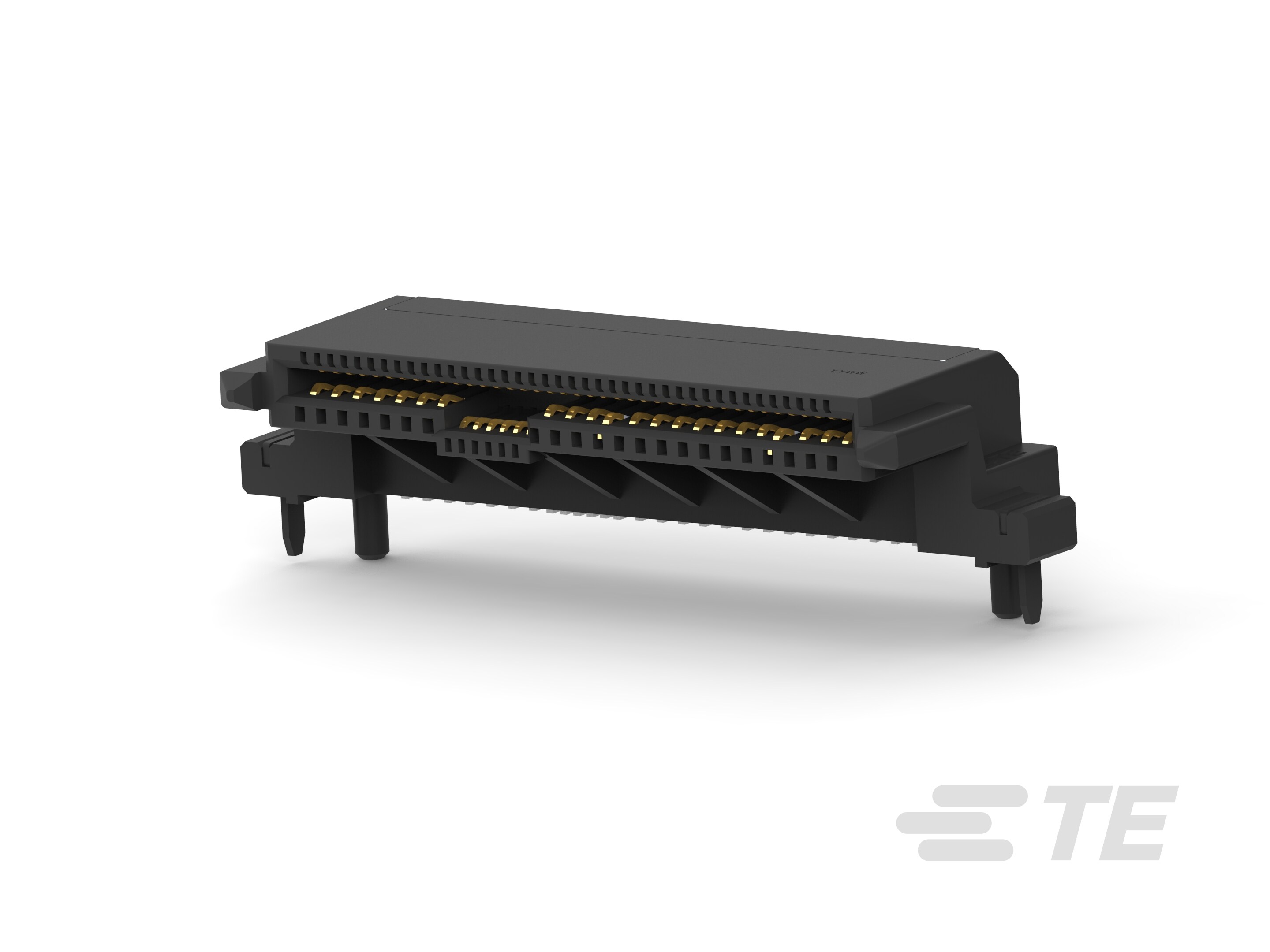

SAS, Receptacle, Board-to-Board, 68 Position, 2 Row, Right Angle, Surface Mount, Signal, 0 – 131 °F [0 – 55 °C]

12G SAS REC RIGHT ANGLE CONNECTOR-2309567-1

2309567-1

SAS, Receptacle, Board-to-Board, 68 Position, 2 Row, Right Angle, Surface Mount, Signal, 0 – 131 °F [0 – 55 °C]

  • TE 内部编号 2309567-1
  • TE 内部产品描述 12G SAS REC RIGHT ANGLE CONNECTOR

  • SAS 连接器类型 : SAS

  • 连接器和壳体类型 : 母端, 母端

  • 连接器系统 : 板对板

  • 位数 : 68

  • 行数 : 2

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和端子端接到 : 印刷电路板

  • SAS 连接器类型 : SAS

  • 连接器和壳体类型 : 母端, 母端

  • 连接器系统 : 板对板

  • 外壳 : 不带

结构特性

  • 位数 : 68

  • 行数 : 2

  • PCB 安装方向 : 直角

  • 键控类型 : SAS

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 端子基材 : 铜合金

  • 端子接触部电镀材料 : 金

  • 端子接合区域电镀材料厚度 (µin): 30

  • 端子额定电流（最大值） (A): 1.5

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • PCB 安装固定类型 : 焊钉

  • PCB 安装固定 : 带有

壳体特性

  • 外壳材料 : LCP（液晶聚合物）

使用环境

  • 工作温度范围 : 0 – 55 °C [ 0 – 131 °F ]

  • 高温壳体 : 是

操作/应用

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • PCIe/SAS 世代 : Gen3
