产品类型特性

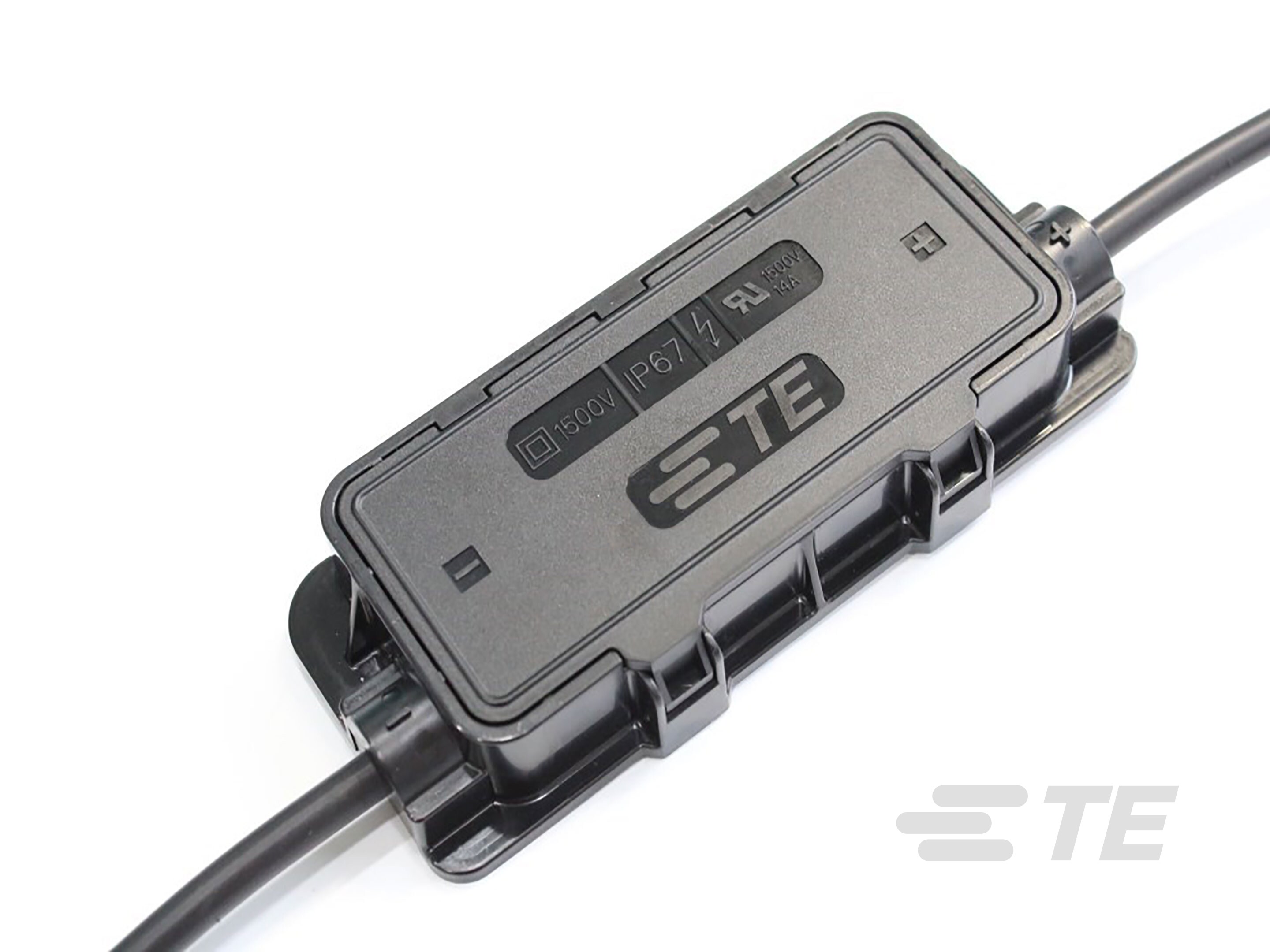

  • 产品类型 : 接线盒

  • 接线盒类型 : 晶体状

  • 连接器类型 : 电缆耦合器

  • 连接方式 : 直接导线

  • 线缆类型 : 光伏线

  • 二极管种类 : SL1515E

结构特性

  • 键控 : 加减, 加减

电气特征

  • 旁路二极管 : 带有

主体特性

  • 绝缘套管颜色 : 黑色

  • 颜色 : 黑色

接触件特性

  • 端子表面涂层 :

  • 端子基材 : 铜合金

  • 端子轨道数量 : 4

端接特性

  • 箔片端接方法 : 焊接

壳体特性

  • 壳体颜色 : 黑色

尺寸

  • 线径 (mm²) (mm²): 4

  • 电线尺寸 (AWG): 12

  • 尺寸 (mm): 127 x 53 x 18 (W x D x H)

  • 电缆长度 (m): 1.2

包装特性

  • 封装数量 : 75
