2229800-1

PCB Terminal Blocks, Receptacle, Wire-to-Board, 6 Position, .295 in [7.5 mm] Centerline, 2 Row, 180° Wire Entry Angle, Dynamic 3000 Series

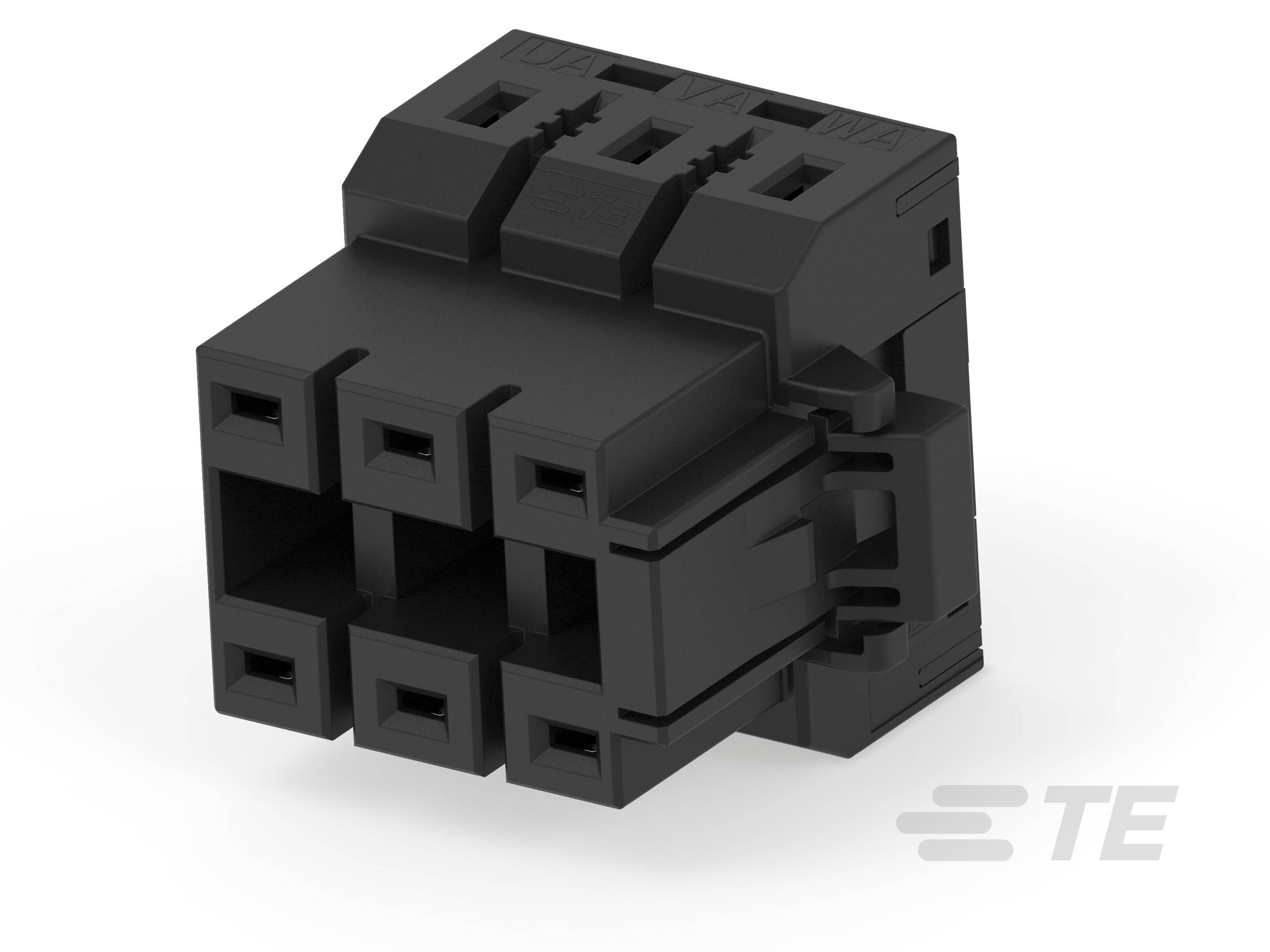

D3950 REC 6POS 2ROW MARKED-2229800-1

2229800-1

PCB Terminal Blocks, Receptacle, Wire-to-Board, 6 Position, .295 in [7.5 mm] Centerline, 2 Row, 180° Wire Entry Angle, Dynamic 3000 Series

    • Dynamic Series
    • Dynamic 3000 Series
  • TE 内部编号 2229800-1
  • TE 内部产品描述 D3950 REC 6POS 2ROW MARKED

  • 接线端子连接器类型 : 母端

  • 连接器系统 : 线到板

  • 位数 : 6

  • 中心线（间距） : 7.5 mm [ .295 in ]

  • 行数 : 2

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

机构认证

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 接线端子连接器类型 : 母端

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 6

  • 行数 : 2

  • 电线进入角度 : 180°

  • 电线进入位置 : 顶部

电气特征

  • 工作电压 (VAC): 300

主体特性

  • 产品方向 : 垂直

  • 主要产品颜色 : 黑色

接触件特性

  • 端子基材 : 铜合金

  • 端子接触部电镀材料 : 金

  • 端子额定电流（最大值） (A): 12.7

端接特性

  • 线缆端接方法 : 推入式

机械附件

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : 热塑性

  • 中心线（间距） : 7.5 mm [ .295 in ]

尺寸

  • 线径 (AWG): 22 – 14

  • 线径 (mm²): .32 – 2.1

使用环境

  • 工作温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

包装特性

  • 封装方法 : Tray
