2214913-7

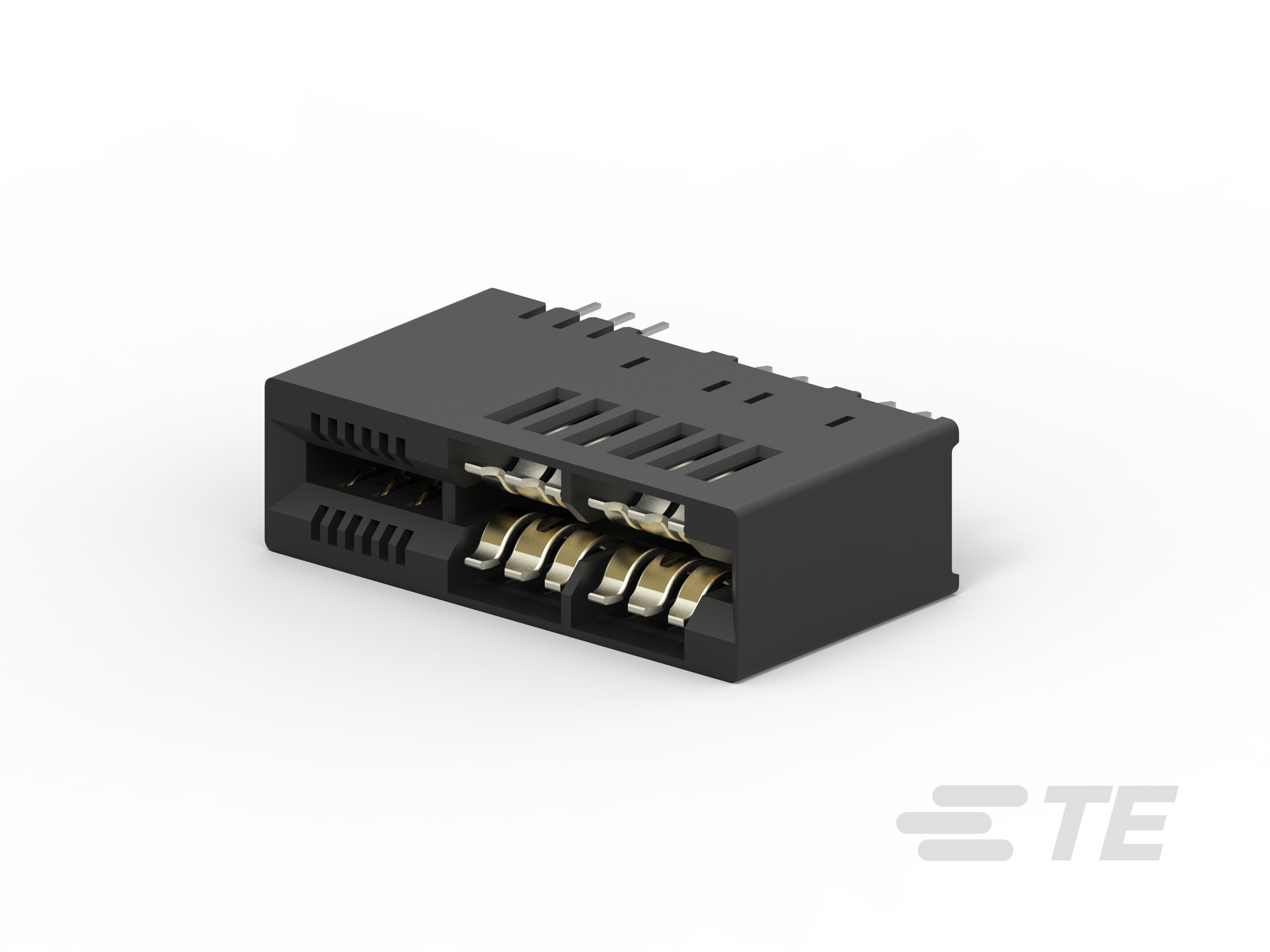

Card Edge Power Connectors, Board-to-Board, 16 Position, 7.26 mm [.286 in] Centerline, Power & Signal, 4 Power Positions, MULTI-BEAM CE

MBCE 2X2 P + 2X6 S VERTICAL EON-2214913-7

2214913-7

Card Edge Power Connectors, Board-to-Board, 16 Position, 7.26 mm [.286 in] Centerline, Power & Signal, 4 Power Positions, MULTI-BEAM CE

    • MULTI-BEAM
    • MULTI-BEAM CE
  • TE 内部编号 2214913-7
  • TE 内部产品描述 MBCE 2X2 P + 2X6 S VERTICAL EON

  • 连接器系统 : 板对板

  • 位数 : 16

  • 中心线（间距） : 7.26 mm [ .286 in ]

  • 端子额定电流（最大值） (A): 28.5

  • 电路应用 : 电源和信号

查看所有特性
更多 更少

文档

产品图纸

  • CONNECTOR ASSEMBLY, MULTI-BEAM CE, POWER/SIGNAL, VERTICAL, EYE OF THE NEEDLE ENG_CD_2214913_A2.pdf 英文版本

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和端子端接到 : 印刷电路板

  • 连接器系统 : 板对板

结构特性

  • 位数 : 16

  • 电源位置数量 : 4

  • 信号位置数量 : 12

  • 双位置数量 : 2

电气特征

  • 工作电压 (VDC): 100

  • 工作电压 (V): 100

接触件特性

  • 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

  • 端子额定电流（最大值） (A): 28.5

  • 端子接触部电镀材料 : 金

端接特性

  • PCB 端接方法 : 通孔 - 免焊连接

机械附件

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线（间距） : 7.26 mm [ .286 in ]

尺寸

  • 电源端子中心线 : 7.3 mm [ .286 in ]

使用环境

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号
