特性

请查看产品文档或联系我们以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

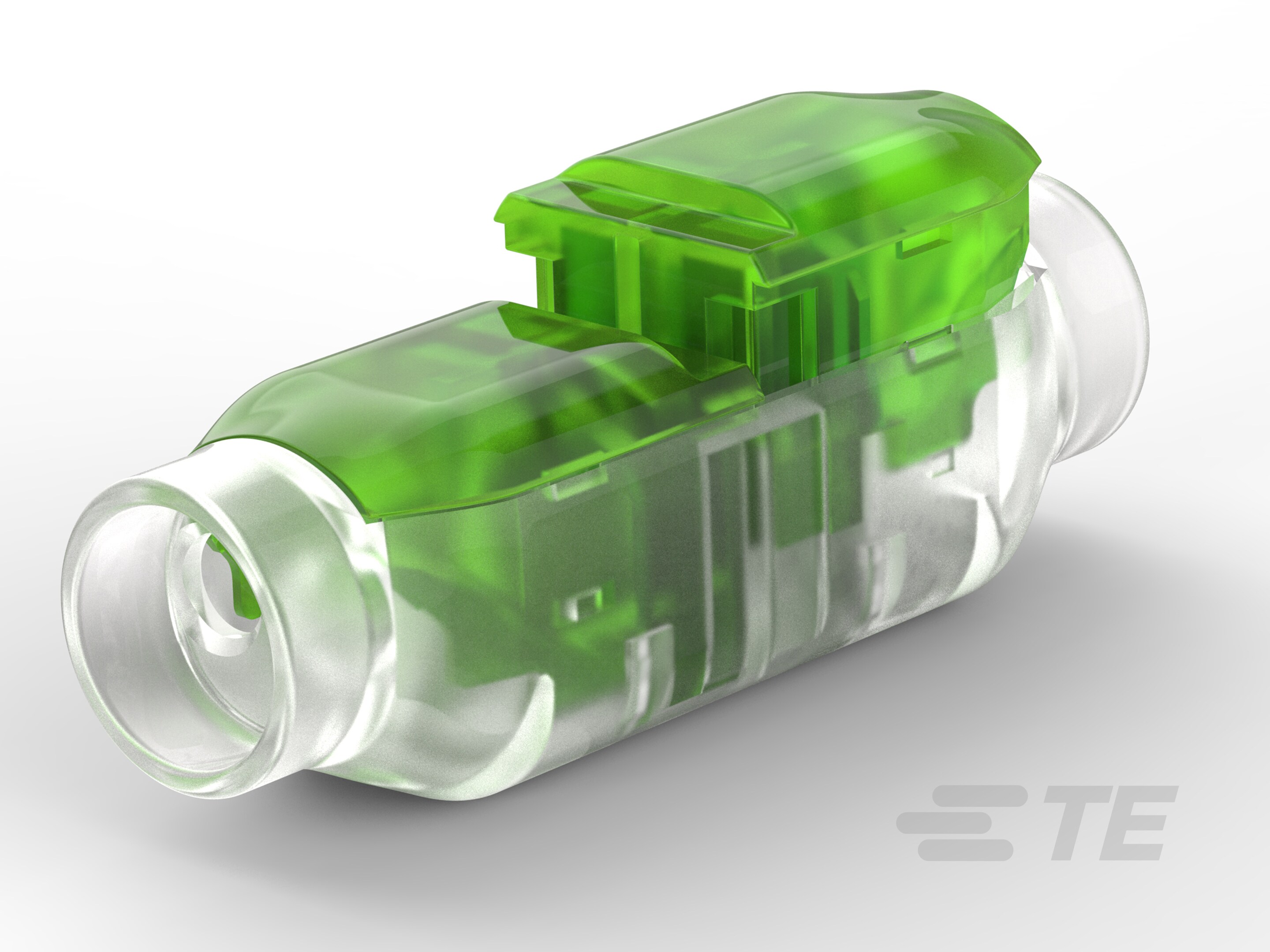

产品类型特性

  • 产品类型  导线接头

  • Sealable 

  • 接头类型  同轴

  • 锯齿 

  • 线缆类型  分离式导线

  • Insulated  Yes

  • 绝缘电线支持 

  • 支持种类  绝缘支撑

结构特性

  • 对接能力  4

电气特征

  • 额定电流 (A) 5

  • 工作电压  450V (IEC) / 600V (UL)

主体特性

  • 按钮颜色  绿色

  • 接头特性  末端馈线

  • 接头材料  磷青铜

接触件特性

  • 端子和接头种类  接头

尺寸

  • Wire Size (AWG) 18

  • Wire Size (mm²) .75 – .75

  • 电线绝缘直径(最大值) 2.85 mm [ .112 in ]

  • 总长 36.4 mm [ 1.433 in ]

使用环境

  • 工组温度范围 -40 – 105 °C [ -40 – 221 °F ]

  • 紫外线暴露额定值 

操作/应用

  • 重载 

行业标准

  • 符合政府资质 

  • 机构/标准号码  IEC 60988-2-3, UL 1977, UL 2459

  • UL 易燃性等级  UL 94V-2

  • 机构/标准  IEC, UL

包装特性

  • 封装方法 
