2213613-3

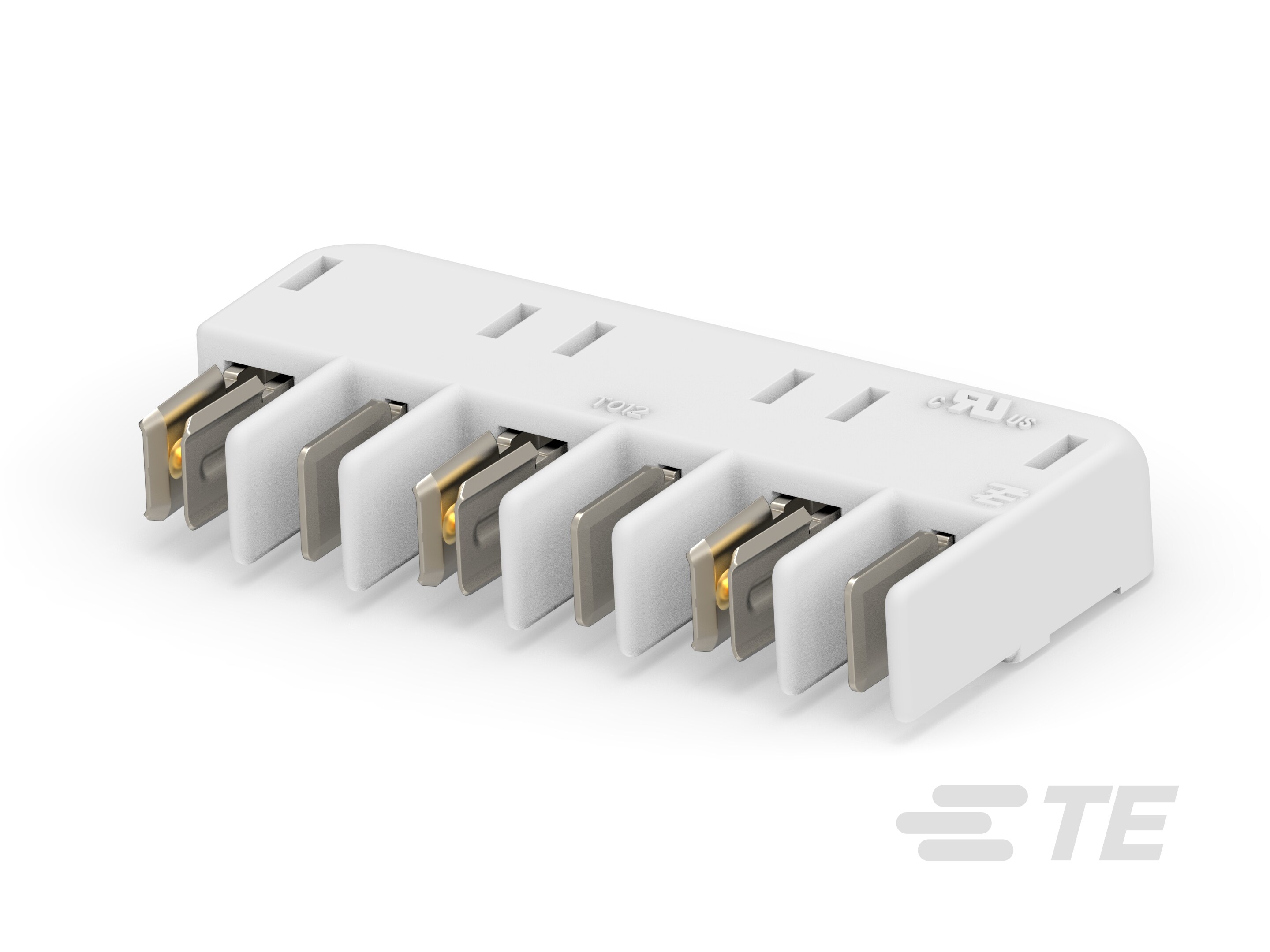

PCB Mount Hermaphroditic Connector, Horizontal, Board-to-Board, 6 Position, 4 mm Centerline, Gold, Surface Mount, Power, Natural, Tape & Reel

CONNECTOR,BLADE & RECT 6 POS,SELECT GOLD-2213613-3

2213613-3

PCB Mount Hermaphroditic Connector, Horizontal, Board-to-Board, 6 Position, 4 mm Centerline, Gold, Surface Mount, Power, Natural, Tape & Reel

    • LUMAWISE
  • TE 内部编号 2213613-3
  • TE 内部产品描述 CONNECTOR,BLADE & RECT 6 POS,SELECT GOLD

  • 连接器系统 : 板对板

  • 位数 : 6

  • 中心线（间距） (mm): 4

  • PCB 安装方向 : 水平

  • PCB 端接方法 : 表面贴装

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

Product And Material Test Reports

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器系统 : 板对板

  • 可密封 : 否

  • PCB 连接器组件类型 : PCB 安装无极性连接器

结构特性

  • 板对板配置 : 共面

  • 位数 : 6

  • PCB 安装方向 : 水平

主体特性

  • 主要产品颜色 : 土黄色

接触件特性

  • 端子底板材料 : 镍

  • 端子接触部电镀材料表面涂层 : 哑光

  • 端子接合区域电镀材料厚度 (µm): 1.52 – 3.04

  • 对接公端厚度 : .4 mm [ .016 in ]

  • 对接公端宽度 : 3.05 mm [ .12 in ]

  • 端子接触部电镀材料 : 金

  • 端子类型 : 无极性

  • 端子额定电流（最大值） (A): 6

端接特性

  • PCB 端接方法 : 表面贴装

  • 矩形端接柱体和尾部宽度 : 1 mm [ .04 in ]

  • 矩形端接柱体和尾部厚度 : .4 mm [ .016 in ]

机械附件

  • 连接器安装类型 : 板安装

  • 接合对准 : 不带

  • PCB 安装对准 : 不带

  • PCB 安装固定 : 不带

壳体特性

  • 外壳材料 : LCP

  • 中心线（间距） (mm): 4

使用环境

  • 工组温度范围 (°C): -40 – 105

操作/应用

  • 电路应用 : 电源

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 卷带包装, 卷带包装
