产品类型特性

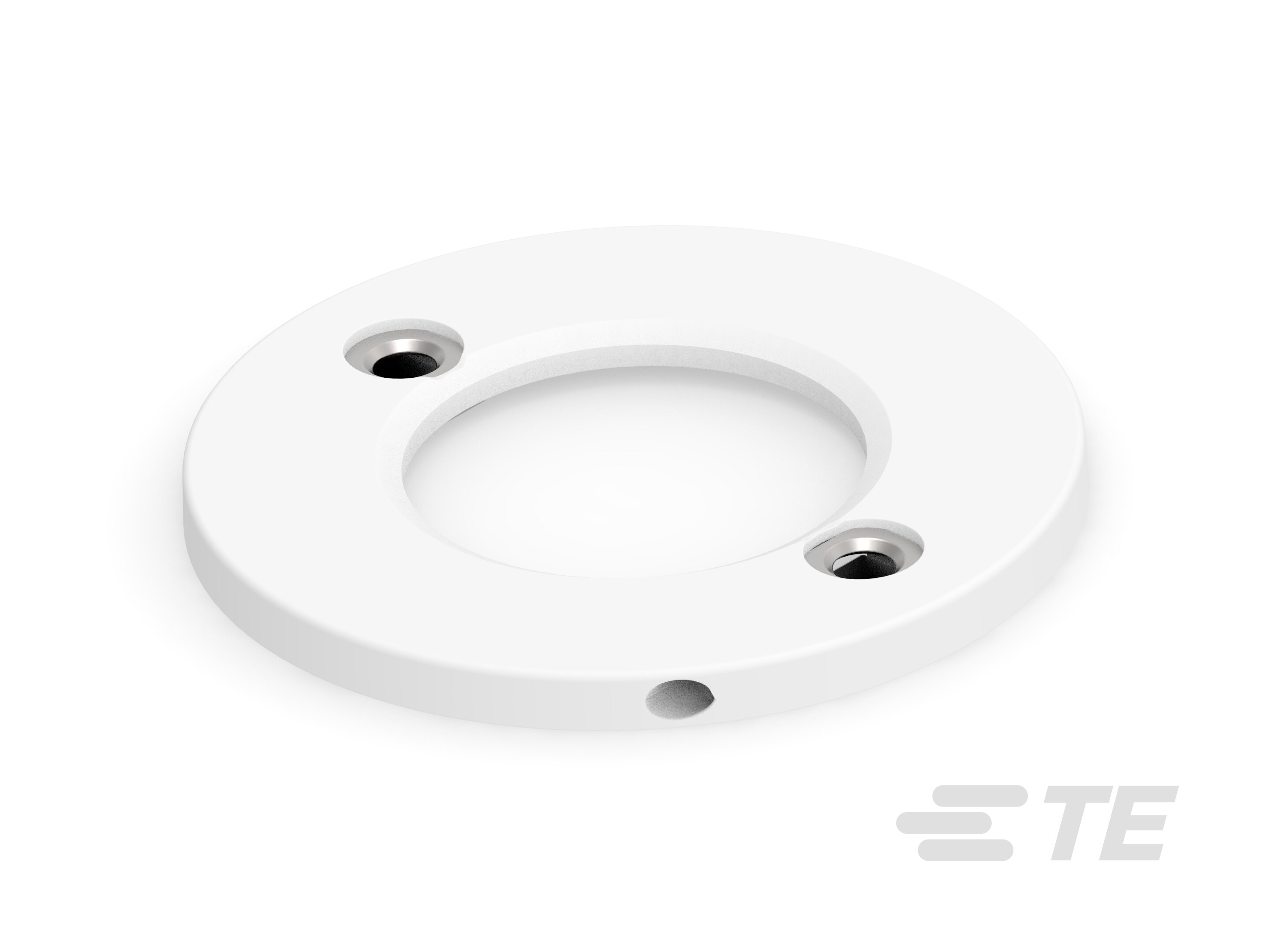

  • 产品类型 : LED 固定架

结构特性

  • 光学定位 :

  • Number of Positions : 2

电气特征

  • 额定电流(最大值) (A): 5

  • 工作电压 (VDC): 277

主体特性

  • LED 系列 : BridgeLux V22, Citizen CLL040, Citizen CLL042, Citizen CLU 044, Citizen CLU 046, Citizen CLU730, Cree CMT 2890, CXM22, Edison Opto 2PHM40X, Edison Opto LEMWM28C80HZxxxx, Edison Opto LEMWM28C80LZxxxx, Lumileds 1211 CRSP, Lumileds 1211, Luminus CHM 22, Luminus CXM-22, LUXEON CoB 1211, Panasonic DMC 12CC, Panasonic DMC 17CC, Panasonic DMS 120, Panasonic DMS 150, Samsung LC040D, ZC 40

接触件特性

  • 端子基材 : 铜合金

  • Contact Current Rating (Max) (A): 3

  • 端子接触部电镀材料 :

端接特性

  • 线缆端接方法 : 插入式

壳体特性

  • 外壳材料 : PBT GF

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 实现 Zhaga 兼容性 : 受到 Zhaga 启发

其他

  • LED 制造商 : Bridgelux, Citizen, CREE, Edison Opto, LG, Lumileds, Luminus, Osram, Panasonic, Samsung, Seoul Semi
