产品类型特性

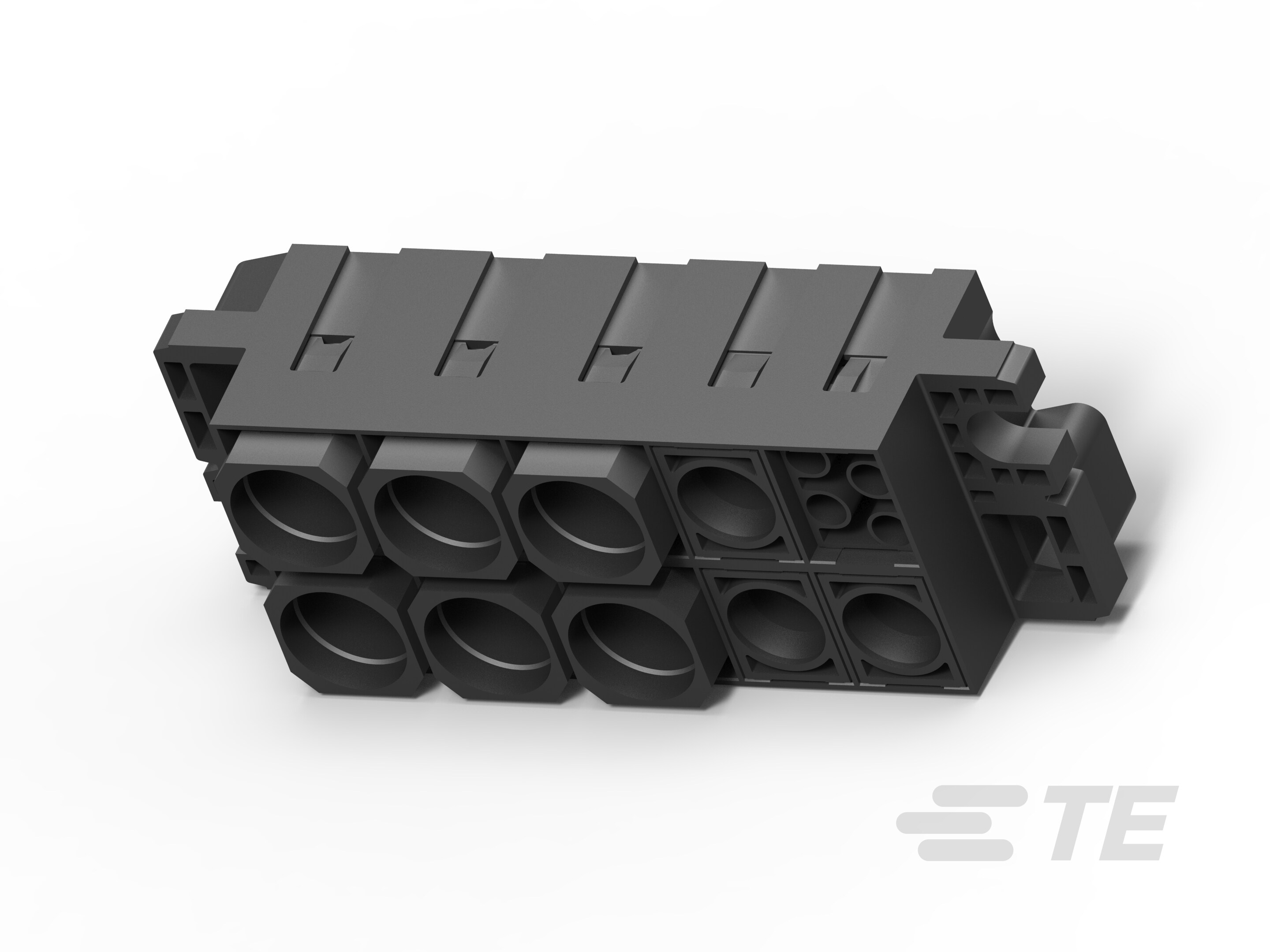

  • 产品类型 : 连接器组件

  • 壳体类型 : 插头

  • Connector System : 线到面板, 线到面板

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 端子类型 : 插针

结构特性

  • Number of Positions : 10

  • 行数 : 2

  • 行间距 : 21 mm [ .827 in ]

接触件特性

  • 端子保持力 : 带有

  • 端子设计 : Wire-to-Panel

端接特性

  • 线缆端接方法 : 压接

  • 电线类型 : 绞线

  • 线缆类型 : 绞线

机械附件

  • 面板安装特性类型 : 螺丝安装

  • 面板安装特性 : 带有

  • 连接器安装类型 : Panel

  • 接合对准 : 带有

  • 接合对准类型 : 盲配

壳体特性

  • Centerline (Pitch) : 250 mm [ 9.84 in ]

  • UL 防火等级 : UL 94V-0

  • 壳体颜色 : 黑色

  • 外壳材料 : 聚酯 GF

  • 出线角度 : 直式

  • 壳体种类 : 标准外形

尺寸

  • 长度 : 120 mm [ 4.724 in ]

  • 高度 : 42 mm [ 1.654 in ]

  • 宽度 : 37.6 mm [ 1.48 in ]

  • 面板厚度 : 1.5 – 1.78 mm [ .59 – .7 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

  • 密封状态 : 不密封

  • 屏蔽 :

操作/应用

  • Circuit Application : Power

识别标记

  • 电路识别特性 : 不带

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • 经 VDE 测试 :

  • UL 等级 : 已认证

  • 机构/标准号码 : UL 1977

包装特性

  • 封装方法 :
