2209520-6

Housing for Female Terminals, Wire-to-Board / Wire-to-Device, 46 Position, .15 in [3.8 mm] Centerline, Sealable, Black, MCON Interconnection System

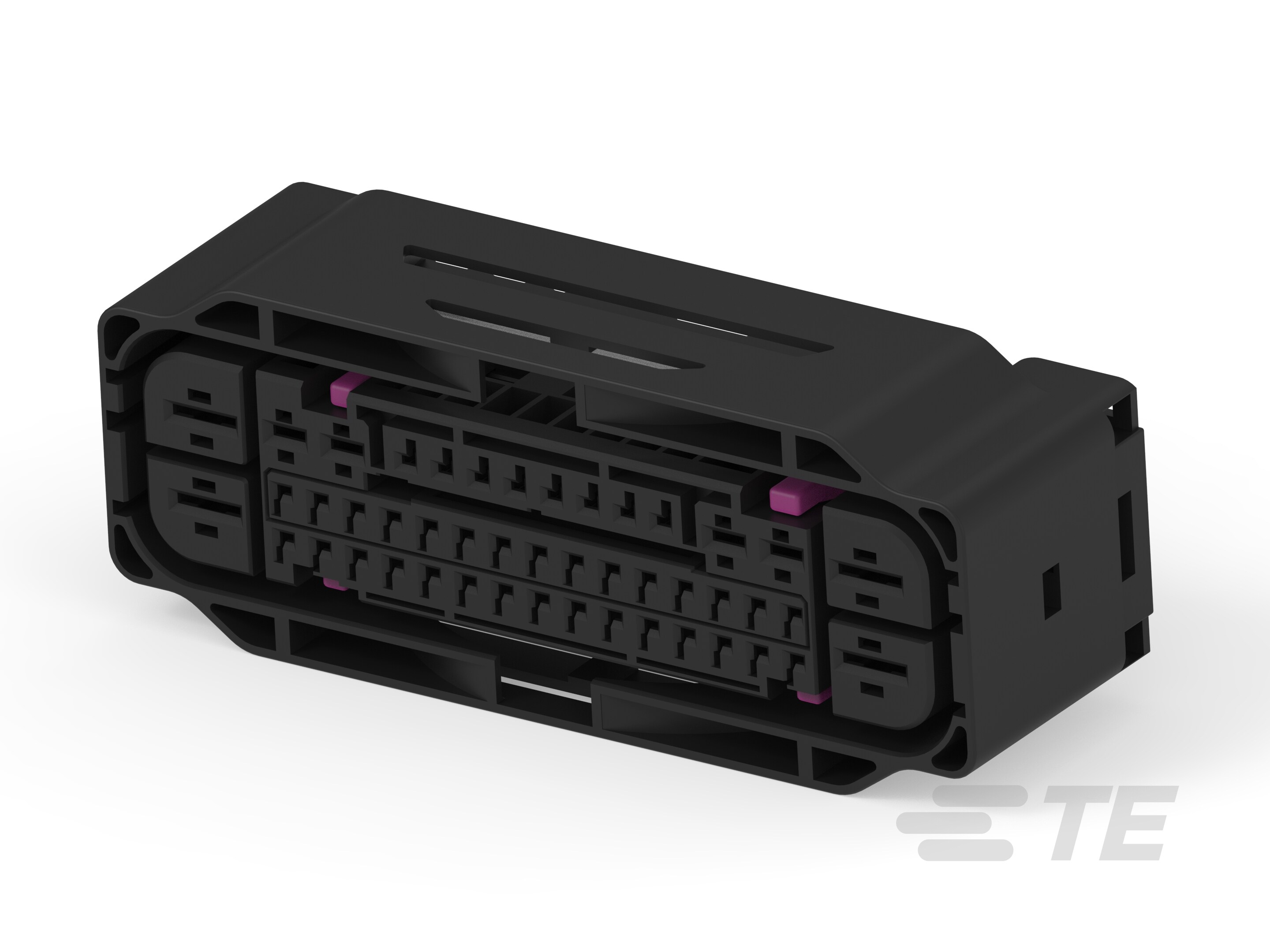

46POS. REC HOUSING ASSY-2209520-6

2209520-6

Housing for Female Terminals, Wire-to-Board / Wire-to-Device, 46 Position, .15 in [3.8 mm] Centerline, Sealable, Black, MCON Interconnection System

    • MCON Interconnection System
  • TE 内部编号 2209520-6
  • TE 内部产品描述 46POS. REC HOUSING ASSY

  • 连接器系统 : 线到板, 线到设备

  • 位数 : 46

  • 连接器和壳体类型 : 母端子护套

  • 中心线（间距） : 3.8 mm [ .15 in ]

  • 可密封 : 是

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器形状 : 矩形

  • 连接器系统 : 线到板, 线到设备

  • 连接器和壳体类型 : 母端子护套

  • 可密封 : 是

  • 主要锁定特性 : 外壳集成

  • 混合型连接器 : 是

结构特性

  • 位数 : 46

  • 行数 : 2, 3

主体特性

  • 出线角度 : 180°, 90°

  • 主要产品颜色 : 黑色

  • 连接器和键控代码 : A

接触件特性

  • 端子类型 : 母端

  • 端子大小 : 1.2mm, 2.8K, 4.8K

  • 对接公端宽度 (mm): 1.2, 4.8

  • 对接公端宽度 (in): .047, .189

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • 连接器安装类型 : 电缆安装（自由悬挂）

  • 端子位置保证 : 是

壳体特性

  • 外壳材料 : PBT GF

  • 中心线（间距） : 3.8 mm [ .15 in ]

尺寸

  • 产品长度 : 90.5 mm [ 3.56 in ]

  • 产品宽度 : 35 mm [ 1.378 in ]

使用环境

  • 工作温度（最大值） (°C): 70, 75, 80, 85, 90, 100, 105, 110, 120, 125

  • 工作温度（最大值） (°F): 158, 167, 176, 185, 194, 212, 221, 230, 248, 257

  • 工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • 保护等级 : IP6K9K

其他

  • 能够保证连接器位置 : 是

  • 可维修 : 是
