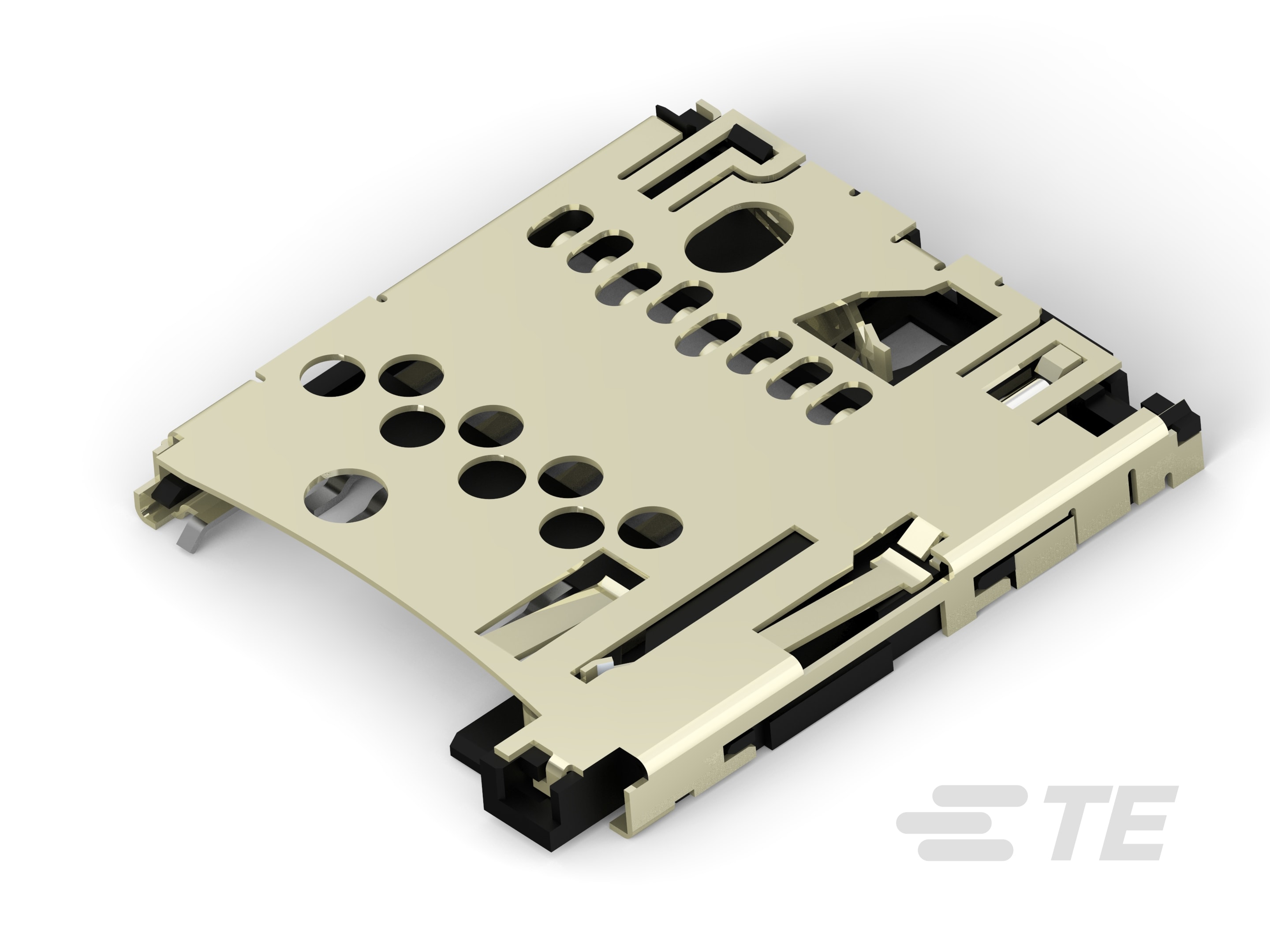

2201778-1

SD Card Connectors, Micro Secure Digital Compatible Card, 8 Position, .04 in [1.1 mm] Centerline, Right Angle, -22 – 221 °F [-30 – 105 °C]

MICRO SD PUSH PUSH LOW PROFILE TYPE-2201778-1

2201778-1

SD Card Connectors, Micro Secure Digital Compatible Card, 8 Position, .04 in [1.1 mm] Centerline, Right Angle, -22 – 221 °F [-30 – 105 °C]

  • TE 内部编号 2201778-1
  • TE 内部产品描述 MICRO SD PUSH PUSH LOW PROFILE TYPE

  • 兼容卡 : 微型安全数字

  • 位数 : 8

  • 中心线（间距） : 1.1 mm [ .04 in ]

  • PCB 安装方向 : 直角

  • 工作温度范围 : -30 – 105 °C [ -22 – 221 °F ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和端子端接到 : 印刷电路板

  • 兼容卡 : 微型安全数字

结构特性

  • 行数 : 1

  • 位数 : 8

  • PCB 安装方向 : 直角

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 端子额定电流（最大值） (A): .5

  • 端子基材 : 铜合金

  • PCB 端子端接区域电镀材料 : 镀金

  • 端子底板材料 : 镍

  • 端子接触部电镀材料 : 金

  • 端子布局 : 直插式

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • 连接器安装类型 : 板安装

壳体特性

  • 外壳材料 : LCP（液晶聚合物）

  • 外壳材料 : 铜合金

  • 中心线（间距） : 1.1 mm [ .04 in ]

尺寸

  • PCB 的外形高度 : 1.65 mm [ .065 in ]

使用环境

  • 工作温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 卷带包装, 卷带包装
