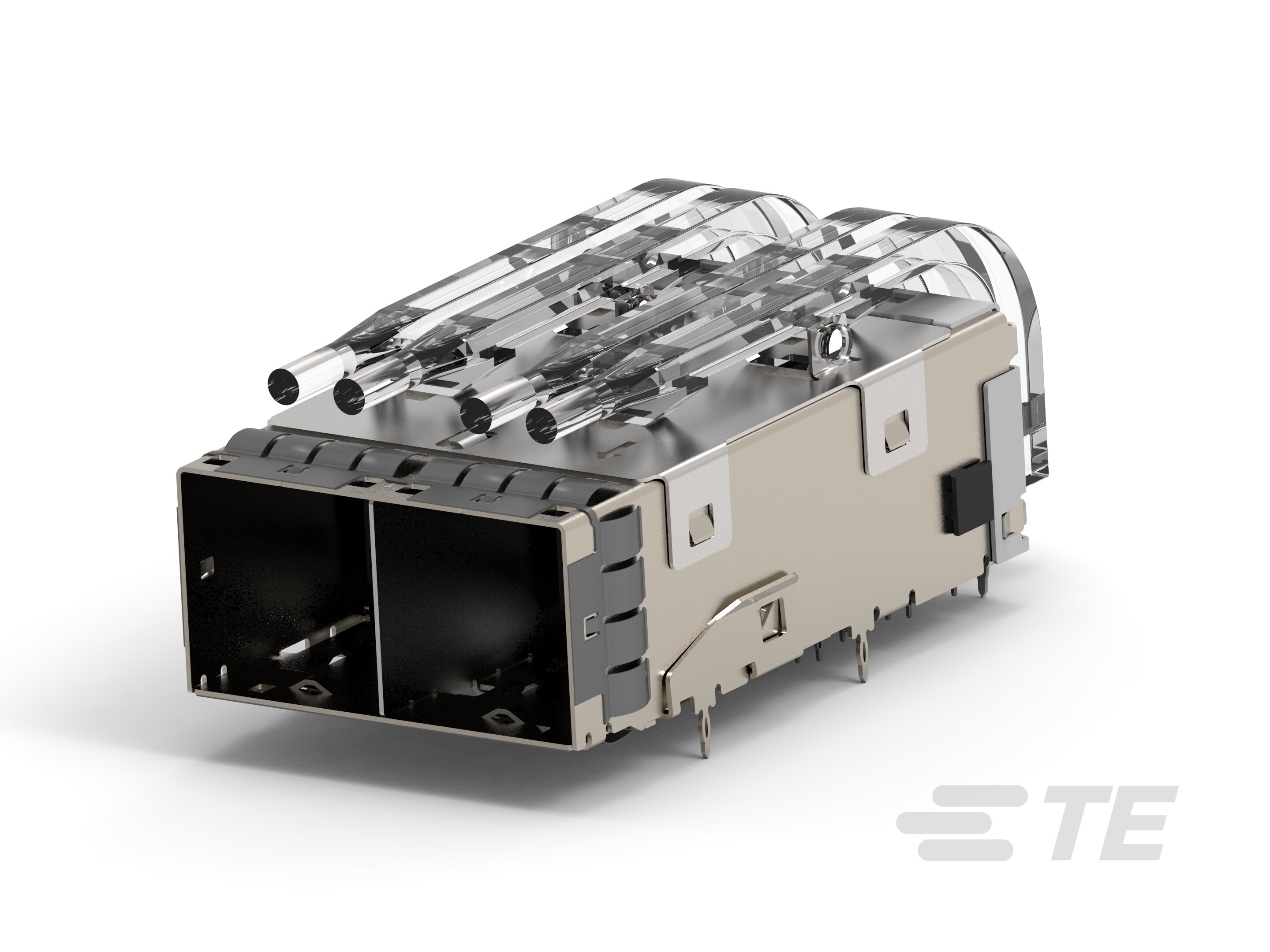

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 外壳 : 带有

  • Connector System : 缆到板

  • 连接器和端子端接到 : 印刷电路板

  • 产品分组 : Mini-SAS HD

  • 产品类型 : 母端组件

  • 连接器种类 : 母端

  • 连接器类型 : Mini-SAS HD

结构特性

  • PCB 安装方向 : 直角

  • 可堆叠 :

  • 端口数量 : 2

  • 行数 : 2

  • 键控 :

  • Number of Positions : 72

接触件特性

  • 端子基材 : 铜合金

端接特性

  • PCB 端接 : 通孔 - 免焊连接

  • 端接柱体长度 : 1.64 mm [ .065 in ]

机械附件

  • PCB 安装固定类型 : M2 螺钉

  • PCB 安装固定 : 带有

壳体特性

  • Centerline (Pitch) : .029 mm [ .75 in ]

  • 壳体颜色 : 黑色

  • 外壳材料 : LCP(液晶聚合物)

尺寸

  • PC 板上方高度 : 16.44 mm [ .647 in ]

  • PCB 厚度(建议) : .97 mm [ .038 in ]

使用环境

  • 工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]

  • 高温壳体 :

操作/应用

  • Circuit Application : Signal

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 包装, 盒和托盘

其他

  • 包括的光管 :
