产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

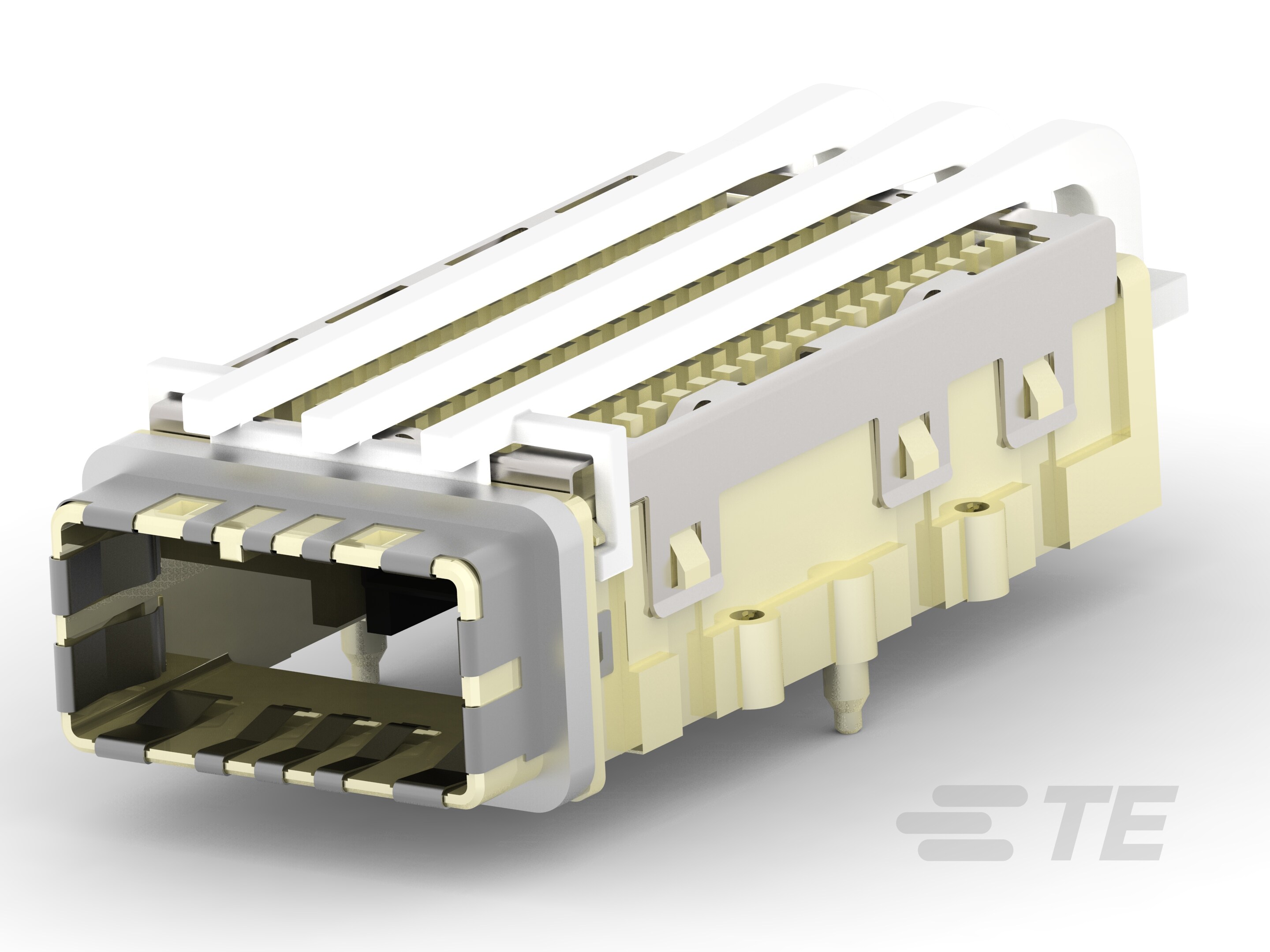

  • 产品类型 : 母端组件

  • 笼子类型 :

  • Connector System : 缆到板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 外形尺寸 : CXP

  • 连接器种类 : 母端

结构特性

  • 端口数量 : 1

  • 端口矩阵配置 : 1 x 1, 1 x 1

  • 光管配置 : 定制

  • 光管外形 : 标准

  • Number of Positions : 84

电气特征

  • 数据速率(最大值) (Gb/s): 125

主体特性

  • 笼子电镀材料 : 镍打底镀锡

  • 电镀材料 : 镍打底镀锡

接触件特性

  • 端子基材 : 铜合金

  • Contact Current Rating (Max) (A): .5

  • 端子接触部电镀材料 : 钯镍打底镀金或镀薄金

端接特性

  • 印刷电路板端接方法 : 通孔 - 免焊连接

  • 边框安装方式 : 穿通边框

机械附件

  • PCB 安装方式 : 单侧

  • 连接器安装类型 : 板安装

壳体特性

  • Centerline (Pitch) : .031 mm [ .8 in ]

  • 外壳材料 : LCP(液晶聚合物)

尺寸

  • PCB 厚度(建议) : 1.57 mm [ .062 in ]

  • 外形高度 : 16.37 mm [ .644 in ]

使用环境

  • 工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • Circuit Application : Signal

  • 适用于 : CXP 电缆组件

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 托盘, 盒和托盘

其他

  • 包括的光管 :

  • EMI 遏制特性类型 : 弹性密封圈
