特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接类型 : MCIS, MHF, u.fl

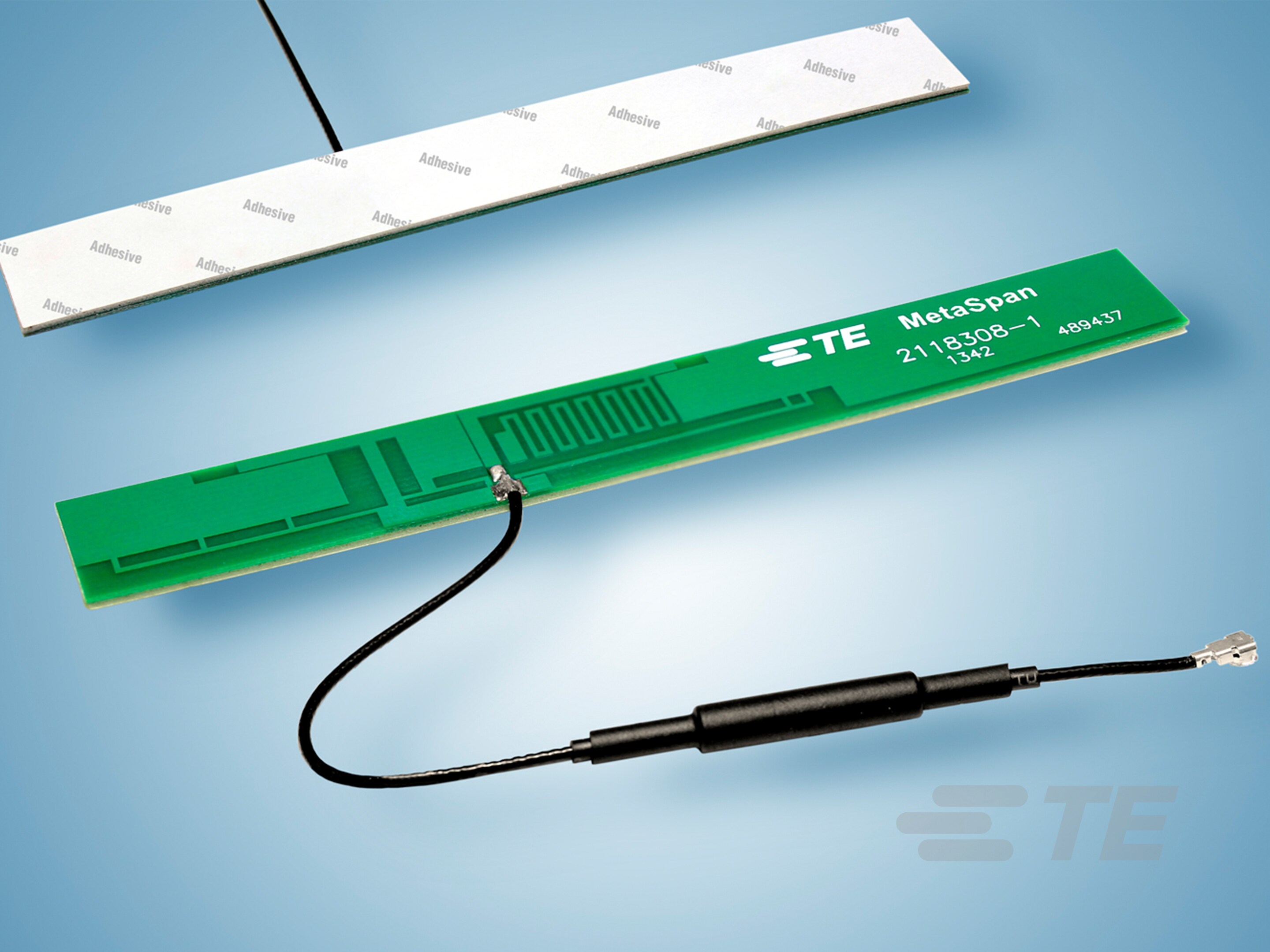

  • 产品类型 : 天线

结构特性

  • Bands : LTE World Band

  • 天线种类 : 嵌入式

  • 天线类型 : PCB

电气特征

  • 阻抗 (Ω): 50

  • VSWR(最大值) : <3:1

信号特征

  • 增益(最大值) (dB): 3.9

  • 频段 (MHz): 1710 – 1880, 1850 – 1990, 1920 – 2170, 2300 – 2700, 698 – 960, 824 – 894, 868 – 870, 880 – 960

主体特性

  • 重量 : 4.2 g [ 0.1482 oz ]

机械附件

  • 安装方式 : 粘合剂

  • 极化 : 线性

  • 地区 : 全球, 欧盟, 美洲

尺寸

  • 同轴电缆长度 : 120 mm [ 4.724 in ]

  • 长度 : 110 mm [ 4.33 in ]

  • 宽度 : 14 mm [ 0.551 in ]

  • 高度 : .02 mm [ 0.052 in ]

使用环境

  • 应用(按地区) : CDMA - 美洲 - 1850 – 1990 MHz, CDMA - 美洲 - 824 – 894 MHz, GSM - 欧盟 - 1710 – 1880 MHz, GSM - 欧盟 - 880 – 960 MHz, GSM - 美洲 - 1850 – 1990 MHz, GSM - 美洲 - 824 – 894 MHz, ISM - 698 – 960 MHz, ISM - EU - 868 – 870 MHz, LTE - 全球 - 1920 – 2170 MHz, LTE - 欧盟 - 1710 – 1880 MHz, LTE - 欧盟 - 880 – 960 MHz, LTE - 美洲 - 824 – 894 MHz, LTE 全频段 - 2300 – 2700 MHz, LTE 全频段 - 698 – 960 MHz, UMT - 全球 - 1920 – 2170 MHz, ZigBee - 欧盟 - 868 – 870 MHz

操作/应用

  • 无线标准 : LTE、UMTS、美国双频段、欧盟三频段和 WCDMA

行业标准

  • 无线应用 : CDMA 1900, CDMA 850, GSM 1800, GSM 900, GSM, ISM, LTE, UMTS, ZigBee

包装特性

  • 封装方法 : 袋/盒
