2118060-3

PCB Antenna, Dual Band, Wi-Fi, Internal/Embedded Mount, Adhesive, U.FL / UMCC / MHF, Omnidirectional, Single Port, Gain 0 < 3 dBi

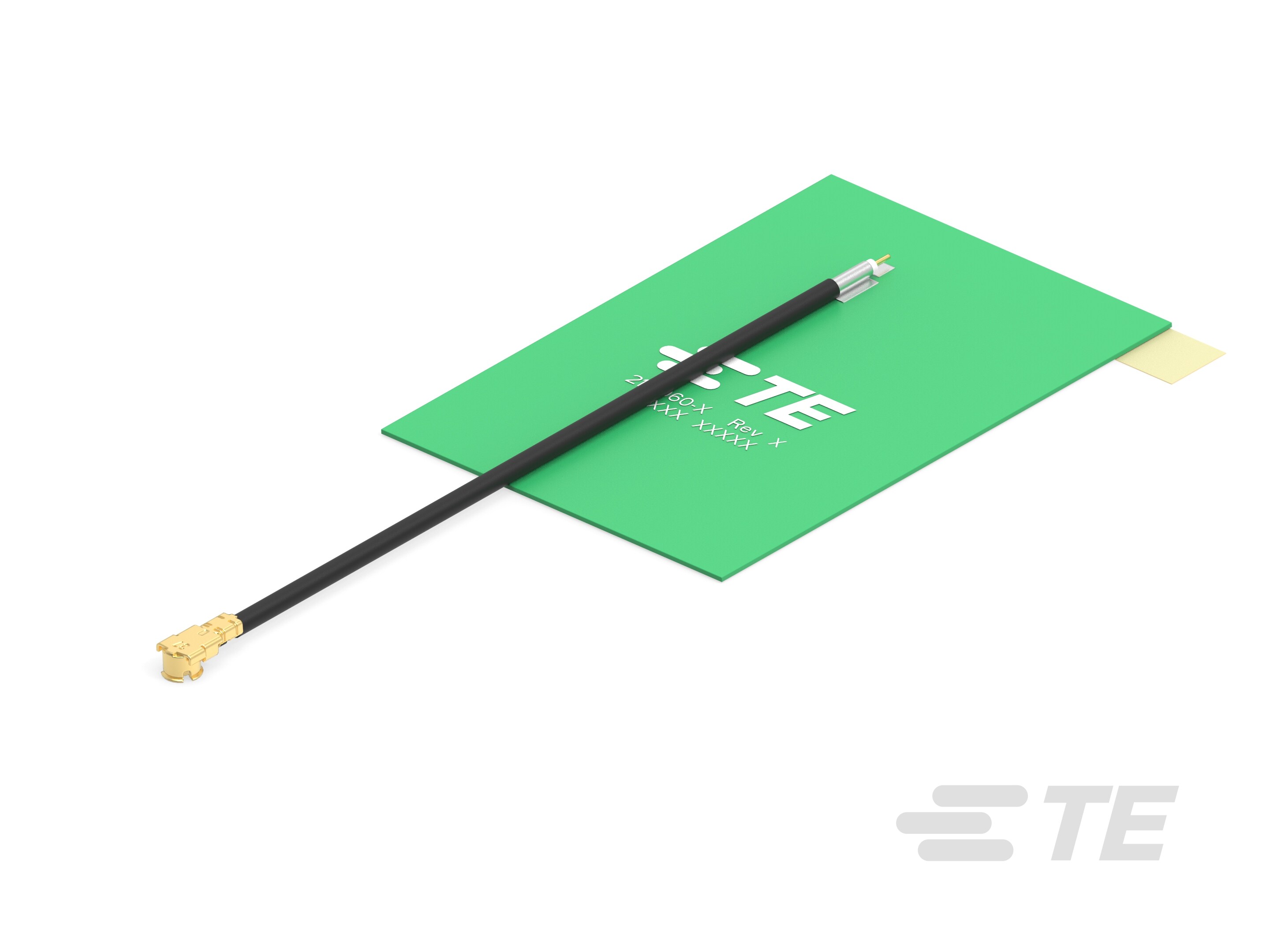

DUAL BAND ANTENNA ASSEMBLY W/80MM CABLE-2118060-3

2118060-3

PCB Antenna, Dual Band, Wi-Fi, Internal/Embedded Mount, Adhesive, U.FL / UMCC / MHF, Omnidirectional, Single Port, Gain 0 < 3 dBi

  • TE 内部编号 2118060-3
  • TE 内部产品描述 DUAL BAND ANTENNA ASSEMBLY W/80MM CABLE

  • 无线应用 : Wi-Fi, Zigbee, 蓝牙

  • 安装位置 : 内部/嵌入式

  • 安装类型 : 粘贴

  • 频率类别 : 2400 – 5950

  • 天线类型 : PCB

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 天线端接 : MHF, MHF1, U.FL, UMCC

  • 天线产品类型 : 天线

结构特性

  • 安装位置 : 内部/嵌入式

  • 天线类型 : PCB

  • 频带类型 : 双频段

  • 端口配置 : 单端口

  • 天线种类 : 薄型 PCB

电气特征

  • 阻抗 (Ω): 50

  • VSWR（最大值） : <3:1

  • 天线操作 : 无源

信号特征

  • 频率类别 : 2400 – 5950

  • 峰值增益 (dBi): 0 < 3

  • 增益（最大值） (dB): 2

主体特性

  • 产品重量 : 3.3 g [ .116 oz ]

机械附件

  • 安装类型 : 粘贴

  • 极化 : 线性

尺寸

  • 产品高度 : .3 mm [ .012 in ]

  • 产品长度 : 29.71 mm [ 1.165 in ]

  • 产品宽度 : 41.24 mm [ 1.624 in ]

  • 电缆长度 : .08 m [ .26 ft ]

操作/应用

  • 方向性 : 全方向

  • 无线标准 : 802.11 a/b/g/n、WiMAX、蓝牙和 ZigBee

行业标准

  • 无线应用 : Wi-Fi, Zigbee, 蓝牙

  • 主要应用 : Wi-Fi

产品供货情况

  • 适用区域 : 全球, 全球

包装特性

  • 封装方法 : 袋和盒

其他

  • 精度级别 : 标准
