特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。

产品类型特性

  • 连接类型 : MCIS, MHF, u.fl

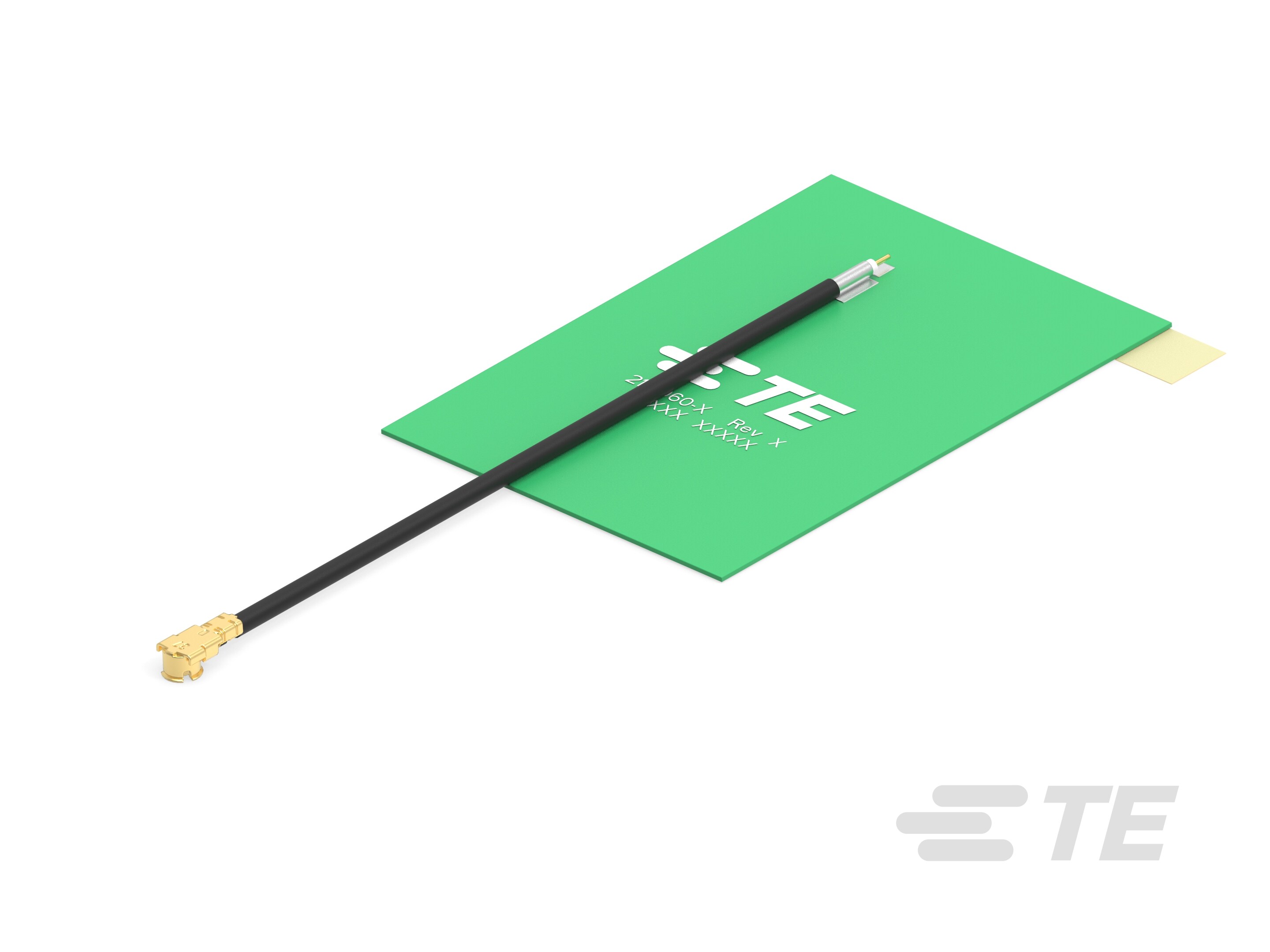

  • 产品类型 : 天线

结构特性

  • Bands : Dual Band

  • 天线种类 : 嵌入式

  • 天线类型 : 薄型 PCB

电气特征

  • 阻抗 (Ω): 50

  • VSWR(最大值) : <3:1

信号特征

  • 增益(最大值) (dB): 2

  • 频段 (MHz): 2300 – 3800, 2400 – 2483.5, 5150 – 5875

主体特性

  • 重量 : 3.3 g [ 0.116 oz ]

机械附件

  • 安装方式 : 粘合剂

  • 极化 : 线性

  • 地区 : 全球(按通道), 全球(按频段)

尺寸

  • 同轴电缆长度 : 350 mm [ 13.78 in ]

  • 长度 : 29.591 mm [ 1.165 in ]

  • 宽度 : 41.24 mm [ 1.624 in ]

  • 高度 : .304 mm [ .012 in ]

使用环境

  • 应用(按地区) : Wi-Fi - 全球 - 2400 – 2483.5 MHz, Wi-Fi - 全球(按通道)- 5150 – 5875 MHz, WLAN - 全球 - 2400 – 2483.5 MHz, WLAN - 全球(按通道)- 5150 – 5875 MHz, ZigBee - 全球 - 2400 – 2483.5 MHz, 蓝牙 - 全球 - 2400 – 2483.5 MHz

操作/应用

  • 无线标准 : 802.11 a/b/g/n、WiMAX、蓝牙和 ZigBee

行业标准

  • 无线应用 : Wi-Fi, WiMAX, WLAN, ZigBee, 蓝牙

包装特性

  • 封装方法 : 袋/盒
