2098067-6

Housing for Female Terminals, Wire-to-Board / Wire-to-Device, 26 Position, Generation Y Connector System

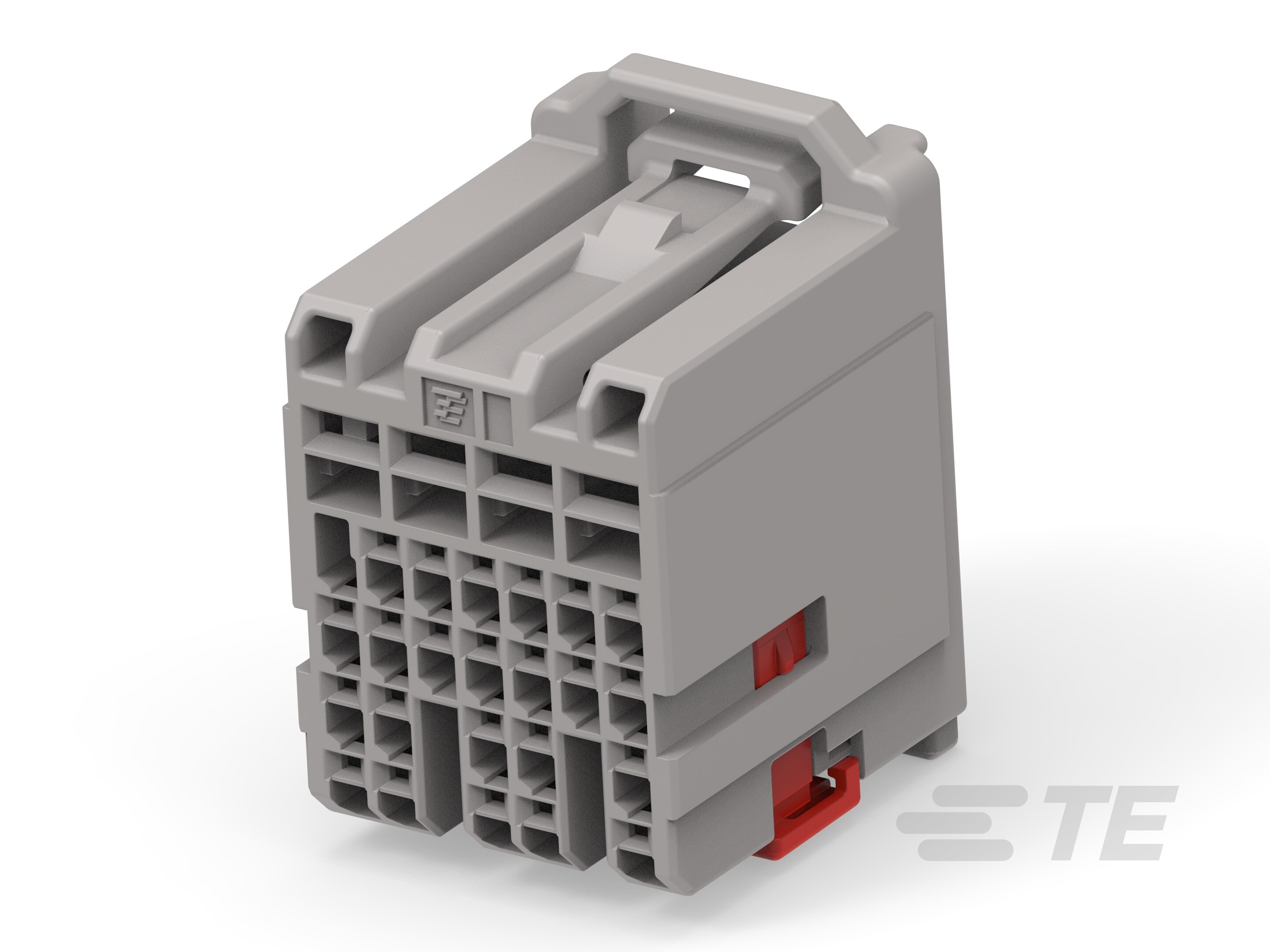

Plug Assembly, Hybrid, BCM, B2, F Key-2098067-6

2098067-6

Housing for Female Terminals, Wire-to-Board / Wire-to-Device, 26 Position, Generation Y Connector System

    • Generation Y Connector System
  • TE 内部编号 2098067-6
  • TE 内部产品描述 Plug Assembly, Hybrid, BCM, B2, F Key

  • 连接器系统 : 线到板, 线到设备

  • 位数 : 26

  • 连接器和壳体类型 : 母端子护套

  • 中心线（间距） (mm): 2.54, 4.6

  • 中心线（间距） (in): .1, .181

  • 可密封 : 否

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

使用说明书

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器形状 : 矩形

  • 连接器系统 : 线到板, 线到设备

  • 连接器和壳体类型 : 母端子护套

  • 可密封 : 否

  • 主要锁定特性 : 外壳集成

  • 混合型连接器 : 是

结构特性

  • 位数 : 26

  • 行数 : 5

  • 空白孔位 : 11, 4

主体特性

  • 出线角度 : 180°

  • 主要产品颜色 : 灰色

  • 连接器和键控代码 : B2

接触件特性

  • 端子类型 : 母端

  • 端子大小 : .64mm, 2.8mm

  • 对接公端宽度 (mm): .64, 2.8

  • 对接公端宽度 (in): .025, .11

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • 应力消除 : 不带

  • 连接器安装类型 : 电缆安装（自由悬挂）

  • 端子位置保证 : 是

壳体特性

  • 外壳材料 : PBT GF

  • 中心线（间距） (mm): 2.54, 4.6

  • 中心线（间距） (in): .1, .181

尺寸

  • 行间距 : 6 mm [ .236 in ]

  • 产品长度 : 25.2 mm [ .992 in ]

  • 产品宽度 : 20.3 mm [ .799 in ]

  • 连接器高度 : 31.3 mm [ 1.232 in ]

使用环境

  • 工作温度（最大值） (°C): 70, 75, 80, 85

  • 工作温度（最大值） (°F): 158, 167, 176, 185

  • 工作温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • 与机构/标准产品兼容 : GMW191

包装特性

  • 封装方法 : 包装

  • 封装数量 : 1

其他

  • 能够保证连接器位置 : 否

  • 可维修 : 是
