特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

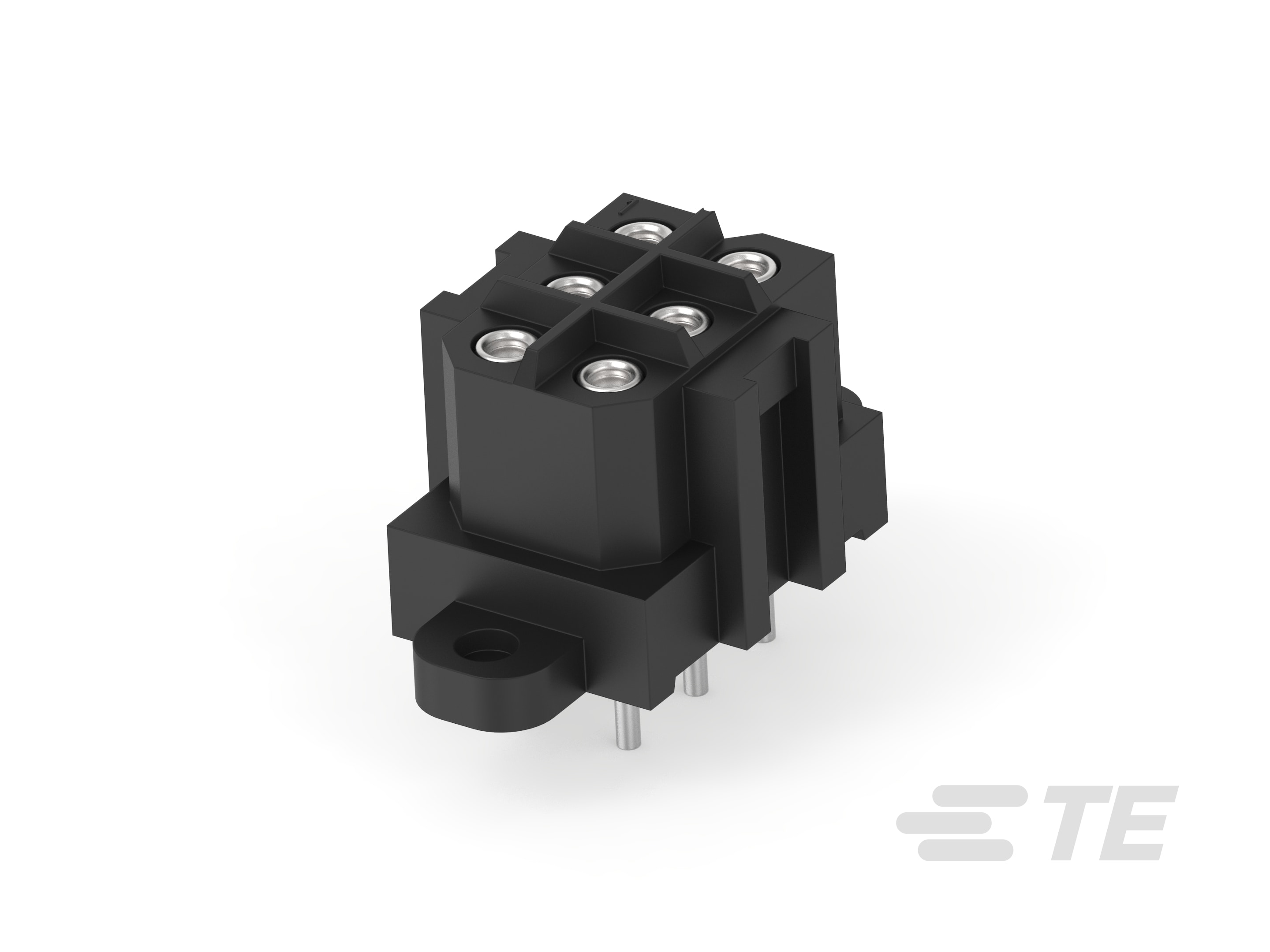

产品类型特性

  • 带罩 :

  • 产品类型 : 连接器

  • 连接器种类 : 插头

  • Connector System : 线到板

  • 行间距 : 5 mm [ .197 in ]

  • 连接器和端子端接到 : 印刷电路板

  • 连接器类型 : 公端

  • 盒内安装 :

结构特性

  • 连接器配置 : 方栅

  • PCB 安装方向 : 垂直

  • Number of Positions : 6

  • 行数 : 3

电气特征

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

接触件特性

  • 端子电镀材料 :

  • Contact Current Rating (Max) (A): 7.5

  • 尾部电镀厚度 : 3.81 µm [ 150 µin ]

  • 尾部电镀材料 :

  • 端子类型 : 插座

  • 端子传导(典型值) : 信号(数据)

  • 端子布局 : 矩阵

端接特性

  • PCB 板端接方法 : 通孔 - 焊接

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 极化

  • 接合固定 : 带有

  • 接合固定类型 : 插销锁

  • PCB 安装固定 : 带有

  • PCB 安装固定类型 : 安装孔, 安装孔

  • 端子定位力 : 带有

壳体特性

  • Centerline (Pitch) (in): .197

  • 外壳材料 : 尼龙

  • 壳体颜色 : 红色

尺寸

  • 尾部长度 : 4.6 mm [ .181 in ]

  • PCB 厚度(建议) : 1.6 mm [ .063 in ]

  • 宽度 (mm): 15.49

  • 高度 (mm): 14.35

  • 长度 (mm): 27.69

使用环境

  • 工组温度范围 : -55 – 130 °C [ -67 – 266 °F ]

操作/应用

  • 适用于 : 母端护套

行业标准

  • UL 易燃性等级 : UL 94V-0

  • UL 文件号 : E28476

  • CSA 文件号 : LR16455

  • 经 VDE 测试 :

  • UL 等级 : 已认证, 获得认可

  • 机构/标准 : CSA, UL

包装特性

  • 封装方法 :

  • 封装数量 : 98
