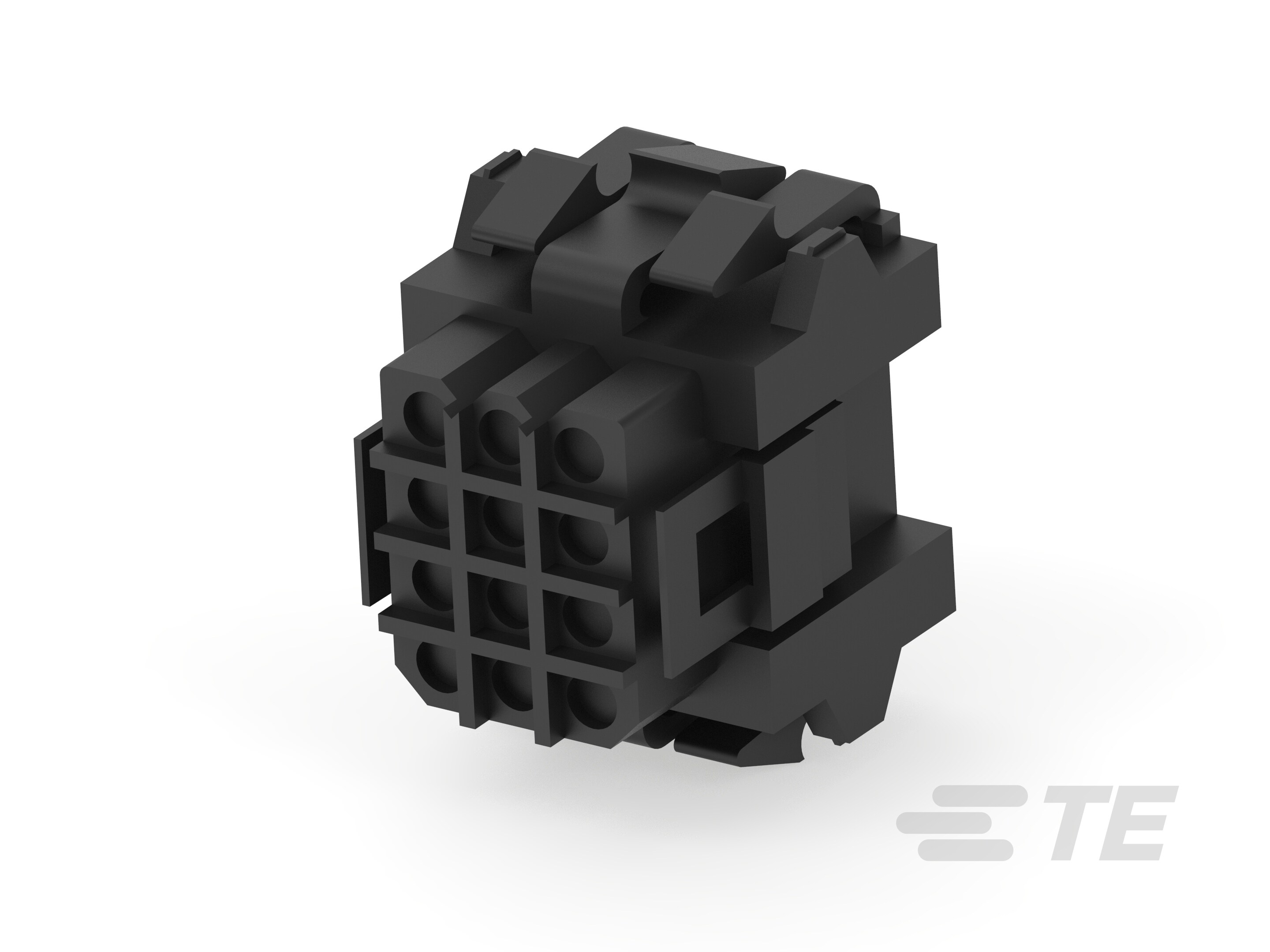

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Connector System : 线到板, 线到线, 线到面板, 线到面板

  • 行间距 : 5 mm [ .197 in ]

  • 连接器种类 : 插头

  • 连接器和端子端接到 : 印刷电路板, 电线和电缆

  • 连接器类型 : 护套

  • 产品类型 : 连接器

  • 电线类型 : 绞线

  • 线缆类型 : 分离式导线

结构特性

  • 连接器配置 : 方栅

  • Number of Positions : 12

  • 行数 : 4

电气特征

  • 工作电压 (VDC): 600

  • 工作电压 (VAC): 600

接触件特性

  • 端子类型 : 插座

  • 端子布局 : 矩阵

机械附件

  • 面板安装特性类型 : 锁闩

  • 面板安装特性 : 带有

壳体特性

  • Centerline (Pitch) : 5 mm [ .197 in ]

  • 外壳材料 : 尼龙

  • 壳体颜色 : 红色

尺寸

  • 面板厚度 : .03 – .09 in, .76 – 2.29 mm

使用环境

  • 工组温度范围 : -55 – 130 °C [ -67 – 266 °F ]

操作/应用

  • 适用于 : 公端, 母端护套

行业标准

  • 经 VDE 测试 :

  • CSA 文件号 : LR16455

  • UL 易燃性等级 : UL 94V-0

  • UL 等级 : 已认证, 获得认可

  • 机构/标准 : CSA, UL

  • UL 文件号 : E28476

包装特性

  • 封装数量 : 1

  • 封装方法 : 包装
