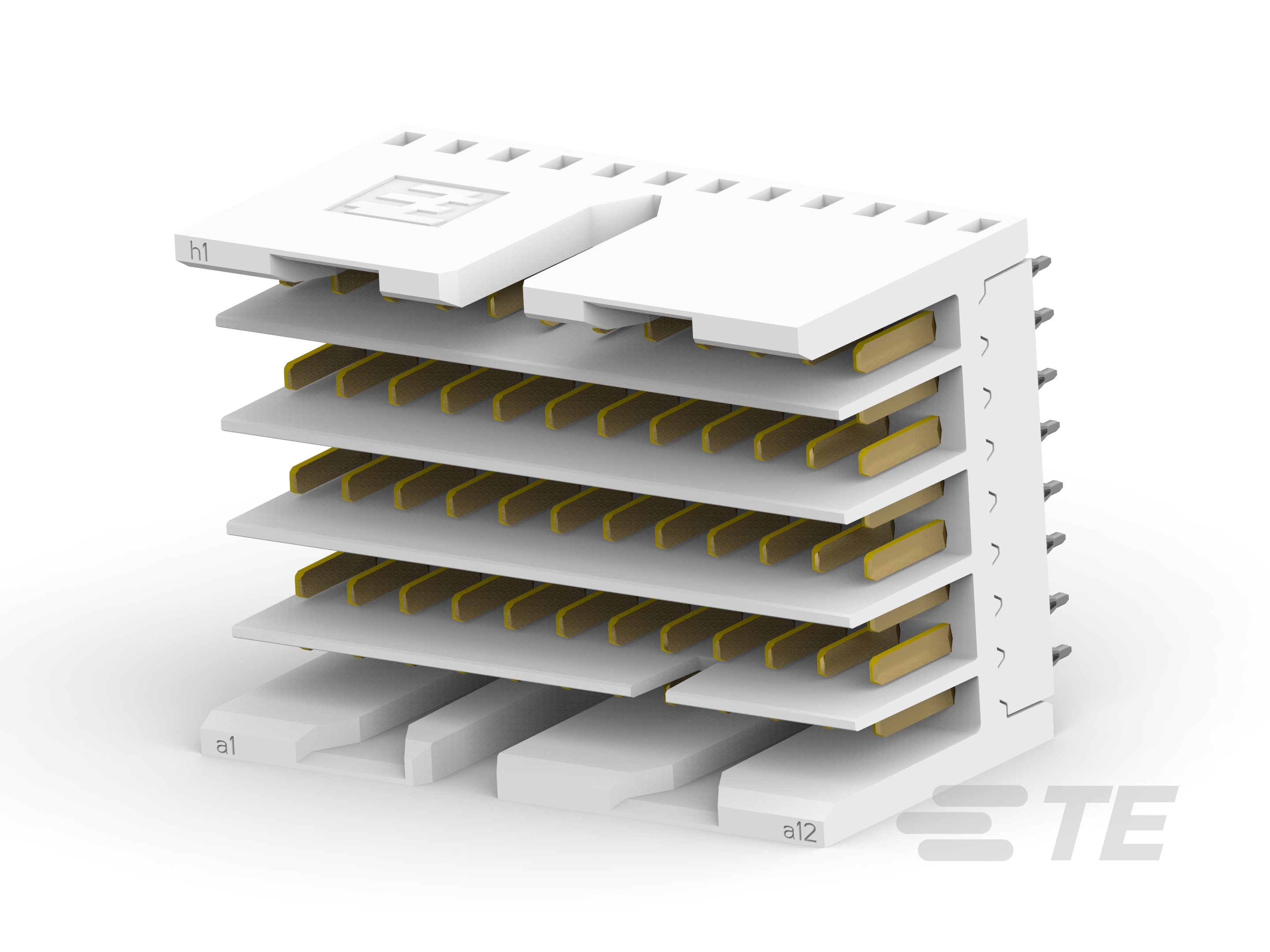

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和端子端接到 : 印刷电路板

  • 连接器系统 : 板对板

  • PCB 连接器组件类型 : PCB 安装接头

  • 护罩种类 : 不带罩

  • 背板模块类型 : 中心

结构特性

  • 信号位置数量 : 192

  • 可堆叠 :

  • 线对数量 : 96

  • 位数 : 192

  • 行数 : 8

  • 列数 : 12

  • PCB 安装方向 : 垂直

  • 每列的对数 : 8

电气特征

  • 工作电压 (VAC): 30

  • 阻抗 (Ω): 30

主体特性

  • 主要产品颜色 : 土黄色

  • 屏蔽材料 : 铜合金

接触件特性

  • 端子基材 : 铜合金

  • PCB 端子端接区域电镀材料 :

  • 端子底板材料 :

  • 端子形状和构造 : 双梁, 双梁

  • 端子类型 : 插针

  • PCB 端子端接区域电镀材料厚度 : .5 – 2.5 µm [ 20 – 100 µin ]

  • 端子额定电流(最大值) (A): .5

端接特性

  • PCB 端接方法 : 通孔 - 免焊连接

  • 端接柱体和尾部长度 : 1.6 mm [ .493 in ]

机械附件

  • PCB 安装固定类型 : 作用/符合标准的尾

  • PCB 安装固定 : 带有

  • PCB 安装对准 : 带有

  • 接合固定 : 不带

  • 接合对准 : 带有

  • 接合对准类型 : 极化, 极化

  • 导轨硬件 : 不带

壳体特性

  • 外壳材料 : LCP(液晶聚合物)

  • 中心线(间距) : 1.45 mm [ .057 in ]

  • 端壁位置 :

  • 有带罩的边数 : 0

尺寸

  • PCB 孔直径 : .4 mm [ .016 in ]

  • PCB 厚度(建议) (mm): 1.2

  • 连接器宽度 : 12.51 mm [ .493 in ]

  • 连接器高度 : 9.5 mm [ .374 in ]

  • 行间距 : 1.25 mm [ .05 in ]

  • 连接器长度 : 17.3 mm [ .681 in ]

使用环境

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : Signal

  • 耐用性等级 (Cycles): 250

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : Tray
