2032440-1

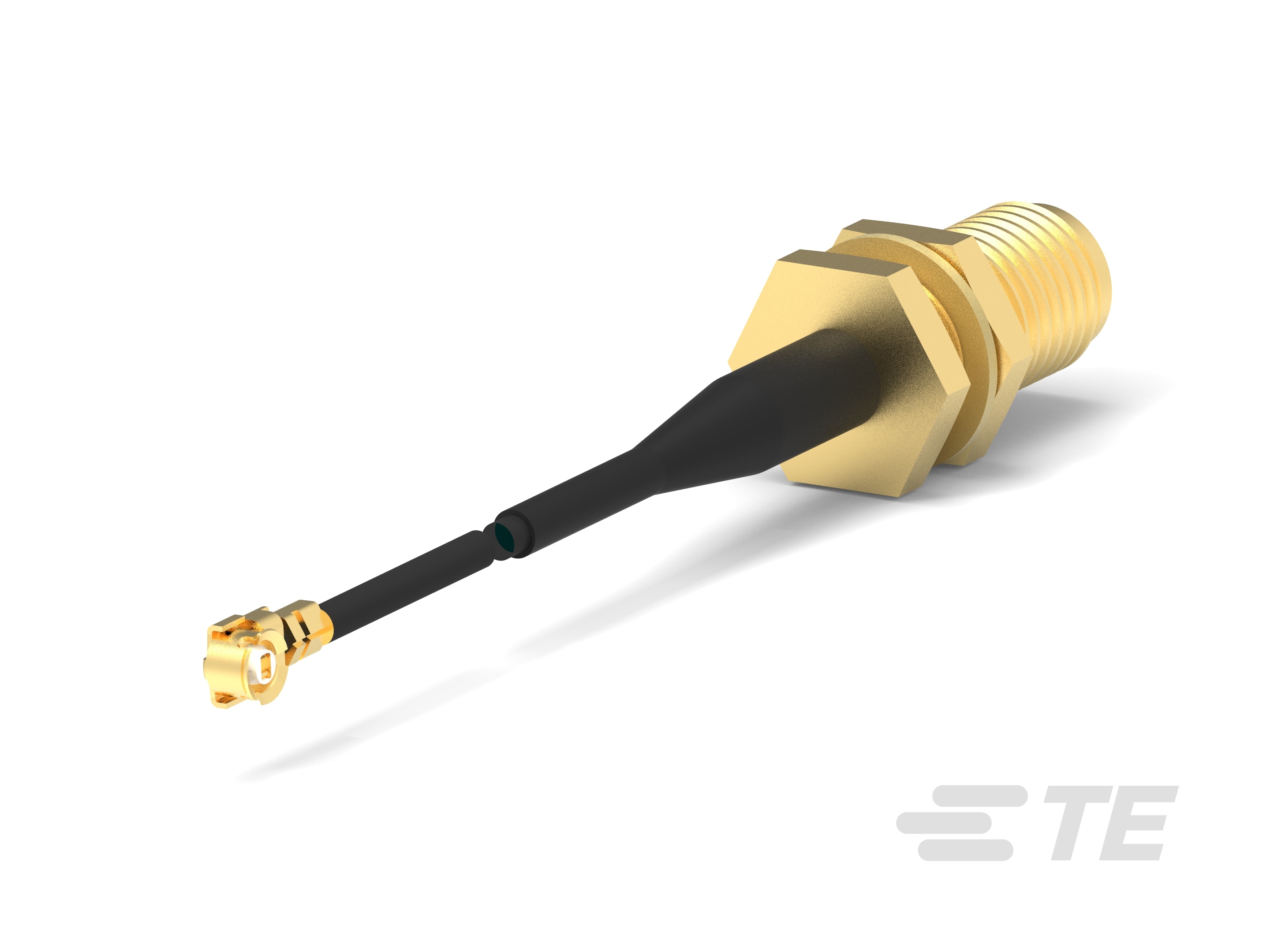

UMCC to SMA Bulkhead Cable Assembly, .66 ft [.2 m], Black Cable, 0 – 9 GHz Operating Frequency, 50 Ω, FEP, .054 in [1.37 mm] Diameter, SMA Jack

C/A, UMCC TO SMA BHD JACK, 1.37MM L200MM-2032440-1

2032440-1

UMCC to SMA Bulkhead Cable Assembly, .66 ft [.2 m], Black Cable, 0 – 9 GHz Operating Frequency, 50 Ω, FEP, .054 in [1.37 mm] Diameter, SMA Jack

    • AMP SMA
      • ,
    • UMCC
  • TE 内部编号 2032440-1
  • TE 内部产品描述 C/A, UMCC TO SMA BHD JACK, 1.37MM L200MM

  • 连接器类型（A 端） : SMA 插座

  • 绝缘套管材料 : FEP

  • 电缆组件长度 : .2 m [ .66 ft ]

  • 电缆颜色 : 黑色

  • 工作温度范围 : -40 – 90 °C [ -40 – 194 °F ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器类型（A 端） : SMA 插座

  • 连接器类型（B 端） : UMCC 插头

  • 线束类型 : UMCC 到 SMA 穿板式

  • 同轴电缆类型 : 1.37mm 同轴

结构特性

  • 外接端数量 : 2

电气特征

  • 工作电压 (VAC): 60

  • 阻抗 (Ω): 50

  • 绝缘电阻 (MΩ): 50

信号特征

  • 传播速度 (%): 70

主体特性

  • 导体材料 : 铜

  • 屏蔽材料 : 铜

  • 屏蔽电镀材料 : 银

  • 绝缘套管材料 : FEP

  • 电缆颜色 : 黑色

  • 应力消除类型 : HST

  • 导体电镀材料 : 银

接触件特性

  • 端子基材 : 磷青铜, 黄铜

  • 中心端子电镀 : 金

机械附件

  • 接合直径 (mm): 2

尺寸

  • 插配高度 (mm): 2.5

  • 电缆外径 : 1.37 mm [ .054 in ]

使用环境

  • 工作温度范围 : -40 – 90 °C [ -40 – 194 °F ]

操作/应用

  • 屏蔽 : 是

  • 工作频率 (GHz): 0 – 9

其他

  • 电介质材料 : FEP

  • 电缆组件长度 : .2 m [ .66 ft ]
