产品类型特性

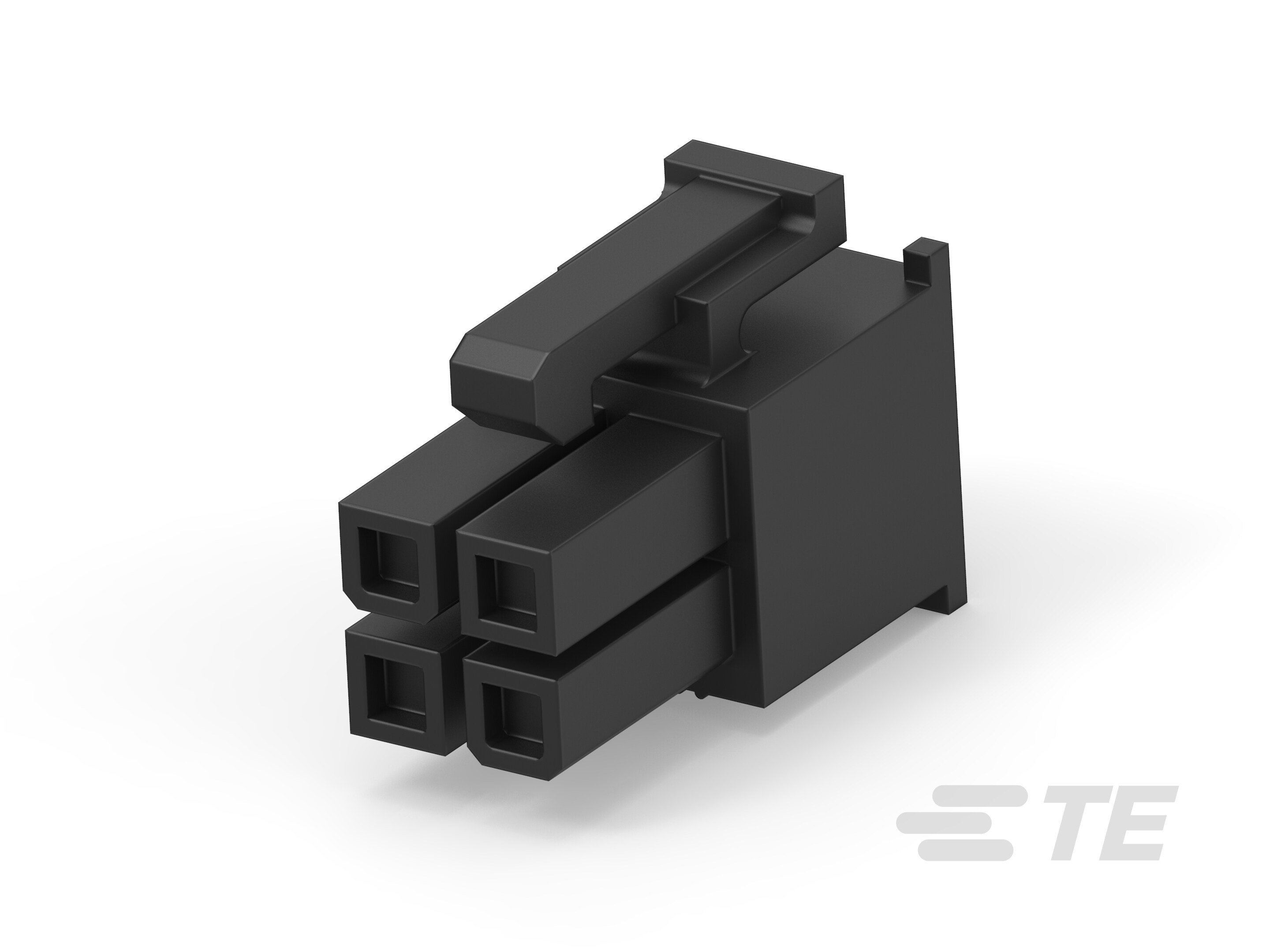

  • 产品类型 : 护套

  • 壳体类型 : 母端, 母端

  • Connector System : 线到线

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 端子类型 : 插座

结构特性

  • Number of Positions : 4

  • 行数 : 2

  • 行间距 : .165 mm [ 4.2 in ]

电气特征

  • 工作电压 (VAC): 600

接触件特性

  • 端子保持力 : Without

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 连接器安装类型 : 电缆安装

壳体特性

  • Centerline (Pitch) : 4.2 mm [ .165 in ]

  • UL 防火等级 : UL 94V-0

  • 壳体颜色 : 黑色

  • 外壳材料 : 尼龙

尺寸

  • 宽度 : 20 mm [ .787 in ]

  • 长度 : 9.6 mm [ .378 in ]

  • 高度 : 11.8 mm [ .464 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • Circuit Application : 电源和信号

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • 机构/标准 : CSA, UL

  • CSA 文件号 : 208567

  • 机构/标准号码 : E28476

  • UL 等级 : 获得认可

包装特性

  • 封装方法 :

  • 封装数量 : 500
