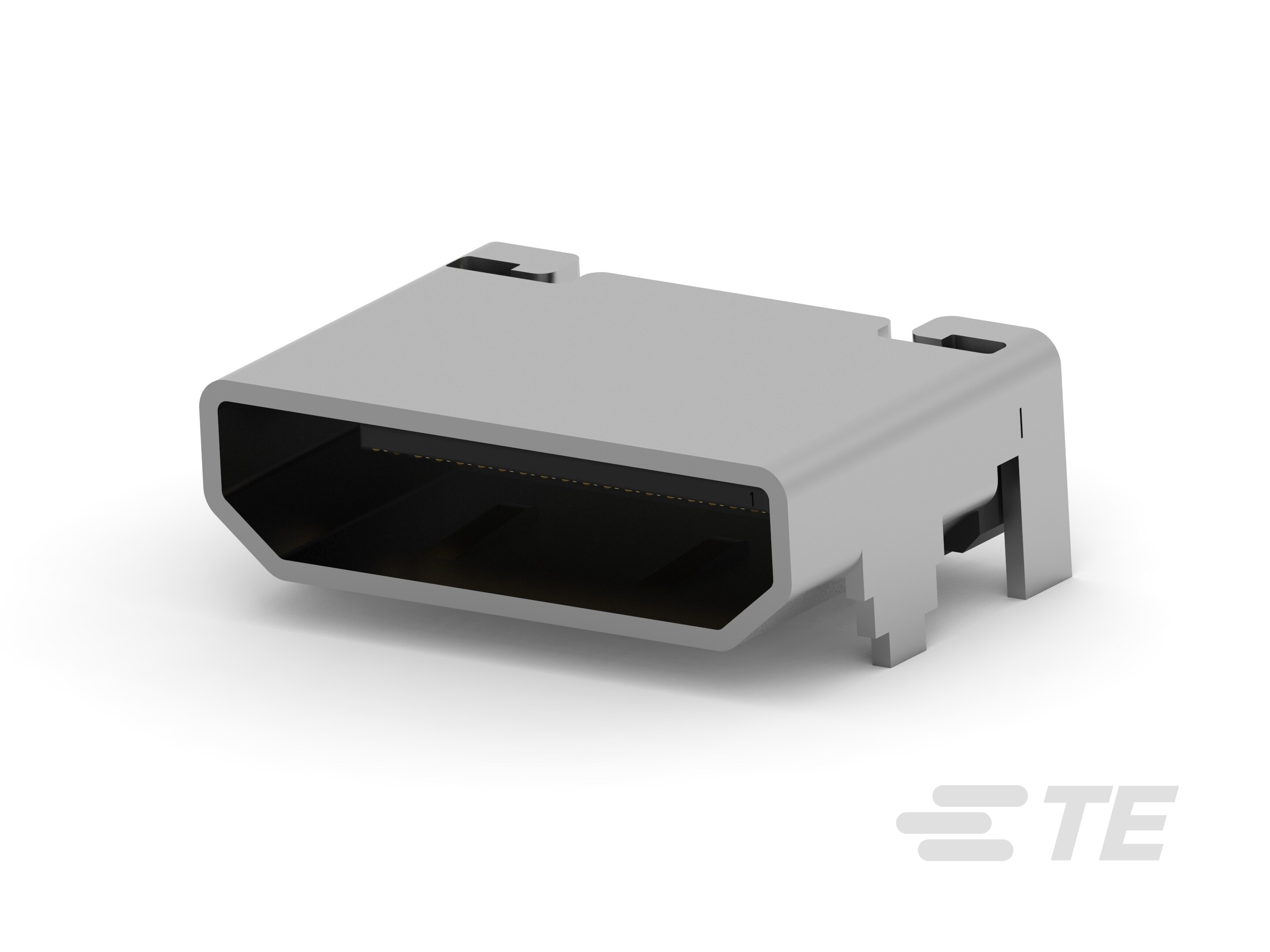

产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器种类 : 母端

  • 尺寸 : Mini

  • 方向 : 直角

  • Connector System : 缆到板

  • 连接器和端子端接到 : 印刷电路板

  • 产品类型 : 连接器

结构特性

  • 堆叠 :

  • 端口数量 : 1

  • Number of Positions : 19

  • 预装 :

  • 面板接地 : 不带

主体特性

  • 外壳电镀材料 : 镍打底镀锡

接触件特性

  • Contact Current Rating (Max) (A): .5

  • 端子接触部电镀厚度 : .1 µm [ 3.937 µin ]

  • 端子接触部电镀材料 :

端接特性

  • 端接方法 : 焊接

  • 端子端接类型 : 表面贴装

机械附件

  • PCB 安装固定类型 : 直脚

  • 定位柱 : 不带

  • 安装位置 : 顶部

  • PCB 安装方式 : 表面贴装

  • 连接器安装类型 : 板安装

壳体特性

  • Centerline (Pitch) : .4 mm [ .015 in ]

  • 壳体颜色 : 黑色

尺寸

  • PCB 厚度(最小值) : 1.6 mm [ .063 in ]

使用环境

  • 工组温度范围 : -25 – 70 °C [ -13 – 158 °F ]

操作/应用

  • Circuit Application : Signal

包装特性

  • 封装方法 : 磁带盘

产品合规性
